Rohrleitungen in der Baugruppenkonstruktion

Übersicht

Nahtlose und geschweißte Rohre, Winkelstücke, T-Stücke, Kreuzstücke, Reduzierstücke und Flansche werden im Maschinenbau sowie in der Automobil- und Luftfahrtindustrie eingesetzt. Sie sind auch in der Öl- und Gasindustrie, der chemischen Industrie und der Wasserversorgung zu finden. BricsCAD verfügt über eine Bibliothek mit parametrischen Rohrleitungsteilen verschiedener Normen, wie ASME, DIN und ISO. Diese Normteile sind parametrisch. Sie können ihre Parameter leicht anpassen, sie mit verschiedenen globalen Parametern verknüpfen und 3D-Abhängigkeiten verwenden, um die Komponenten richtig zu verbinden. BricsCAD ermöglicht es Ihnen, diese Routinevorgänge mit dem Smart-Modus des Befehls BMEINFÜGE und einem speziellen Befehl BMVERB zu rationalisieren.

Rohrleitungsteile in Ihre Baugruppe einfügen

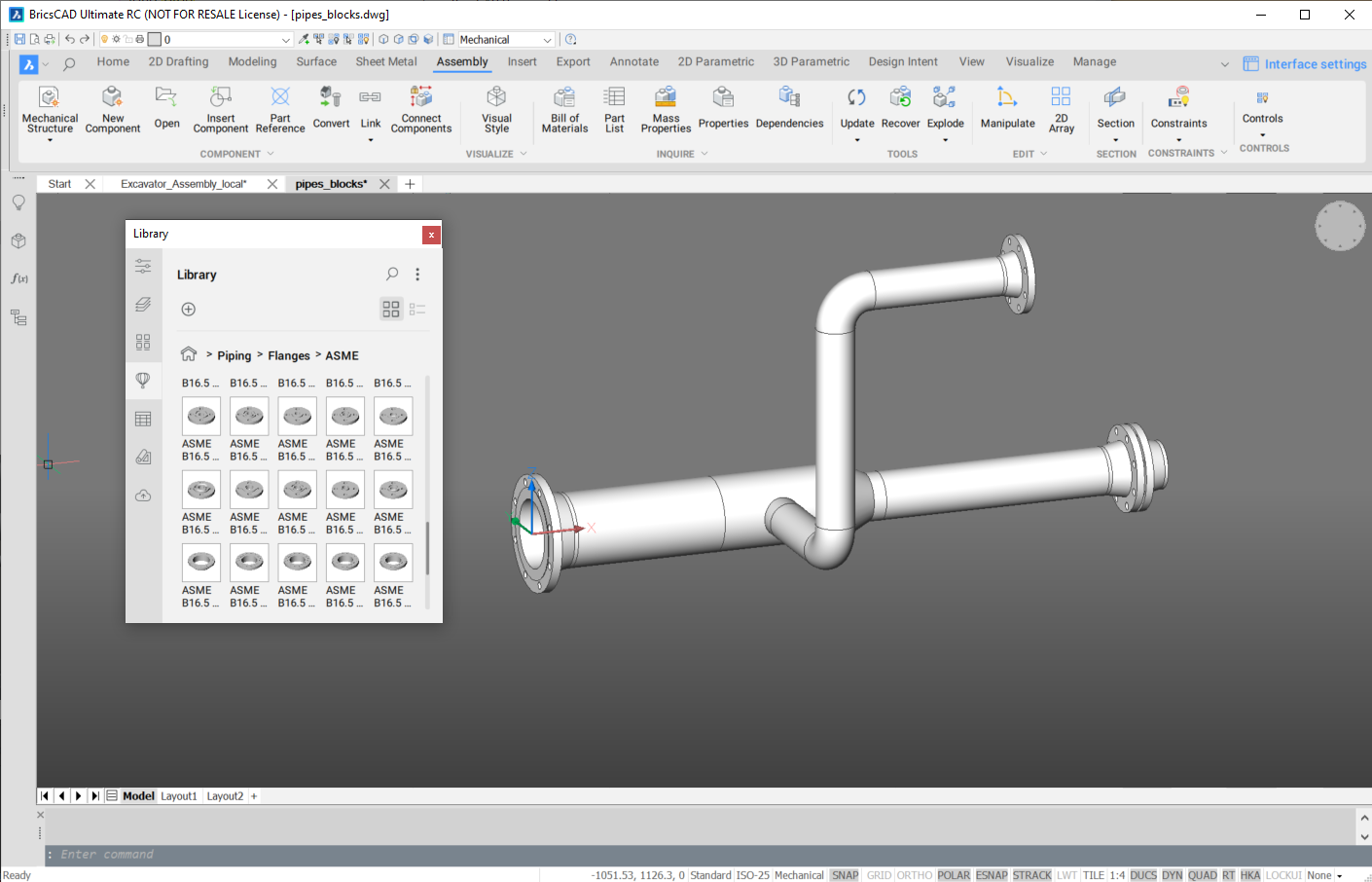

Ziehen Sie ein beliebiges Rohrleitungs-Normteil aus dem Bibliotheks-Panel in Ihre Baugruppe und legen Sie es dort ab.

Standardmäßig werden alle Bauteile aus der Kategorie Rohrleitungen im Smart-Modus eingefügt, d. h. wenn Sie den Mauszeiger über ein zuvor eingefügtes Rohrleitungsbauteil bewegen, wird BricsCAD:
  • Kopiert die Parameterausdrücke dieses Bauteils in die entsprechenden Parameter des eingefügten Bauteils.
  • Fügt einen Satz von 3D Abhängigkeiten hinzu, um die Bauteile zu verbinden.
Anmerkung: Drücken Sie die Taste Strg, um zwischen dem Smart-Modus und dem regulären Modus zu wechseln, in dem keine 3D Abhängigkeiten mit anderen Bauteilen erzeugt werden.

Manuelle Erstellung von 3D Abhängigkeiten zwischen Rohrleitungsnormteilen

Rohrleitungsnormteile haben einen Satz von Drahtmodell-Objekten (Punkte und Linien) auf dem Layer STD_PARTS_PIPING_CONNECTION, der standardmäßig ausgeschaltet ist.

Abhängigkeiten zu einem Fitting hinzufügen

Um eine Fitting (Bogen, Reduzierstück, Flansch, ...) mit einem anderen Fitting oder einem Rohr zu verbinden, erstellen Sie 2 übereinstimmende 3D Abhängigkeiten zwischen:
  • 2 Punkte der Fittings, die übereinstimmen sollten
  • 2 Linien der Fittings, die kollinear sein sollten.

Einem Rohrelement Abhänigikeiten geben

Rohre mit Abhänigkeiten zu versehen ist komplexer, da ein Rohr eine beliebige Länge haben kann. Wenn ein Rohr bereits mit einem Fitting an einer Seite mit 2 übereinstimmenden 3D Abhängigkeiten gebunden ist, dann muss die Bindung von der anderen Seite anders sein.

Sie müssen folgendes festlegen:
  • Eine koinzidente 3D-Abhängigkeit zwischen der Linie, die die Achse des Rohrs darstellt, und der entsprechenden Linie des anderen Fittings
  • Eine geometrisch gesteuerte 3D-Abstandsabhängigkeit zwischen der ebenen Fläche des Rohrs auf der gegenüberliegenden (bereits abhängig) Seite und dem korrespondierenden Punkt des Fittings, das angeschlossen wird.

Sie müssen dann den Namen der Abstandsabhängigkeit in das Ausdrucksfeld für den Parameter Länge des Rohrs eingeben. Da geometriegesteuerte Abhängigkeiten die Steuerung einer bestimmten Abmessung erlauben, hat das Rohr immer die richtige Länge, und eine solche Parametrisierung schränkt die weitere Bearbeitung Ihrer Baugruppe durch direkte Manipulation zusätzlicher nicht geometriegesteuerter Abhängigkeiten nicht ein.

Automatisches Verbinden von Rohrleitungsteilen

Der Satz von Abhängigkeiten wird automatisch mit dem Smart-Modus des Befehls BMEINFÜGE oder dem speziellen Befehl BMVERB zur Verbindung von 2 Normteilen erstellt.

Erstellen einer Stückliste für eine Rohrleitungsbaugruppe

In einer Stückliste können Sie alle Rohre desselben Typs und derselben Größe (Teilenummer), aber mit unterschiedlichen Längen, als dasselbe Teil aufführen

Verwenden Sie die Funktion Aggregieren des Stücklistenmanagers, um alle diese Bauteile in einer einzigen Zeile mit ihrer Gesamtlänge zusammenzufassen.
