Einstellungen für Blechkonstruktionen

Übersicht

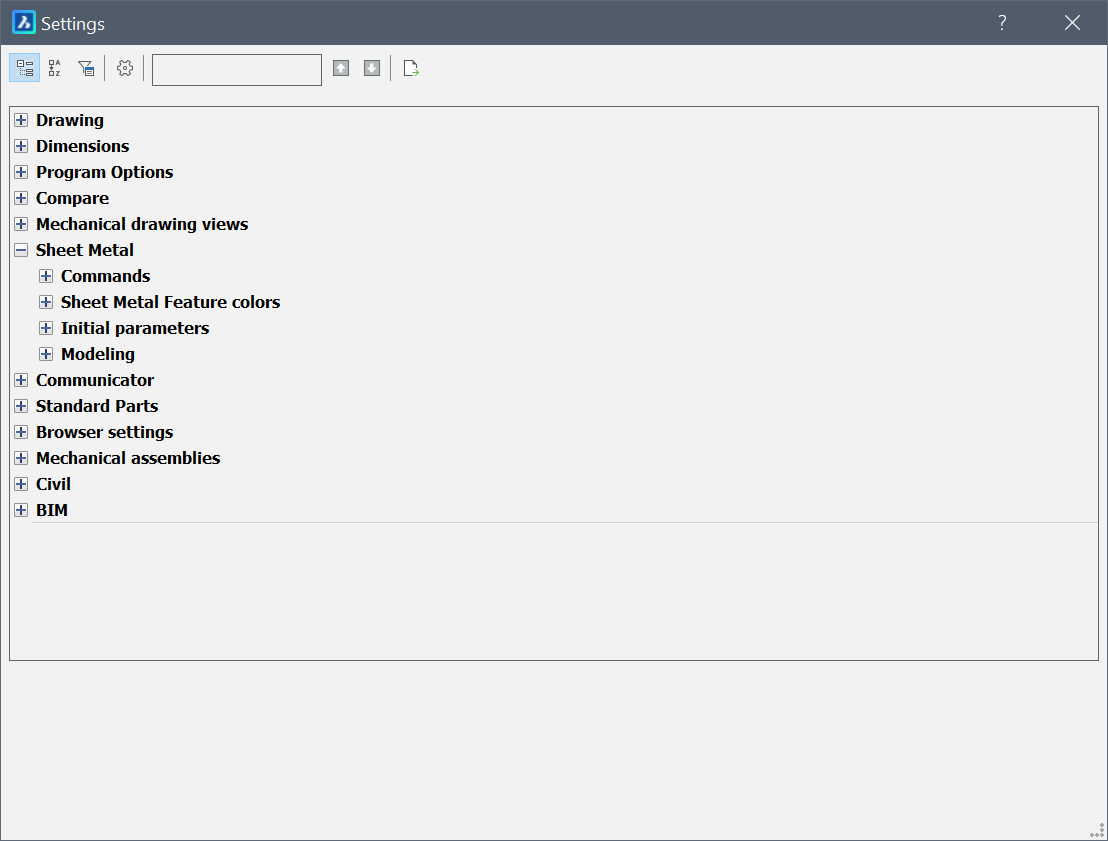

Der Bereich Blechkonstruktion im Dialog Einstellungen steuert die verschiedenen Eigenschaften der Blechkonstruktion in BricsCAD. Die Eigenschaften sind in 4 Gruppen unterteilt: Befehle, Feature-Farben, Ausgangsparameter und Modellieren.

Note: Die meisten Einstellungen für Blechkonstruktionen werden in der Zeichnung gespeichert. Für beste Ergebnisse beginnen Sie immer mit einer der DWT-Vorlagendateien für Blechkonstruktionen oder erstellen Sie Ihre eigene.

Befehle

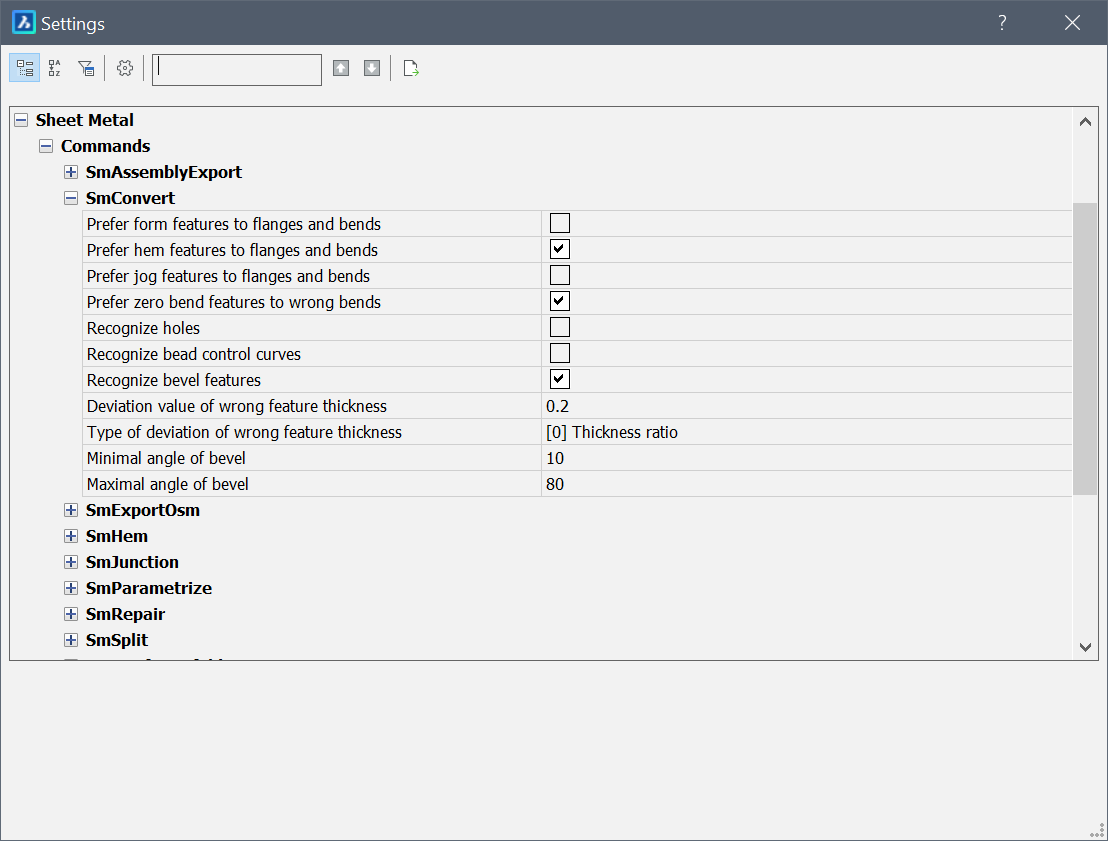

Der Bereich Befehle enthält Einstellungen, die das Verhalten der verschiedenen Blechkonstruktionsbefehle steuern.

Note: Vor BricsCAD V19 waren diese Steuerelemente als Optionen innerhalb der einzelnen Befehle verfügbar. Sie wurden in den Einstellungsdialog verschoben, um die Befehlsoberfläche zu vereinfachen.

Die für die Abwicklung von Blechkonstruktionen verwendeten Layer bestimmen das Aussehen der abgewickelten Bauteile.

Feature Farben

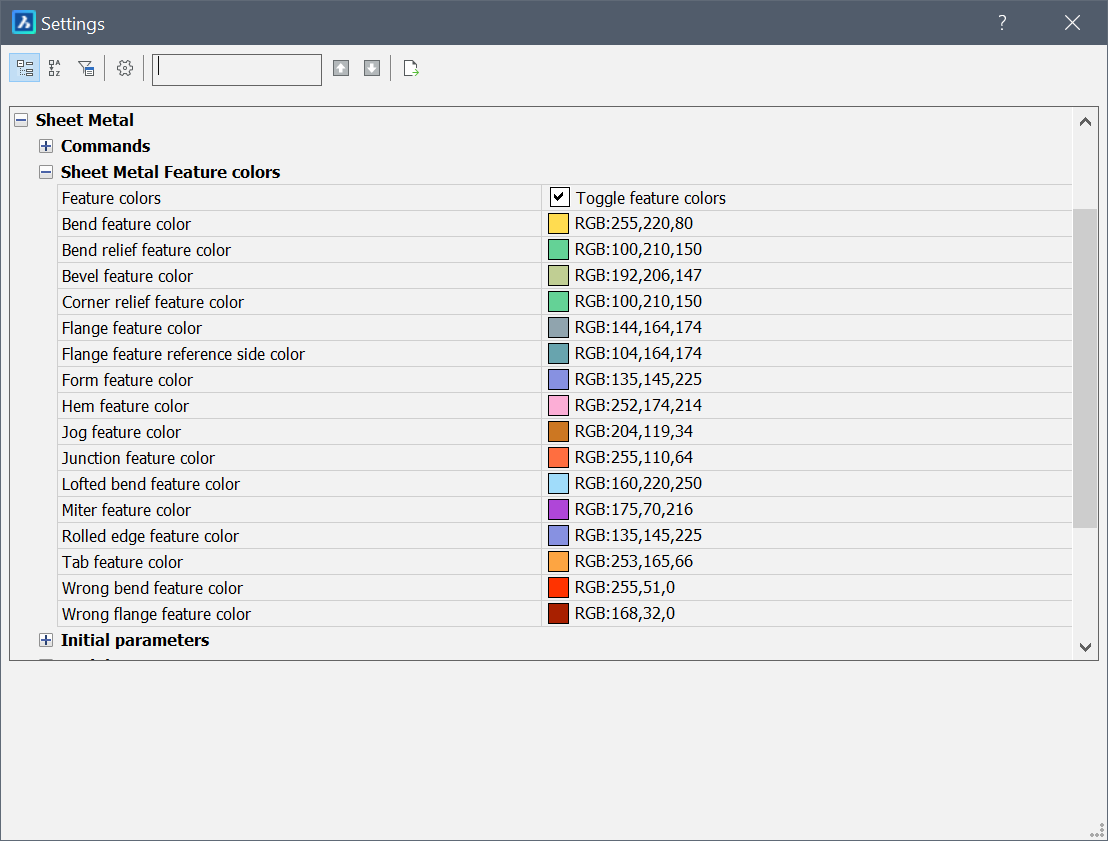

Die Einstellungen Feature-Farben unterscheiden verschiedene Arten von Blechkonstruktions-Features visuell nach Farbe. Sie können die Farben für jeden Feature-Typ anpassen.

Ausgangsparameter

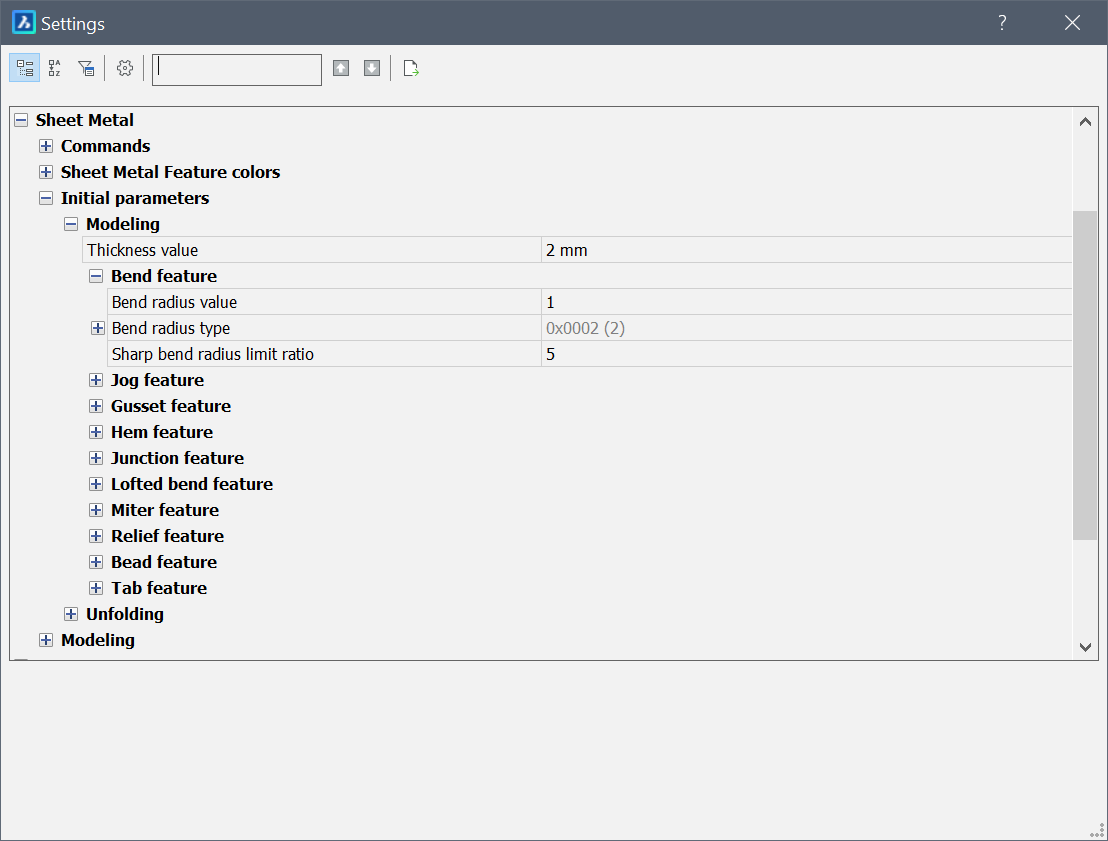

Diese Parameter sind für die Initialisierung des mit einer Zeichnung verknüpften Blechkonstruktionskontextes verantwortlich.

Modellierung

Modellierungseinstellungen steuern das Verhalten von Blechkonstruktions-Features. Die Einstellungen sind nach Feature-Typ gruppiert.

Abwicklung

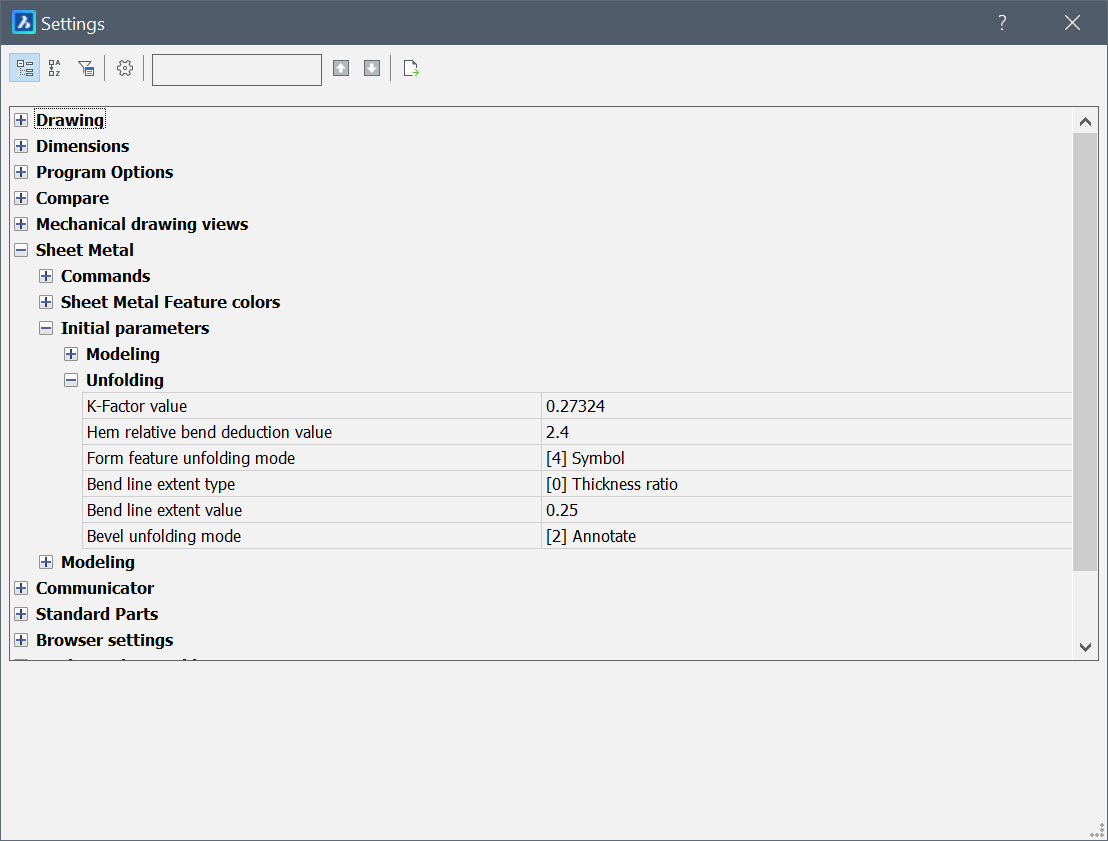

Abwicklungseinstellungen steuern das Verhalten von K-Faktor-Wert, Abwicklungsmodus für Form-Featureund Biegelinien-Erweiterungswert/Erweiterungstyp.

Modellierung

Die Modellierungseinstellungen umfassen die Benutzereinstellung SMSMARTFEATURES, die die lokale, intelligente Aktualisierung der Geometrie steuert, nachdem Blechkonstruktionsbefehle ausgeführt wurden.
