BIM BCF-Panel

Das BIM BCF-Panel ermöglicht es Ihnenn, Informationen wie einen Kommentar, einen Screenshot, eine Liste der beteiligten Objekte und einen Kamerasichtpunkt mit einem Problem zu verknüpfen und neue Probleme hinzufügen.

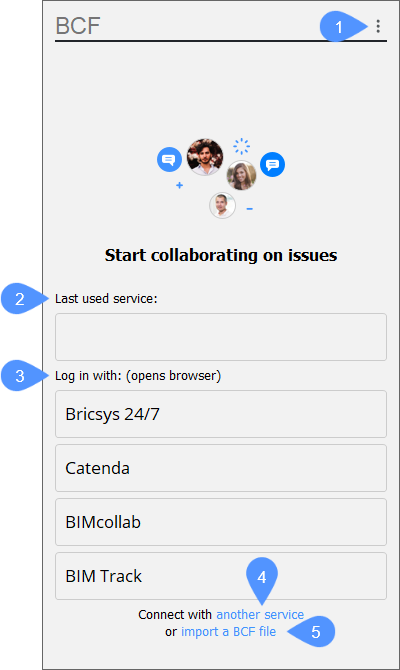

Registerkarte Anmeldung

Menü

Öffnet das Hauptmenü des BIM BCF-Panel.

BCF-Datei importieren: Ermöglicht den Importieren von BIM Zusammenarbeitungsformat-Dateien (*.bcf,*.bcfzip).

Einloggen mit benutzerdefiniertem Service: Ermöglicht die Verbindung mit einem Cloud-Dienst, um die Zusammenarbeit an den Zeichnungen zu beginnen.

Aktualisierung: Stellt sicher, dass Sie die neuesten Updates sehen, wenn Sie in der Cloud arbeiten.

Quellen leeren: Trennt die Verbindung mit dem Cloud-Dienst, falls Sie online sind, oder schließt die .bcf- Datei, falls Sie an einer importierten .bcf-Datei arbeiten.

Zuletzt genutzter Dienst: Zeigt den zuletzt verwendeten Zusammenarbeitsdienst an.

Anmelden mit: Zeigt die drei beliebtesten Zusammenarbeitsdienste an. Klicken Sie auf die gewünschte Schaltfläche, um sich direkt mit diesem Dienst zu verbinden.; Note: Die Quell-URL für BIMcollab enthält den Namen des von Ihnen gekauften Bereich. Wenn Sie ein kostenloses Konto verwenden, verwenden Sie join.bimcollab.com.

Verbinden Sie sich mit einem anderen Dienst: Öffnet den Dialog Benutzerdefinierte Anmeldung.

Importieren einer BCF-Datei: Zeigt den Dialog Wählen Sie eine BIM Zusammenarbeitungsformat-Datei zum Importieren aus zum Importieren aus.
Note: Diese Option erlaubt nur das Lesen einer importierten BCF-Datei. Änderungen können nicht gespeichert werden.

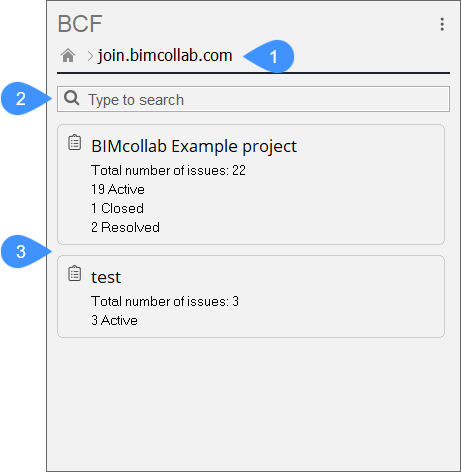

Registerkarte für Cloud-Dienst

Nachdem Sie den gewünschten Dienst eingegeben haben, sind Sie mit dem ausgewählten Cloud-Service verbunden. Geben Sie die E-Mail-Adresse und das Passwort ein, um sich zu verbinden.

Schließen Sie nach der Anmeldung das Browserfenster und starten Sie die Zusammenarbeit an Problemen in BricsCAD.

Quell-URL
Suchen
Projektliste

Quell-URL: Zeigt die Quell-URL des BCF Zusammenarbeitsdienstes an.
Suchen: Zeigt nur die Projekte an, die nach dem Wort gefiltert sind, das Sie in die Suchleiste eingeben.
Projektliste: Zeigt die Liste der Projekte an, an denen Sie beteiligt sind.

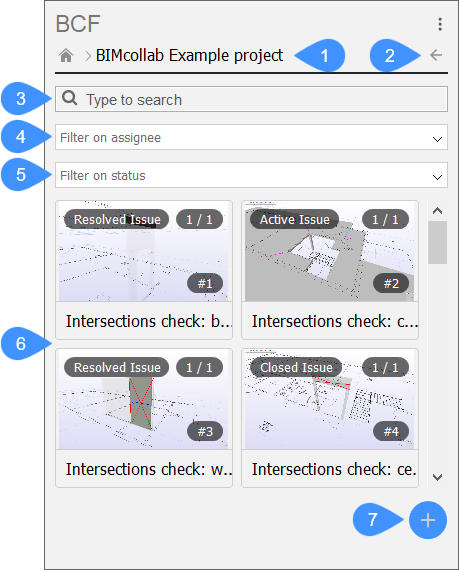

Registerkarte Problemübersicht

Zeigt die für das ausgewählte Projekt verfügbaren Probleme an.

Projektname
Projektliste
Suchen
Filter nach Empfänger
Filter nach Status
Bericht durchsuchen
Problem hinzufügen

Projektname: Zeigt den Namen des geöffneten Projekts an.
Projektliste: Kehrt zur Projektliste zurück.
Suchen: Ermöglicht Ihnen, eine Suche in der Problemliste durchzuführen.
Filter nach Empfänger: Ermöglicht das Filtern von Problemen nach Empfänger. Alle Empfänger im Projekt werden in einem Dropdown-Menü aufgeführt.
Filter nach Status: Ermöglicht es Ihnen, Probleme nach dem Status zu filtern. Auf verschiedene Status kann über ein Dropdown-Menü zugegriffen werden.
Bericht durchsuchen: Listet alle Probleme auf, die dem eingegebenen Suchbegriff entsprechen.
Problem hinzufügen: Ermöglicht das Hinzufügen und Definieren eines neuen Problems.
Note: Diese Option ist nur verfügbar, wenn Sie bei einem BIM-Cloud-Zusammenarbeitsdienst angemeldet sind.

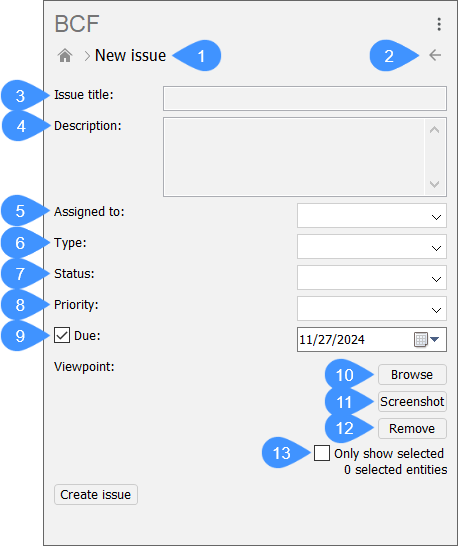

Registerkarte Neues Problem

Name des Problems
Problemliste
Titel des Problems:
Beschreibung
Zugewiesen an
Typ
Status
Priorität
Fällig
Durchsuchen
Screenshot
Entfernen
Nur ausgewählte anzeigen

Name des Problems: Zeigt den Namen des neuen Problems an.
Problemliste: Kehrt zur Problemliste des Projekts zurück.
Titel des Problems:: Definiert den Titel des hinzuzufügenden Problems.
Beschreibung: Definiert eine spezifische Beschreibung des Problems.
Zugewiesen an: Definiert den Empfänger des Problems.
Typ: Definiert die Art des Problems. Auf mehrere Optionen kann über ein Dropdown-Menü zugegriffen werden.
Status: Definiert den Status des Problems. Auf mehrere Optionen kann über ein Dropdown-Menü zugegriffen werden.
Priorität: Definiert die Wichtigkeit des Problems. Auf mehrere Optionen kann über ein Dropdown-Menü zugegriffen werden.
Fällig: Definiert, ob dieses Problem ein Fälligkeitsdatum hat oder nicht. Wenn aktiviert, kann ein Datum angegeben werden.
Durchsuchen: Öffnet den Dialog Wählen Sie einen Aussichtspunkt für diesen Kommentar aus, um einen Aussichtspunkt hinzuzufügen.
Screenshot: Fügen Sie einen Screenshot aus dem Modelbereich ein. Das Screenshot basiert auf der aktuellen Sichtbarkeit im Modelbereich.
Entfernen: Entfernt die Screenshot-Vorschau.
Nur ausgewählte anzeigen: Wenn diese Option deaktiviert ist, werden Objekte, die während der Screenshot-Erstellung ausgewählt wurden, hervorgehoben, wenn der Ansichtspunkt später aktiviert wird. Wenn diese Option aktiviert ist, werden nur die ausgewählten Objekte im Ansichtspunkt des Problemkommentars sichtbar, sodass Sie die ausgewählten Objekte isolieren können, wenn Sie den Ansichtspunkt aktivieren.

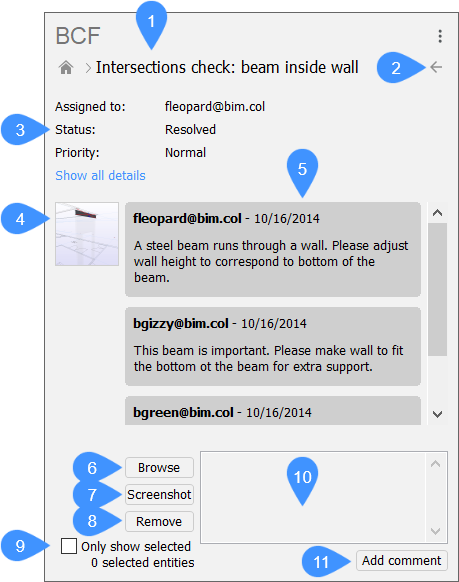

Probleminformationen

Wenn Sie auf ein Problem klicken, werden die Probleminformationen angezeigt.

Name des Problems
Problemübersicht
Details
Miniaturbild
Comments
Durchsuchen
Screenshot
Entfernen
Nur ausgewählte anzeigen
Kommentar
Kommentar hinzufügen

Name des Problems: Zeigt den Namen des geöffneten Problems an.

Problemübersicht: Bringt Sie zurück zur Problemübersicht.

Details: Zeigt detaillierte Informationen zum Problem an, wie z. B. Status, Autor und Erstellungsdatum.

Miniaturbild: Wenn dem Kommentar eine Kameraposition zugeordnet ist, bringt das Klicken auf das Miniaturbild die Kamera in der aktuellen Zeichnung an diese Position.

Comments: Zeigt die Kommentare zum Problem an.

Durchsuchen: Öffnet den Dialog Wählen Sie einen Aussichtspunkt für diesen Kommentar aus.

Screenshot: Fügt einen Screenshot aus dem Modelbereich ein.

Entfernen: Entfernt die Screenshot-Vorschau.

Nur ausgewählte anzeigen: Wenn diese Option deaktiviert ist, werden Objekte, die während der Screenshot-Erstellung ausgewählt wurden, hervorgehoben, wenn der Ansichtspunkt später aktiviert wird. Wenn diese Option aktiviert ist, werden nur die ausgewählten Objekte im Ansichtspunkt des Problemkommentars sichtbar, sodass Sie die ausgewählten Objekte basierend auf dem Ansichtspunkt isolieren können.

Kommentar: Ermöglicht das Einfügen eines Kommentars für das ausgewählte Problem.

Kommentar hinzufügen: Fügt den von Ihnen eingefügten Kommentar zum ausgewählten Problem hinzu.

Note: Kommentare können nur hinzugefügt werden, wenn ein BCF-Cloud-Dienst ausgewählt wurde. Sie können nicht in BCF-Dateien gespeichert werden, da Sie mit dieser Option eine BCF-Datei lesen können.
