VERB Befehl

Verbindet koplanare Linien, Bögen und/oder Polylinien.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Beschreibung

Ermöglicht das Verbinden einer oder mehrerer koplanarer Linien, Bögen und/oder Polylinien, deren Start- und/oder Endpunkte sich nicht überlappen, indem sie nach Bedarf gekürzt oder verlängert werden. Die verbundenen Objekte werden dann, sofern möglich, zu einer oder mehreren Polylinien zusammengefügt.

Methode

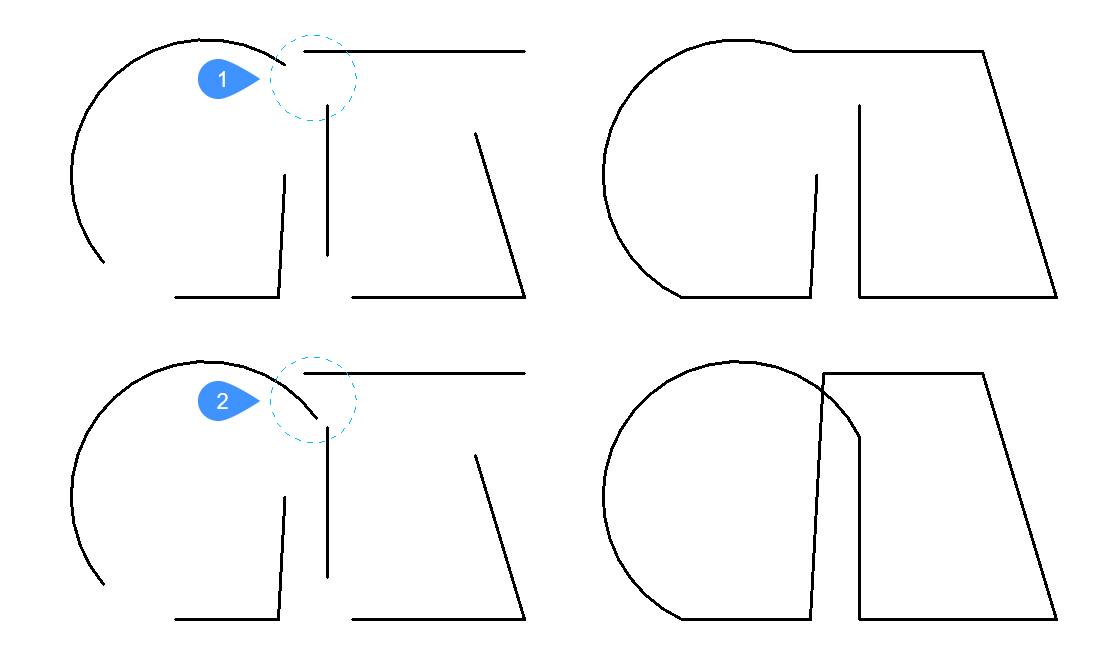

Der Befehl findet und schließt hierarchisch die Lücken zwischen den ausgewählten Objekten. Aufgrund der Verteilung der Lückengrößen werden kleine Lücken zuerst geschlossen (siehe Unterschiede zwischen (1) und (2) und die entsprechenden Ergebnisse). Objekte, deren Erweiterungen sich nicht überschneiden, werden ignoriert.

Anmerkung: Die zugrundeliegende geometrische Definition der Eingabeobjekte wird nicht geändert.

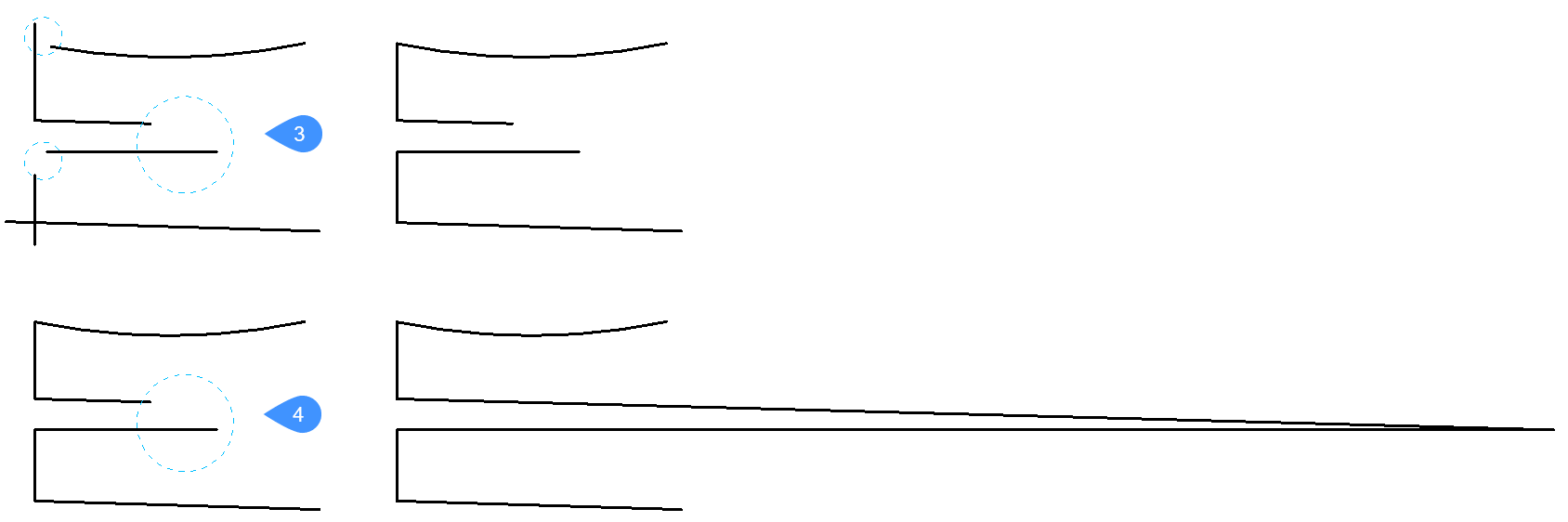

Wenn Sie den Befehl ein zweites Mal für denselben Auswahlsatz ausführen, können weitere Lücken geschlossen werden (z. B. Lücken zwischen nahezu parallelen Objekten (4)), die zuvor als viel größer als die anderen Lücken (3) angesehen wurden.

Der Befehl VERB kann auch auf kollineare Linien angewandt werden, um diese zu einer einzigen Linie oder einem Polyliniensegment zu verbinden. Es kann Ausnahmen geben, wenn mehrere (paarweise) Linien im selben Punkt zusammenlaufen. In allen Fällen werden zuerst die kleineren Lücken geschlossen.

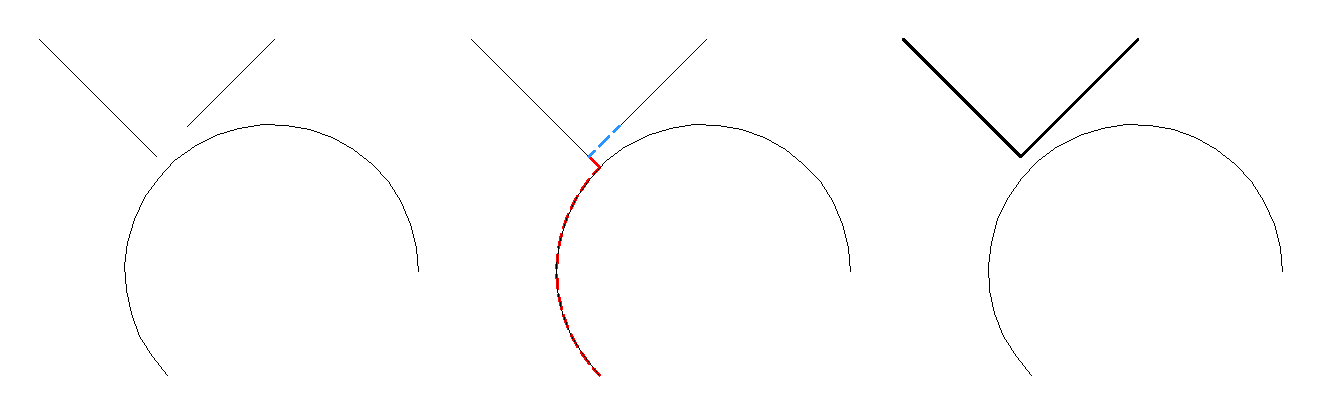

Anmerkung: Die Lückengröße zwischen zwei Objekten (Linien und/oder Bögen) ist definiert als die Summe der Abstände zwischen den aktuellen Endpunkten der Objekte und dem möglichen Verbindungspunkt. Dies wird in den folgenden Bildern deutlich, die kleine Lücken (in blau) und große Lücken (in rot) sowie die Ergebnisse des Befehls für die beiden Situationen zeigen.

Optionen im Befehl

Objekte auswählen
Lässt Sie Objekte auswählen, die verbunden werden sollen.
Gesamte Zeichnung
Wählt alle Objekte in der Zeichnung zum Verbinden aus.
Auswahl-Optionen (?)
Listet alle zusätzlichen Auswahlmethoden auf.
