Misst den Abstand, den Radius, den Winkel, die Fläche und das Volumen für die ausgewählten Objekte, für eine Folge von Punkten oder dynamisch, indem der Mauszeiger über die Objekte bewegt wird.
Symbol:
Methode
Wählen Sie eine Option aus, um eine Messung durchzuführen.
Das Messergebnis wird in der Befehlszeile angezeigt.
Optionen im Befehl
Abstand
Misst den Abstand zwischen zwei ausgewählten Punkten.
Mehrere Punkte
Ermöglicht es Ihnen, mehrere Punkte auszuwählen, um eine virtuelle Polylinie zu zeichnen und ihre Gesamtlänge zu messen.
Kreisbogen
Addiert die Länge des zwischen zwei Punkten gezeichneten Bogens zur Gesamtentfernung.
Der Bogen kann auch mit den Optionen zum Erstellen eines BOGEN-Objekts definiert werden.
Winkel
Legt den Winkel des Bogensegments vom Startpunkt aus fest. Eine positive Zahl erzeugt Bogensegmente gegen den Uhrzeigersinn und eine negative Zahl erzeugt Bogensegmente im Uhrzeigersinn.
Zentrum
Legt den Mittelpunkt des Bogens fest.
Sehnenlänge
Gibt die Sehnenlänge des Bogensegments an. Wenn es sich bei dem vorherigen Segment um einen Bogen handelt, wird das neue Bogensegment tangential zum vorherigen Bogensegment gezeichnet.
Richtung
Legt die Richtung des zweiten Punktes des Bogens fest.
Radius
Legt den Radius für den Bogen fest.
Zweiter Punkt
Gibt den zweiten Punkt und Endpunkt eines Dreipunktbogens an.
Linie
Fügt die Länge einer Linie hinzu, die zwischen dem letzten und dem nächsten ausgewählten Punkt gezeichnet wurde.
Länge
Legt die Länge eines Segments fest, das zur Gesamtsumme addiert werden soll.
Schließen
Addiert automatisch den Abstand zwischen dem letzten und dem ersten Punkt zur Gesamtsumme.
Zurück
Entfernt das letzte Bogensegment, das der Polylinie hinzugefügt wurde.
Gesamt
Zeigt die Gesamtlänge der gezeichneten Objekte an.
Radius
Misst den Radius eines Bogens oder Kreises.
Winkel
Misst den Winkel der ausgewählten Bogen-, Kreis-, Polyliniensegmente und Linienobjekte.
Scheitelpunkt spezifizieren
Ermöglicht Ihnen, einen Punkt anzugeben, der als Scheitelpunkt fungiert, sowie zwei weitere Punkte, um den von jeder Seite des Scheitelpunkts gebildeten Winkel zu messen.
Fläche
Misst die Fläche und den Umfang eines definierten Bereichs.
Bereich eines Objektes suchen
Misst die Fläche und den Umfang eines ausgewählten Objekts.
Objekt zum Bereich hinzufügen
Fügt der Gesamtfläche einen weiteren Bereich hinzu.
Abziehen von Bereich
Subtrahiert eine Fläche von der Gesamtfläche.
Volumen
Misst das Volumen einer definierten Fläche oder des ausgewählten Objekts.
Volumen eines Objekts ermitteln
Misst das Volumen eines ausgewählten Objekts.
Volumen addieren
Fügt dem Gesamtvolume ein weiteres Volume hinzu.
Volumen subtrahieren
Subtrahiert ein Volumen vom Gesamtvolumen.

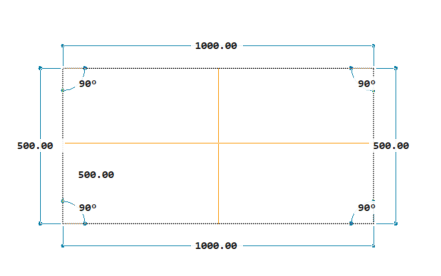

Schnell
Zeigt Bemaßungen, Abstände und Winkel dynamisch an, während Sie den Mauszeiger über und zwischen Objekte bewegen, sodass Sie die Zeichnung leicht überprüfen können. Außerdem werden die Fläche und der Umfang in der Befehlszeile angezeigt, wenn Sie in ein geschlossenes Objekt klicken.
Modus
Legt den Schnellmodus als Standard fest.
Ja
Die Option Schnell ist die Standardoption.
Anmerkung: Die Einstellung bleibt nach dem Neustart von BricsCAD® erhalten.
Nein
Die letzte Option wird als Standardoption verwendet.
