SCHIEBENGEFÜHRT Befehl
Verschiebt Objekte mit Hilfe von Leitkurven.
Symbol:
Beschreibung
Richtet verschobene Objekte automatisch an der entsprechenden Geometrie aus, wobei temporäre Führungskurven verwendet werden. Polylinien-Segmente werden auch als Führungslinien akzeptiert.
Methode
Der Befehl kann auf zwei Arten ausgeführt werden:
- Vorgewählter Modus
-
Wählen Sie zunächst Objekte aus und starten Sie dann den Befehl.
Anmerkung: Die zu kopierenden Objekte werden in grüner Farbe angezeigt.
- Erstellen einer Auswahl nach dem Befehlsstart (post- Pick)
-
Starten Sie den Befehl und wählen Sie dann die Objekte in einem Auswahlfenster aus.
Anmerkung: Alle Objekte, die sich vollständig innerhalb des Auswahlfensters befinden, einschließlich Polylinien-Segmente, werden in den Kopier-Auswahlsatz aufgenommen und gelb dargestellt. Elemente, die das Auswahlfenster kreuzen, werden als Führungskurven verwendet und blau dargestellt.

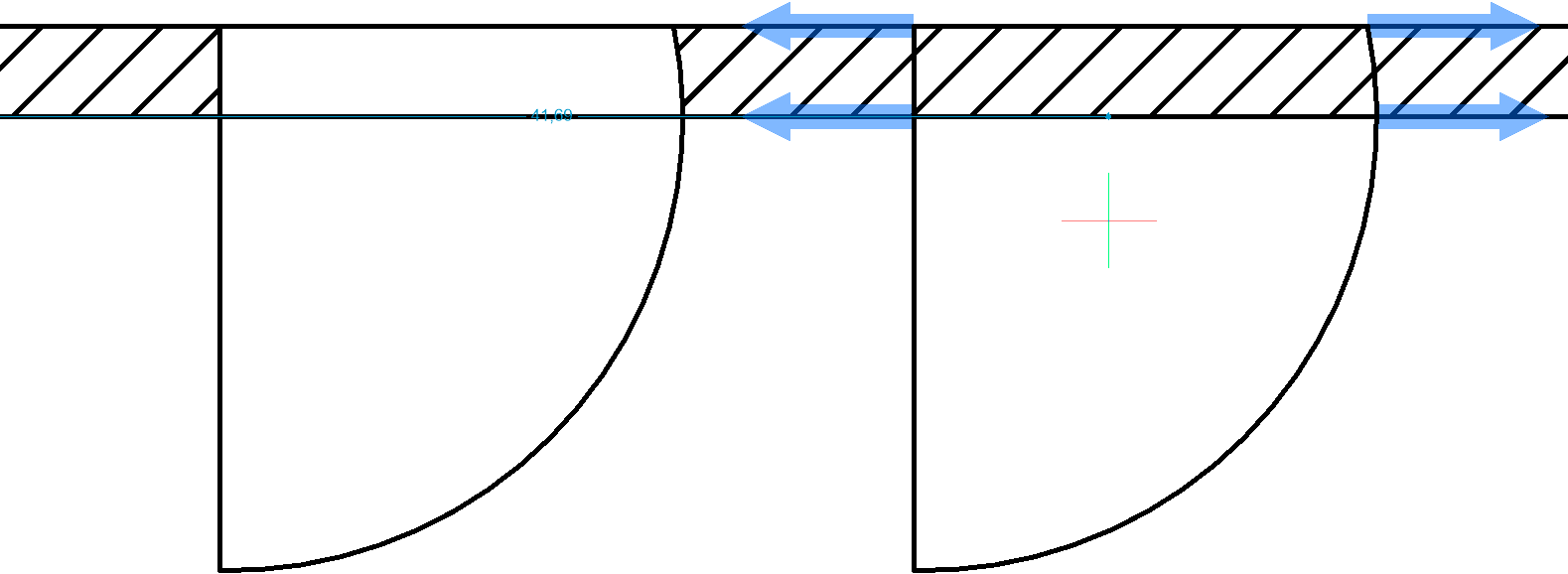

Blaue Pfeile zeigen die Ankerpunkte und die Richtung der Führungskurven an. Die verschobenen Objekte werden nur an der Geometrie ausgerichtet, die der Anzahl der Führungskurven und den dazwischenliegenden Abständen entspricht.

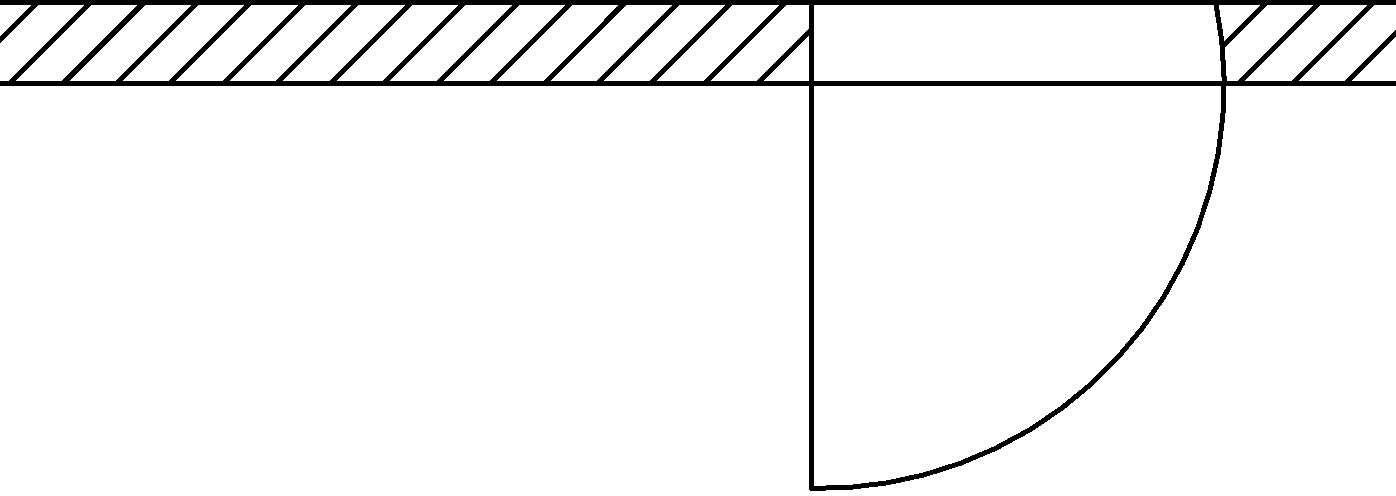

Klicken Sie, um das verschobene Objekt zu platzieren, oder geben Sie einen Abstand in die dynamischen Eingabefelder ein.
Optionen im Befehl
- Polygonal
- Erstellt ein polygonales Auswahlfenster.
- Rechteckig
- Erstellt ein rechteckiges Auswahlfenster.
- Region
- Fügt den zugeschnittenen Bereich in das Auswahlfenster ein.
- Objekte
- Fügt die Objekte in das Auswahlfenster ein.
- Detail speichern
- Ermöglicht das Speichern eines Details als Block/parametrischen Block.Anmerkung: Zeigt den Dialog Block in Datei schreiben an. Weitere Informationen finden Sie im zugehörigen Artikel Block in Datei schreiben Dialog.
- Objekte umklappen
- Klappt die Objekte entlang einer Linie senkrecht zu den Referenzkurven um.Anmerkung: Sie können auch die Umschalttaste drücken, um die Objekte umzuklappen.
- Basispunkt wählen
- Definiert einen Basispunkt für das Einfügen.
- Mittelpunkt verwenden
- Verwendet den Mittelpunkt zum Einfügen.
