MVSETUP Befehl

Erstellt mehrere Papierbereich-Ansichtsfenster und bearbeitet diese.

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Beschreibung

Erstellt mehrere Papierbereich-Ansichtsfenster und richtet diese dann aus, dreht und skaliert sie.

Anmerkung: Dieser Befehl funktioniert unterschiedlich, je nachdem, ob er in der Registerkarte "Modell" oder "Layout" gestartet wird.
Anmerkung: Dieser Befehl kann transparent eingegeben werden.

Methode

Es gibt zwei Methoden, um den MVSETUP-Befehl zu verwenden:

  • Registerkarte "Modell"
  • In Layout Registerkarte.

Optionen im Befehl

Ja
Wechselt zur Registerkarte "Layout".
Nein
Bleiben Sie in der Registerkarte "Modell".
Ausrichten
Schwenkt die Anzeige in einem Ansichtsfenster, um sie an einem Basispunkt in einem Referenzansichtfenster auszurichten.
Anmerkung: Je nach der relativen Position der beiden Ansichtsfenster könnte die Anzeige des geschwenkten Ansichtsfensters außerhalb der Ansichtsfenstergrenzen liegen.
Winkel
Schwenkt die Ansicht im zweiten Ansichtsfenster um den angegebenen Abstand und Winkel.
Horizontale Ausrichtung
Schwenkt die Ansicht im zweiten Ansichtsfenster vertikal, um den Basispunkt und den Ankerpunkt horizontal auszurichten.
Vertikale Ausrichtung
Schwenkt die Ansicht im zweiten Ansichtsfenster horizontal, um den Basispunkt und den Ankerpunkt vertikal auszurichten.
Ansicht drehen
Dreht die Ansicht im Ansichtsfenster um den angegebenen Winkel.
Anmerkung: Wenn die Variable VPROTATEASSOC eingeschaltet ist, wird die Anzeige in einem Ansichtsfenster gedreht, wenn das Ansichtsfenster gedreht wird.
Zurück
Macht die vorherige Aktion rückgängig und kehrt zur Eingabeaufforderung für die Optionen zurück.
Erstellen
Erstellt Ansichtsfenster im aktuellen Layout.
Objekte löschen
Löscht Objekte im Ansichtsfenster.
2 - Std. Engineering

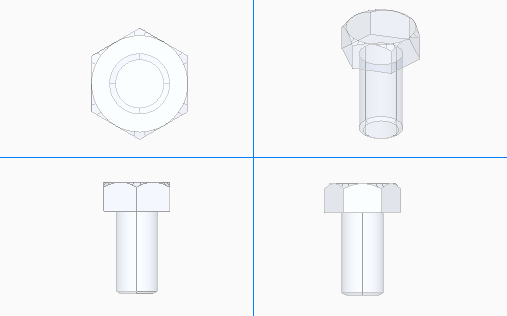

Erstellt 4 Ansichtsfenster, die auf oben, vorne, rechts und südöstlich der isometrischen Ansichtsfenster voreingestellt sind.
3 - Reihe von Ansichtsfenstern
Erstellt die gewünschte Anzahl von Ansichtsfenstern.
Ansichtsfenster skalieren
Gibt die Skalierung innerhalb von Ansichtsfenstern an.
Interaktiv
Skalieren Sie jedes Ansichtsfenster separat.
Vereinheitlichen
Skalieren Sie alle Ansichtsfenster gleich.
Zurück
Macht alle Aktionen rückgängig, die in der aktuellen Sitzung des MVSETUP-Befehls ausgeführt wurden.
Wissenschaftlich
Skaliert das Ansichtsfenster auf eine wissenschaftliche Skala.
Dezimal
Skaliert das Ansichtsfenster auf eine Dezimalskala.
Engineering
Skaliert das Ansichtsfenster auf eine technische Skala.
Architektonisch
Skaliert das Ansichtsfenster auf eine architektonische Skala.
Metrisch
Skaliert das Ansichtsfenster auf eine metrische Skala.
