DREHEN Befehl

Dreht Objekte um einen definierten Punkt.

BricsCAD Shape; BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Alias: DH

Beschreibung

Drehen Sie Objekte um einen bestimmten Punkt in einem angegebenen Rotationswinkel oder um einen Winkel, der auf einen Basiswinkel verweist.

Anmerkung: Bei einer positiven Zahl werden die Objekte gegen den Uhrzeigersinn gedreht. Bei einer negativen Zahl werden die Objekte im Uhrzeigersinn gedreht. Der Startwinkel beträgt 0 Grad, und der Rotationswinkel wird von der positiven X-Achse aus gemessen.

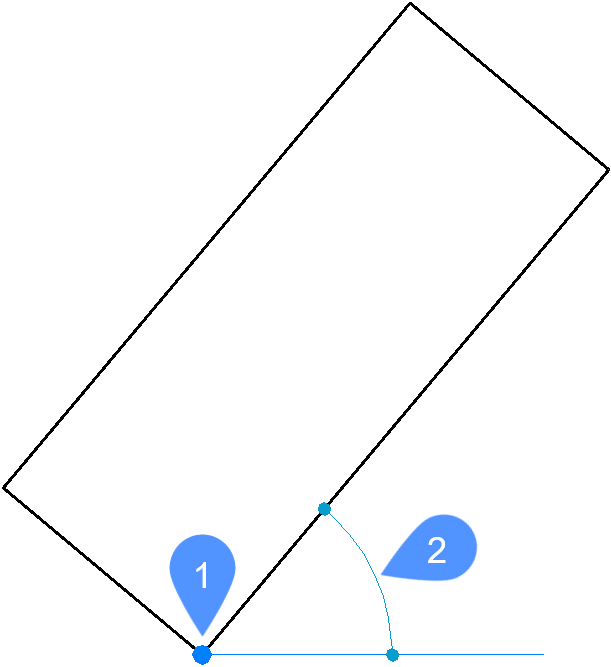

  1. Drehpunkt
  2. Drehwinkel

Optionen im Befehl

Basiswinkel
Legt einen neuen Basiswinkel fest, d. h. einen anderen Startwinkel als 0. Mit dieser Option können Sie einen anderen Winkel als Ausgangspunkt festlegen.
Kopieren
Dreht eine Kopie des Quell-Objekts, anstatt das Quell-Objekt selbst zu drehen.
