SCHNEBENEEINST Befehl

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

Symbol:

Beschreibung

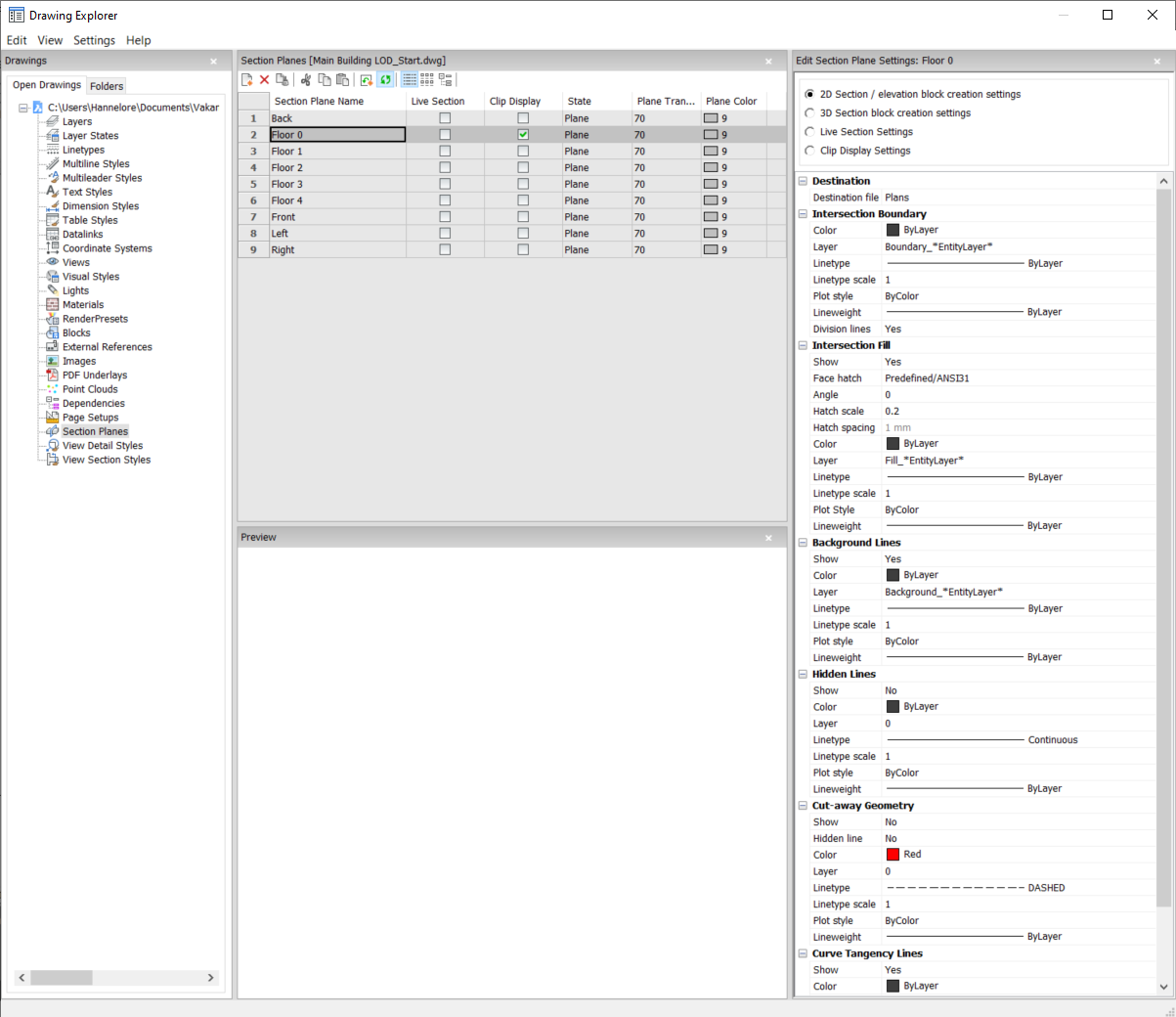

Öffnet den Dialog Zeichnungs Explorer mit der ausgewählten Kategorie Schnittebenen.

Methoden

Öffnen Sie den Dialog Zeichnungs Explorer mit der ausgewählten Kategorie Schnittebenen, um Schnittebenen in der aktuellen Zeichnung anzuzeigen und zu ändern.

Anmerkung: Die verfügbaren Optionen hängen von der Art des Schnitts ab, den Sie bearbeiten möchten.

Optionen im Befehl

Schnitt Typen
2D Schnitt / Erhebung Einstellungen für die Blockerstellung
Gibt Eigenschaften für 2D-Schnitte und Erhebungen an. Diese Eigenschaften werden dem 2D-Schnitt zugewiesen, den Sie als Block erstellen.
3D Schnitt Einstellungen für die Block Erstellung
Legt Eigenschaften für 3D-Schnitte fest. Diese Eigenschaften werden dem 3D-Schnitt zugewiesen, den Sie als Block erstellen.
Live-Schnitt-Einstellungen
Legt Eigenschaften für Live-Schnitte fest. Bei Live-Schnitten werden die Objekte in der Zeichnung vorübergehend geändert und sind in der Zeichnung sichtbar.
Zuschneide-Anzeige-Einstellungen
Bei der Verwendung des Zuschneide-Anzeige-Status wird die Anzeige von Objekten zugeschnitten. Der Status kann für mehrere Schnittobjekte gleichzeitig eingestellt werden.
Ziel
Ziel Datei
Gibt die Zieldatei an, in der die Schnittebene gespeichert werden soll.
Kreuzungs Umgrenzung
Farbe
Legt die Farbe der Schnittpunktsgrenze fest. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der Schnittpunktsgrenze an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten.

Linientyp

Gibt den Linientyp der Schnittpunktsgrenze an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Gibt den Linientyp-Maßstab der Schnittpunktsgrenze an.
Plotstil
Gibt den Plotstil der Schnittpunktsgrenze an.
Linienstärke
Gibt die Linienstärke der Schnittpunktsgrenze an.
Teilungslinien (Option für 2D-Schnitte verfügbar)

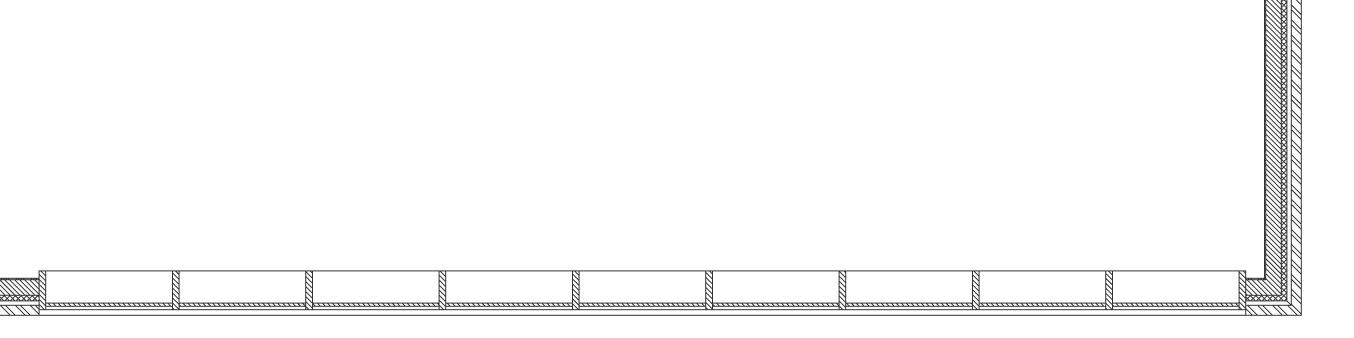

Gibt an, ob die Teilungslinien der Schnittpunktsgrenze dargestellt werden sollen.
Anzeigen (Option verfügbar für 3D-Schnitte)

Gibt an, ob die Schnittpunktsgrenze gezeichnet wird.

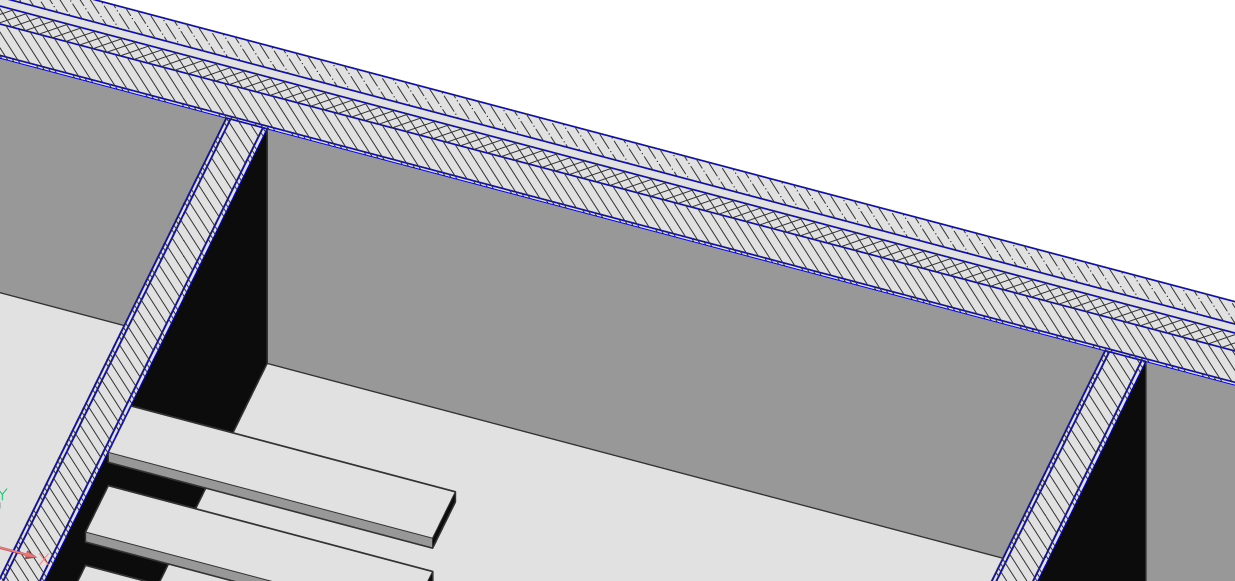

  • Ja: Die Schnittpunktsgrenze wird angezeigt. Die Schnittpunktsgrenzen sind blau angegeben.
  • Nein: Keine Schnittpunktsgrenze wird angezeigt.
    Anmerkung: Die Schnittpunktsgrenze ist weiterhin sichtbar, da die Linien auch für die Schnittpunktsfüllung dargestellt werden. Die Farbe wird nun durch die Schnittpunktsfüllung statt durch die Schnittpunktsgrenze bestimmt.
Schnittfüllung
Anzeigen
Gibt an, ob die Schnittpunktsfüllung angezeigt wird.

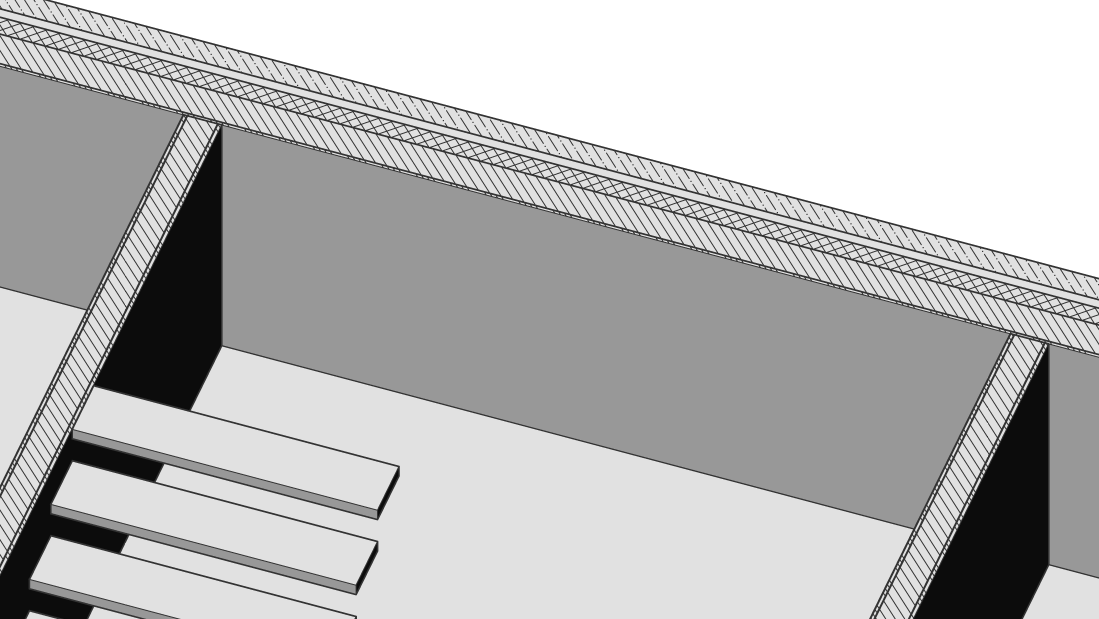

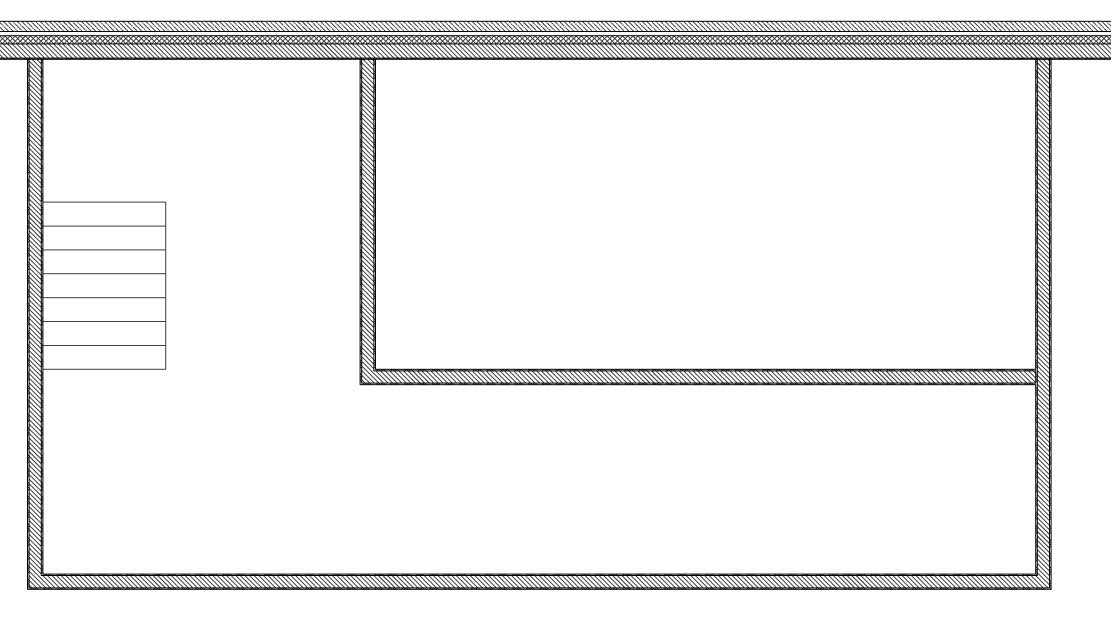

  • Ja: Die durchgeschnittene Geometrie wird durch eine Schraffur dargestellt.

  • Nein: Die durchgeschnittene Geometrie wird ohne Schraffur gezeichnet.

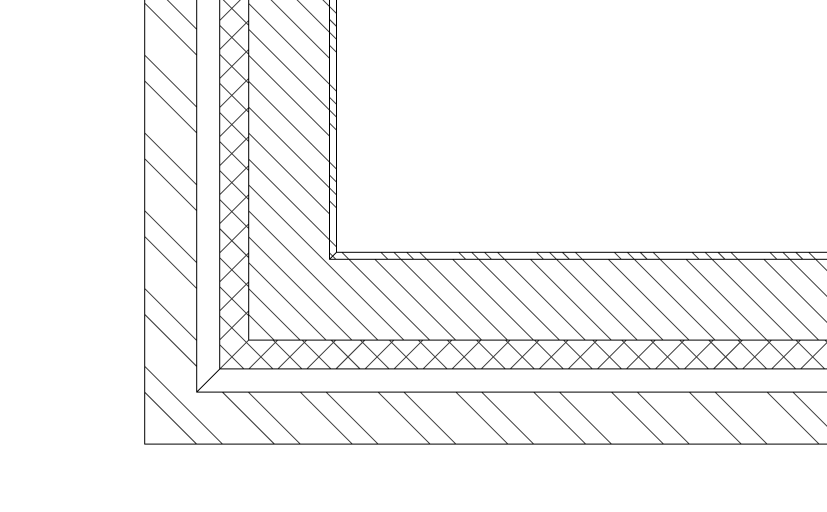

Flächen Schraffur
Gibt das verwendete Schraffurmuster für den Schnitt an. Öffnet das Dialogfeld Schraffur-Mustertyp, in dem Sie ein Schraffurmuster auswählen können.
Winkel
Gibt den Winkel des Schraffurmusters an.
Schraffur Skalierung
Gibt den Maßstab des Schraffurmusters an.
Schraffur Abstände
Gibt den Schraffurabstand an.
Farbe
Gibt die Farbe der Schraffur an. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der Schnittpunktsgrenze an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten.

Linientyp

Gibt den Linientyp der Schnittpunktsgrenze an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Legt den Linientyp-Maßstab des Schraffurmusters fest.
Plotstil
Gibt den Plotstil des Schraffurmusters an.
Linienstärke
Gibt die Linienstärke des Schraffurmusters an.
Hintergrundlinien
Anzeigen

Gibt an, ob die Hintergrundlinien dargestellt werden. Dies sind die Linien, die die Geometrie hinter der Schnittebene anzeigen, die nicht durchgeschnitten ist.

  • Ja: Die Hintergrundlinien werden angezeigt.
  • Nein: Die Hintergrundlinien werden nicht angezeigt.
Farbe
Gibt die Farbe der Hintergrundlinien an. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der Hintergrundlinien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten.

Linientyp

Gibt den Linientyp für die Hintergrundlinien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Legt den Linientyp-Maßstab für die Hintergrundlinien fest.
Plotstil
Gibt den Plotstil der Hintergrundlinien an.
Linienstärke
Gibt die Linienstärke der Hintergrundlinien an.
Verdeckte Linien
Anzeigen

Gibt an, ob die verdeckten Linien gezeichnet werden.

  • Ja: Die verdeckten Linien werden angezeigt.
  • Nein: Die verdeckten Linien werden nicht angezeigt.
Farbe
Gibt die Farbe der verdeckten Linien an. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der verdeckten Linien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten.

Linientyp

Gibt den Linientyp der verdeckten Linien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Gibt den Linientyp-Maßstab der verdeckten Linien an.
Plotstil
Gibt den Plotstil der verdeckten Linien an.
Linienstärke
Gibt die Linienstärke der verdeckten Linien an.
Abgeschnittene Geometrie
Anzeigen

Gibt an, ob die Schnittlinien der abgeschnittenen Geometrie angezeigt werden sollen.

  • Ja: Die ausgeschnittene Geometrie wird angezeigt.

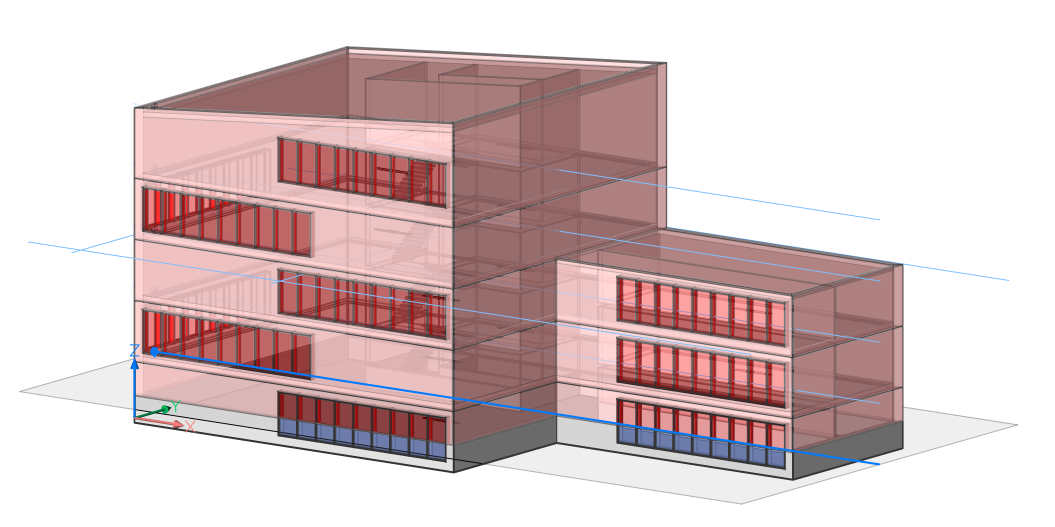

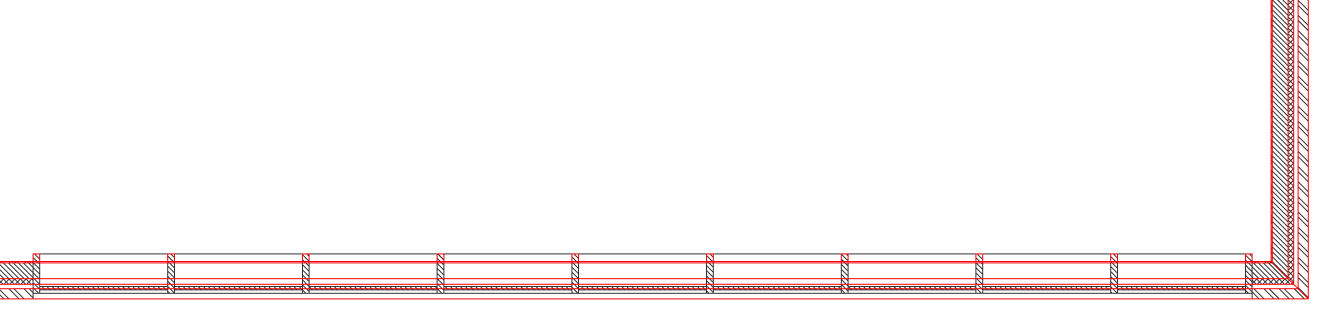

    Ausgeschnittene Geometrie eines 2D-Schnitts.

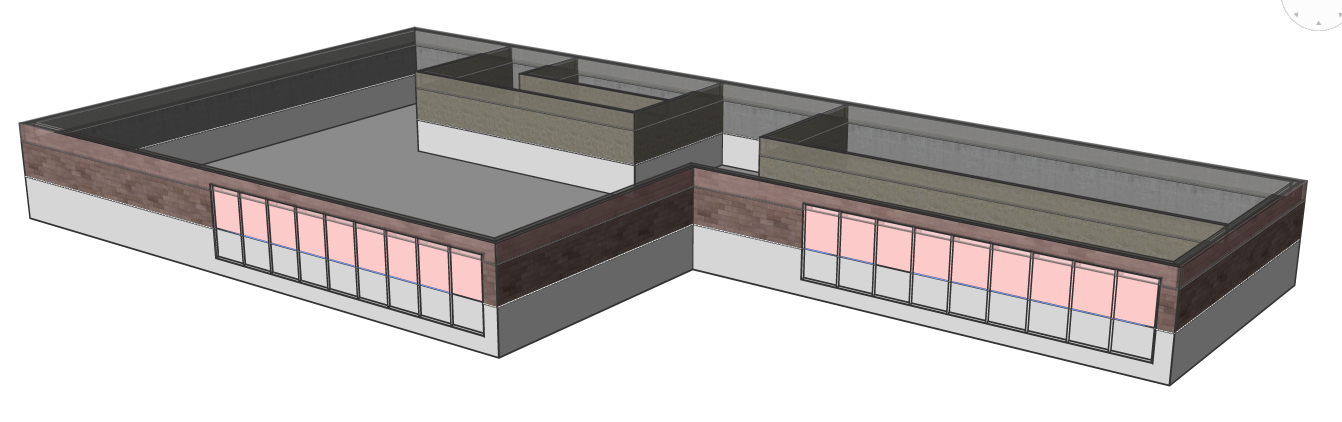

    Ausgeschnittene Geometrie eines 3D-Schnitts.

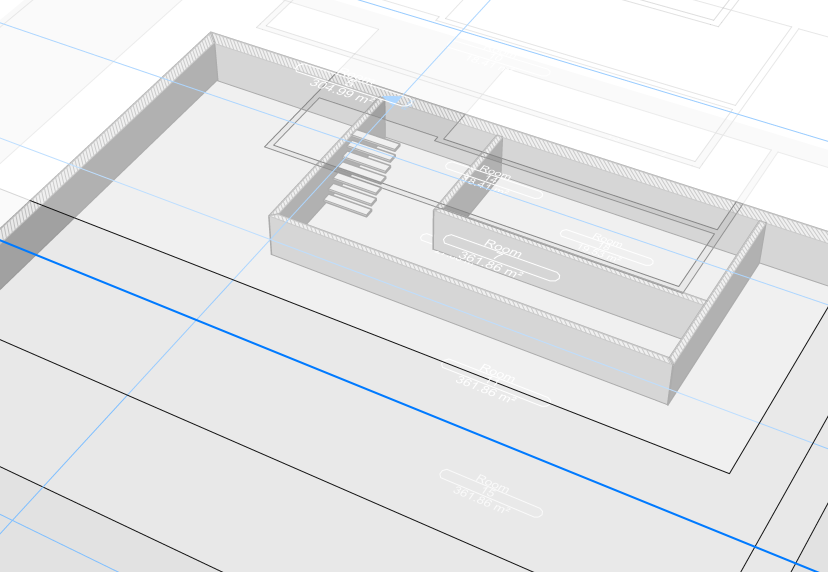

    Ausgeschnittene Geometrie eines Live-Schnitts.

  • Nein: Die ausgeschnittene Geometrie wird nicht angezeigt.

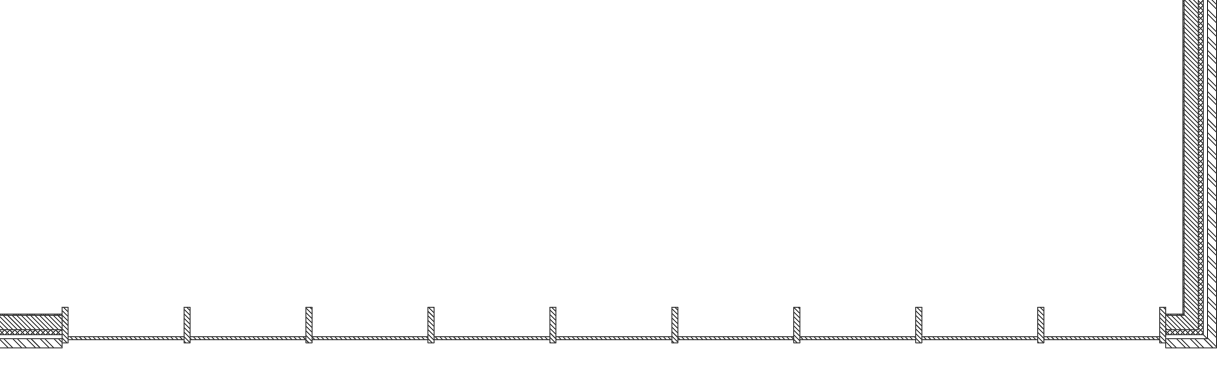

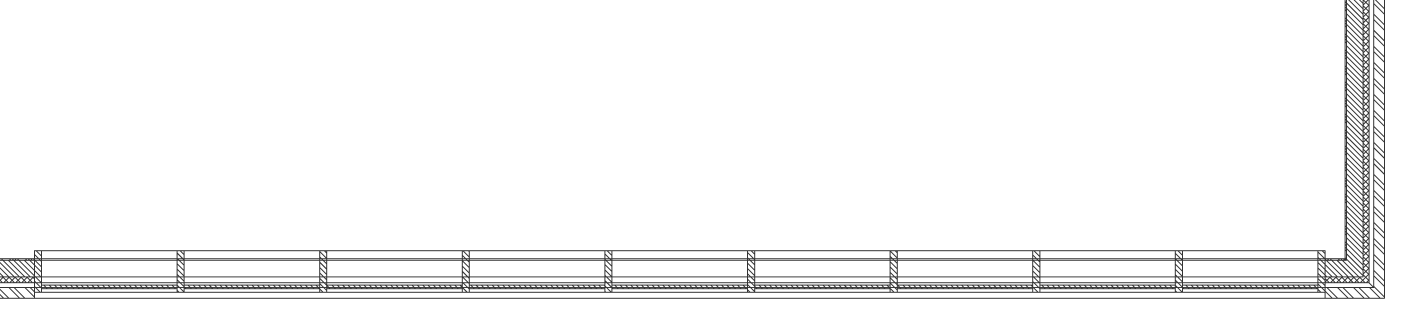

    Die ausgeschnittene Geometrie eines 2D-Schnitts wird angezeigt.

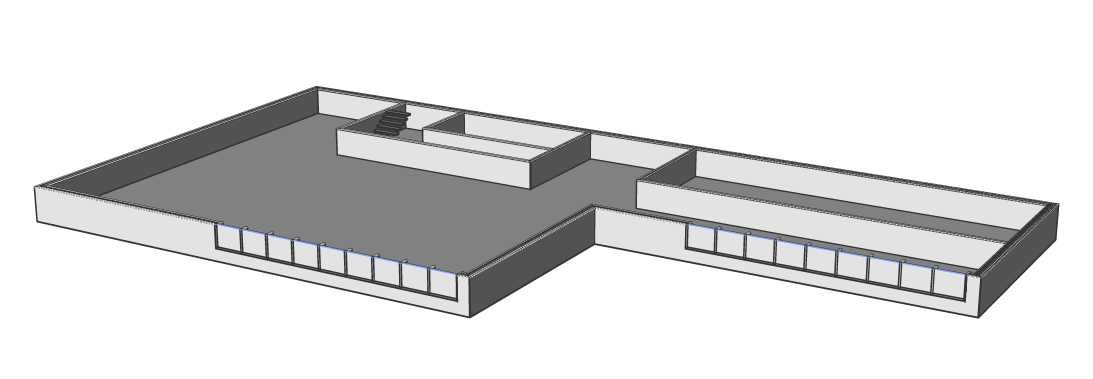

    Die ausgeschnittene Geometrie eines 3D-Schnitts wird nicht angezeigt.

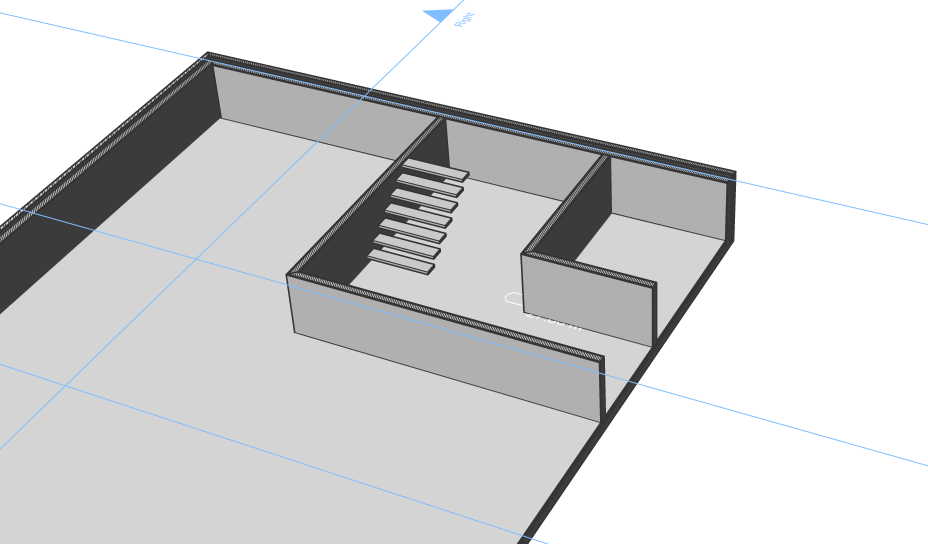

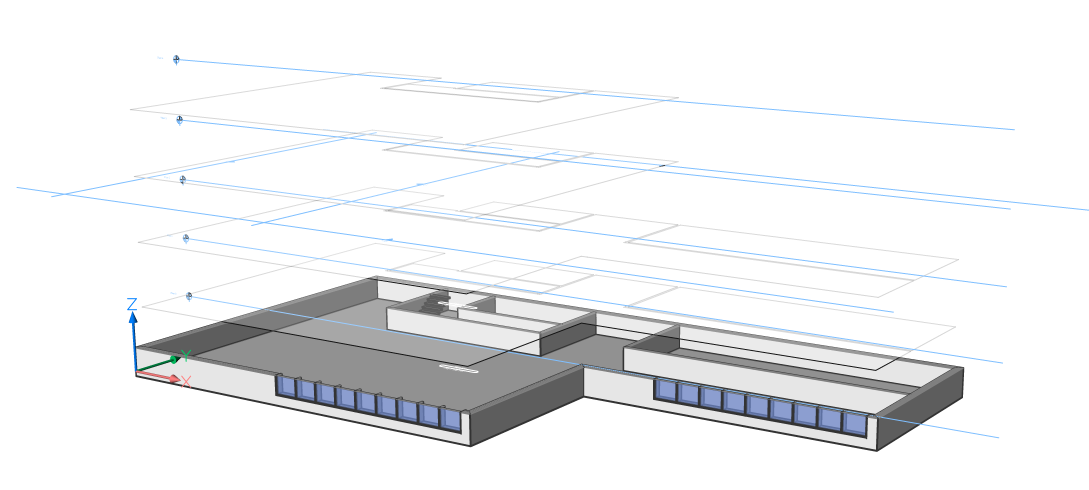

    Die ausgeschnittene Geometrie eines Live-Schnitts wird angezeigt.

Verdeckte Linie
Gibt an, ob die verdeckten Linien der ausgeschnittenen Geometrie angezeigt werden.
Farbe
Gibt die Farbe der ausgeschnittenen Geometrie (Linien) an. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der ausgeschnittenen Geometrie an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten.

Linientyp

Gibt den Linientyp der ausgeschnittenen Geometrie an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Legt den Linientyp-Maßstab der ausgeschnittenen Geometrielinien fest.
Plotstil
Gibt den Plotstil der ausgeschnittenen Geometrielinien an.
Linienstärke
Gibt die Linienstärke der ausgeschnittenen Geometrielinien an.
Kurven Tangentiallinien
Anzeigen
Gibt an, ob die Kurven-Tangentenlinien dargestellt werden.
Farbe
Legt die Farbe der Kurven-Tangentenlinien fest. Sie können eine Farbe aus der Dropdown-Liste auswählen oder Farbe wählen anklicken; dann wird den Dialog Farbe angezeigt.
Layer

Gibt den Layer der Kurven-Tangentenlinien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Layer in der Zeichnung.

  • *ObjektLayer*_SchnittpunktsGrenze: Die Eigenschaften der Layer der Objekte im Schnitt werden beibehalten, es wird jedoch eine Kopie dieser Layer erstellt.

    Anmerkung: Dadurch werden die anderen angegebenen Eigenschaften überschrieben.
  • Einstellungen Neuer Layer-Name: Die Option öffnet den Dialog Neuer Layer-Name. Hier können Sie die Namenseinstellungen für die obige Option bearbeiten. Weitere Informationen finden Sie im zugehörigen Artikel Neue Layer-Namen Dialog.

Linientyp

Gibt den Linientyp der Kurven-Tangentenlinien an. Sie haben die Wahl zwischen:

  • Die verfügbaren Linientypen in der Zeichnung
  • Laden, um neue Linientypen zu laden. Dadurch wird den Dialog Linetypen laden geöffnet, in dem Sie neue Linientypen zum Laden in die Zeichnung auswählen können.
Linientypfaktor
Legt den Linientyp-Maßstab für die Kurven-Tangentenlinien fest.
Plotstil
Gibt den Plotstil der Kurven-Tangentenlinien an.
Linienstärke
Gibt die Linienstärke der Kurven-Tangentenlinien an.

Optionen im Kontextmenü

Neu
Erstellt neue Schnittebenen-Definitionen in der Zeichnung. Eine ausführliche Erklärung finden Sie unter dem Befehl SCHNEBENE.
Löschen
Löscht Schnittebenen aus der Zeichnung.
Umbenennen
Benennt die ausgewählte Schnittebene um.
Alle auswählen
Wählt alle Schnittebenen-Definitionen aus.
Auswahl umkehren
Deaktiviert die aktuelle Auswahl und umgekehrt.
