Block zur Bibliothek hinzufügen Dialog

Wird geöffnet über:

  • ERZBIBLIOTHEKSBLOCK Befehl
  • Bibliothek Panel

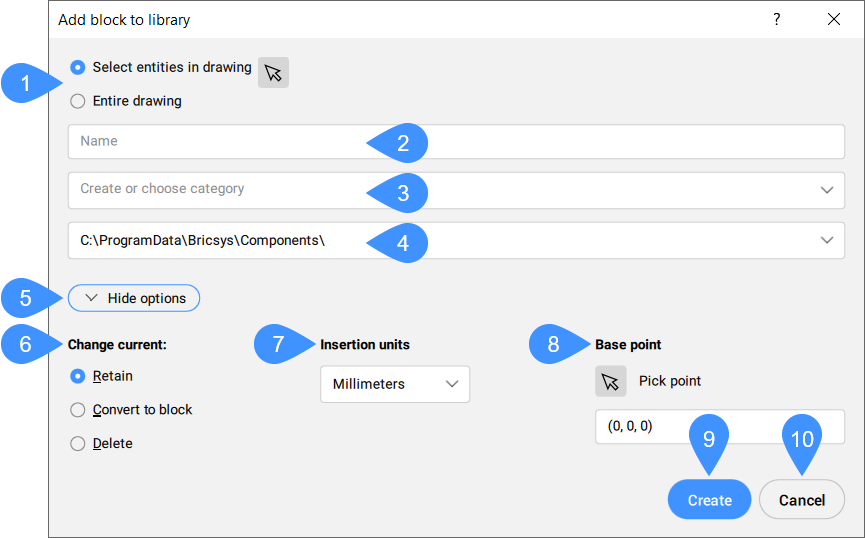

Der Dialog Block zur Bibliothek hinzufügen erstellt eine Blockdefinition und fügt sie der Blockbibliothek hinzu.

Auswahl-Satz

Gibt an, welche Objekte in der Blockdefinition enthalten sind. Sie können Objekte in der Zeichnung auswählen oder die gesamte Zeichnung verwenden.

Anmerkung: Wenn der ausgewählte Block Mechanical- oder BIM-Eigenschaften hat, werden der Block und alle zugehörigen Metadaten exportiert.

Name

Bestimmt den Namen des Blocks.

Kategorie

Ermöglicht es Ihnen, die Kategorie aus der Liste auszuwählen oder einen neuen Kategorienamen einzugeben.

Position

Gibt den Speicherort an, an dem die DWG-Blockdatei gespeichert ist.

Verfügbare Speicherorte werden durch die Einstellung für den Pfad des Verzeichnisses Bibliothek (Systemvariable COMPONENTSPATH) gesteuert.

Einfügungseinheiten

Gibt die Einheiten für die Blockeinfügung an. Sie können aus der folgenden Liste von Standardeinheiten wählen:

  • Zoll
  • Fuß
  • Meilen
  • Millimeter
  • Zentimeter
  • Meter
  • Kilometer
  • Microinches
  • Mils
  • Yard
  • Ångströms
  • Nanometer
  • Microns
  • Dezimeter
  • Dekameter
  • Hectometer
  • Gigameter
  • Astronomische Maßeinheiten
  • Lichtjahre
  • Parsecs
  • US Survey Feet
  • US Survey Inch
  • US Survey Yard
  • US Survey Mile

Basis Punkt

Spezifiziert den Basispunkt zur Definition des Blocks. Sie können einen Punkt in der Zeichnung auswählen oder (X,Y,Z)-Koordinaten eingeben.

Anmerkung: Diese Option ist nur verfügbar, wenn Sie den Auswahlsatz definieren, indem Sie Objekte in der Zeichnung auswählen.

Aktuelle ändern

Ermöglicht es Ihnen, zwischen der Beibehaltung der einzelnen Objekte, der Umwandlung in einen eingefügten Block mit der neuen Definition oder dem Löschen nach der Erstellung des Blocks wählen.

Anmerkung: Diese Option ist nur verfügbar, wenn Sie den Auswahlsatz definieren, indem Sie Objekte in der Zeichnung auswählen.

Erstellen

Erstellt eine DWG-Datei für die Blockdefinition am angegebenen Speicherort, fügt den Block zum Panel Bibliothek unter der angegebenen Kategorie hinzu und schließt den Dialog.

Abbrechen

Schließt den Dialog, ohne die Blockdefinition zu erstellen.
