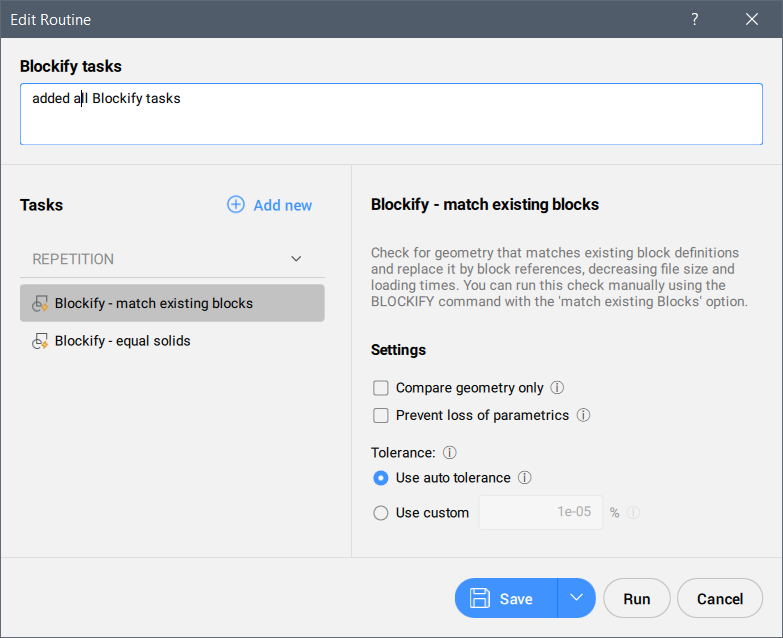

Routine erstellen Dialog

Im Dialog Routine erstellen können Sie die Aufgaben definieren, die innerhalb einer Routine während des Befehls DWGHEALTH ausgeführt werden sollen.

Beschreibung
Aufgaben
Neu hinzufügen
Speichern
Ausführen

Beschreibung

Ermöglicht Ihnen, eine Beschreibung der DRAWINGHEALTH-Routinen hinzuzufügen. Dadurch können Sie mehr Kontext zum Zweck einer Routine liefern, Anweisungen an Mitarbeitern übermitteln usw.

Aufgaben

Listet die Aufgaben auf, die für die aktuelle Routine ausgewählt wurden, die während des Befehls DWGHEALTH ausgeführt werden soll.

Anmerkung: Eine Arbeitsroutine erfordert mindestens eine Aufgabe.

Neu hinzufügen

Fügt der aktuellen Routine neue Aufgaben aus der Dropdown-Liste hinzu, die alle verfügbaren Aufgaben enthält.

Verfügbare Aufgaben sind wie folgt gruppiert:

BASIC

Bereinigen: Prüft und entfernt verschiedene Typen von unbenutzten Objekten, wie im folgenden Bild gezeigt. Sie können entscheiden, welche Objekttypen in die Prüfung einbezogen werden. Sie können diese Prüfung manuell mit dem Befehl BEREINIG ausführen.

Prüfung: Analysiert die Integrität der aktuellen Zeichnung und behebt Fehler. Sie können diese Prüfung manuell mit dem Befehl PRÜFUNG ausführen.

Ausreißer suchen: Findet alle Ausreißer außerhalb des gültigen Bereichs, um sie zu verschieben oder zu entfernen. Alle gefundenen Ausreißer werden entfernt, wenn die Routine im Expressmodus ausgeführt wird. Sie können diese Prüfung manuell mit dem Befehl SUCHEAUSSERHALB durchführen.

2D-GEOMETRIE

Vereinfachen: Vereinfacht oder glättet Polylinien, Splines und Schraffuren durch das Entfernen von überflüssigen Scheitelpunkten, je nach den Präferenzen des Benutzers. Sie können diese Prüfung manuell mit dem Befehl VEREINFACHEN ausführen.

3D-GEOMETRIE

3D Prüfung: Analysiert und behebt automatisch die Probleme in der 3D-Geometrie entsprechend den Benutzereinstellungen. Sie können diese Prüfung manuell mit dem Befehl DMPRÜFUNG ausführen.

Volumify: Konvertiert Netze in Volumenkörper. Sie können diese Prüfung manuell mit dem Befehl VOLUMIFY ausführen.

3D Vereinfachen: Vereinfacht 3D-Volumenkörper Objekte durch Entfernen unnötiger Kanten und Scheitelpunkte, Zusammenführen von Heftkanten und Ersetzen der Geometrie von Flächen und Kanten durch analytische Oberflächen und Kurven innerhalb der vom Benutzer angegebenen Toleranz. Sie können diese Prüfung manuell mit den Befehlen DMVEREINFACHEN und DMVEREINFACHEALLE durchführen.

WIEDERHOLUNG

Aufräum - doppelte Geometrie: Löscht doppelte Objekte. Optional können Duplikate auf einen eigenen Layer verschoben werden. Sie können diese Prüfung manuell mit dem Befehl AUFRÄUM und der Option Kombiniere doppelte Blockdefinitionen durchführen.

Aufräum - doppelte Blöcke: Überprüft die Blockdefinitionen mit identischem Inhalt und (optional) entfernt Duplikate gemäß den Benutzereinstellungen. Sie können diese Prüfung manuell mit dem Befehl AUFRÄUM und der Schaltfläche Kombiniere doppelte Blockdefinitionen - Doppelte Blöcke bereinigen ausführen.

Blockify - vorhandene Blöcke abgleichen: Sucht nach Geometrie, die mit bestehenden Blockdefinitionen übereinstimmt, und ersetzt sie durch Blockreferenzen, wodurch die Dateigröße und die Ladezeiten entsprechend den Benutzereinstellungen verringert werden. Sie können diese Prüfung manuell mit dem Befehl BLOCKIFY und der Option Vorhandene Blöcke abgleichen durchführen.

Blockify - gleiche Volumenkörper: Ersetzt gleiche Volumenkörper durch Blockreferenzen, um Ihre Zeichnung zu strukturieren und verringert die Dateigröße und Ladezeiten entsprechend den Benutzereinstellungen. Sie können diese Prüfung manuell mit dem Befehl BLOCKIFY und der Option Gleiche Volumenkörper durchführen.

Reihenerkennung: Strukturiert die Zeichnung und reduziert die Dateigröße, indem Sätze von Objekten durch Reihen ersetzt wird. Sie können diese Prüfung manuell mit dem Befehl REIHEERKENNEN ausführen.

Speichern

Öffnet den Dialog Routine speichern. Geben Sie einen Namen für die erstellte Routine ein.

Ausführen

Ermöglicht Ihnen, die erstellte Routine unter dem Namen Neue Routine* auszuführen, ohne sie zu speichern.

Anmerkung: Im Befehlskontext-Panel Drawing Health wird die Schaltfläche Speichern als angezeigt, nachdem Sie eine nicht gespeicherte Routine über die Schaltfläche Ausführen im Dialog Routine erstellen oder Routine bearbeiten ausgeführt haben. Klicken Sie darauf, um den Dialog Routine speichern zu öffnen und die benutzerdefinierte Routine mit dem gewünschten Namen zu speichern.
