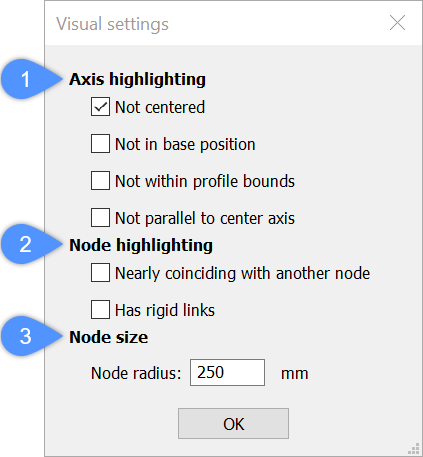

Visuelle Einstellungen Dialog

Im Dialog Visuelle Einstellungen können Sie verschiedene Features von Achsen und Knoten aktivieren und deaktivieren, um die Achsen und Knoten, die diesen Features entsprechen hervorzuheben (gelb). Sie können auch die Größe der Scheiben ändern, die die Knoten darstellen.

  1. Achsen-Hervorhebung
  2. Knoten-Hervorhebung
  3. Knoten-Größe

Achsen-Hervorhebung

Gibt an, wann/wie die Achse hervorgehoben wird.

Nicht zentriert
Hebt jede Achse hervor, die sich nicht in der Mitte des linearen Volumenkörpers befindet.
  • Der rote Punkt stellt die Mitte des Profils dar:

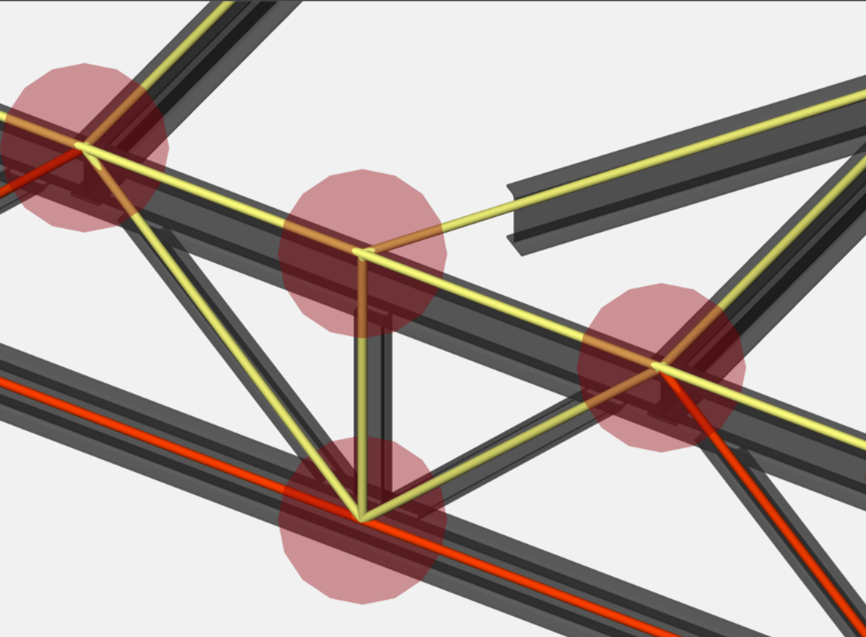

  • Die Balkenachsen sind gelb hervorgehoben, da die Achsen der oberen Balken nicht in der Balkenmitte, sondern oben liegen.


Nicht in Basisposition
Hebt alle Achsen hervor, die sich nicht in einer der Basispositionen des linearen Volumenkörpers befinden.
  • Die roten Punkte stellen die Basispositionen des Profils dar:




Nicht innerhalb der Profilgrenzen
Hebt alle Achsen hervor, die außerhalb der Profilgrenzen liegen.

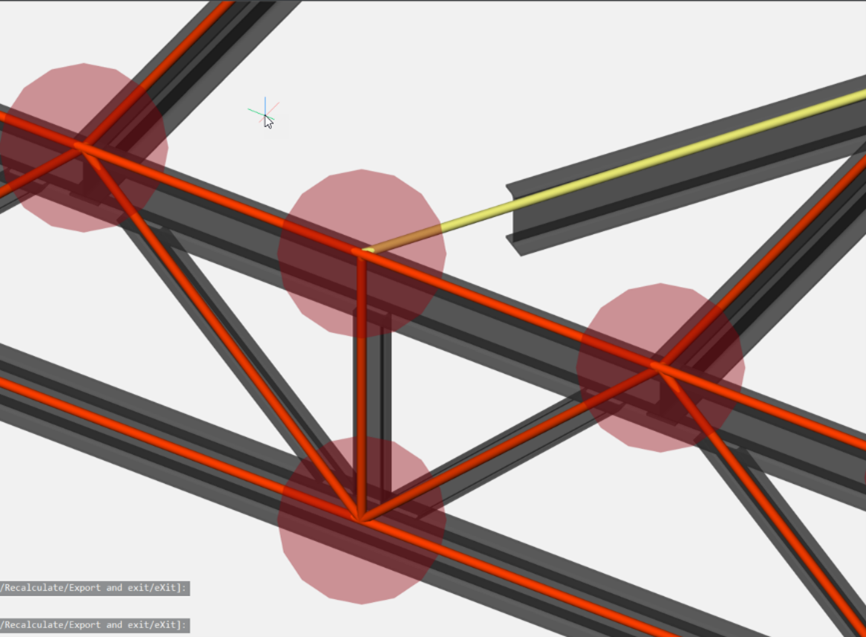

Nicht parallel zur Mittelachse
Hebt jede Achse hervor, die nicht parallel zur Mittelachse ist.


Knoten-Hervorhebung

Gibt an, wann/wie Knoten hervorgehoben werden.

Fast identisch mit einem anderen Knoten

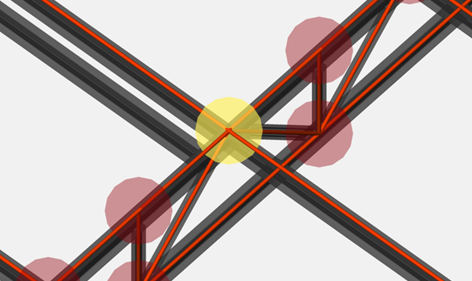

Hebt jeden Knoten hervor, der fast identisch mit einem anderen Knoten ist.


Hat starre Verbindungen

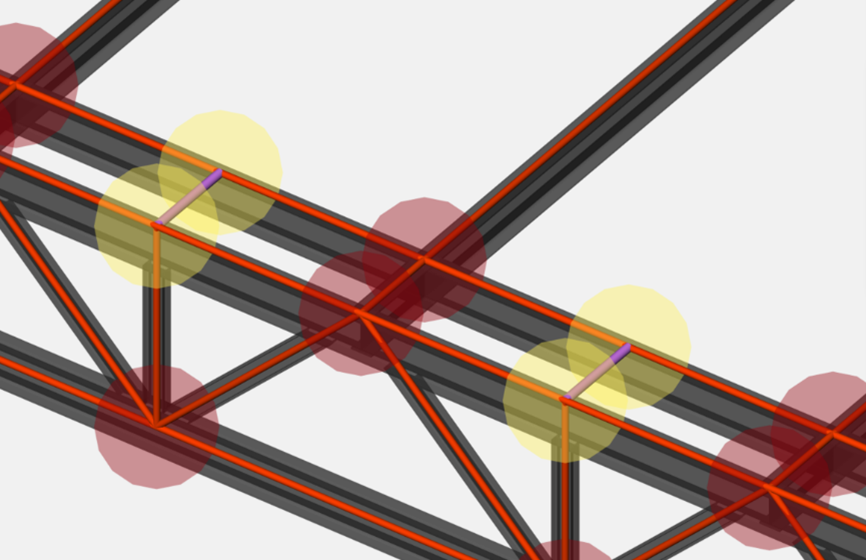

Hebt alle Knoten mit starren Verbindungen hervor. Siehe die violetten Verbindungen im Bild:


Knoten-Größe

Gibt Merkmale der Knoten-Größe an.

Knoten-Radius
Die Knoten im Berechnungsmodell werden durch einen gefüllten Kreis hervorgehoben. Geben Sie die Größe der Knoten an, indem Sie den Knoten-Radius eingeben.

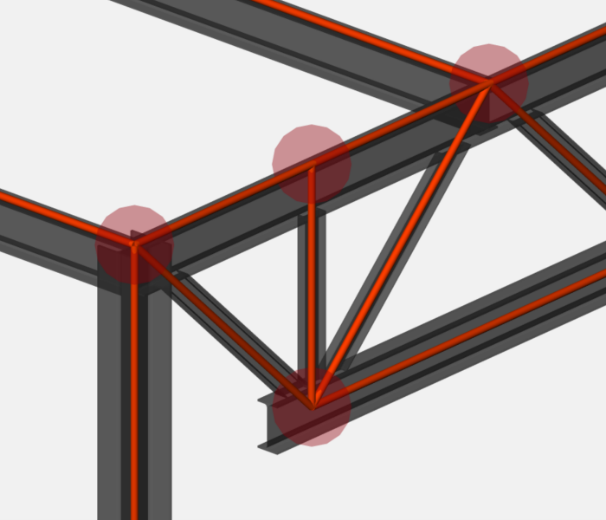

  • Knotenradius: 150 mm


  • Knotenradius: 350mm
