Interferenzmanager Panel (Experimentell)

Haftungsausschluss

Das Panel Interferenzmanager ist ein experimentelles Feature, das möglicherweise noch nicht stabil ist und in Zukunft entfernt werden könnte. Verwenden Sie den Befehl VERWALTENEXPERIMENTELLERFEATURES, um experimentelle Features zu aktivieren oder zu deaktivieren.

Der Experimenteller Modus ist standardmäßig deaktiviert. Aktivieren oder Deaktivieren der Experimenteller Modus erfordert einen Neustart von BricsCAD.

Beschreibung

Das Panel Interferenzmanager ermöglicht Ihnen die Identifizierung und Verwaltung von Interferenzen zwischen 3D-Volumenkörpern oder Blockreferenzen in komplexen 3D-Modellen.

Wenn der experimentelle Modus aktiviert ist, ist das Panel Interferenzmanager aktiv.

So öffnen Sie das Panel Interferenzmanager:
  • Starten Sie den Befehl INTERFERENZMANAGERPANELÖFFNEN.
  • Klicken Sie mit der rechten Maustaste auf ein Multifunktionsleistenpanel/einen Werkzeugkasten, und wählen Sie in der Liste Panels die Option Interferenzmanager aus.
  • Starten Sie den Befehl SCANINTERFERENZEN.

Um das Panel Interferenzmanager zu schließen, starten Sie den Befehl INTERFERENZMANAGERPANELSCHL.

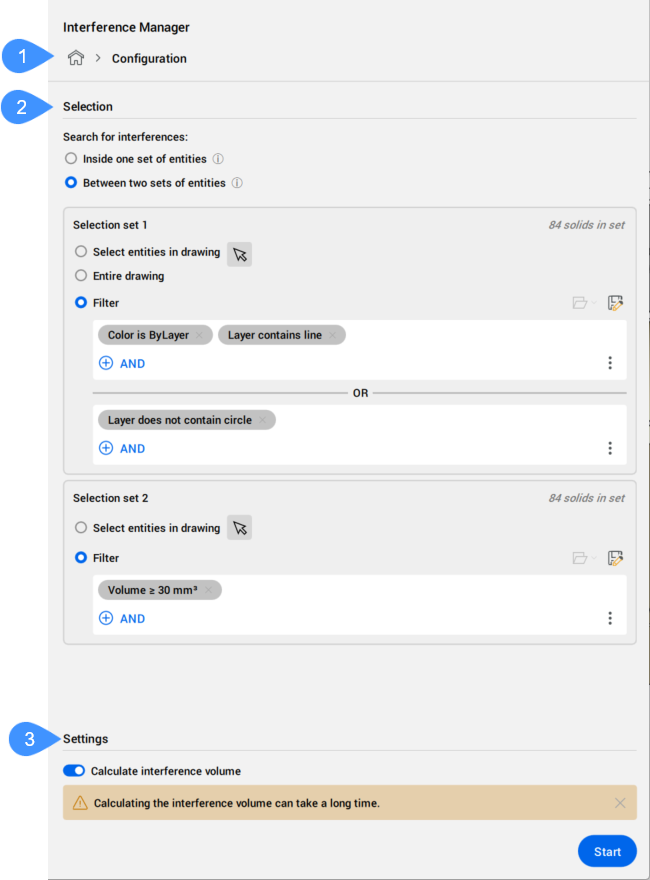

Klicken Sie auf die Schaltfläche Neuer Scan, um das Fenster Konfiguration zu öffnen, in dem Sie mit dem Scannen von Interferenzen beginnen können.

  1. Startseite
  2. Wahl
  3. Settings

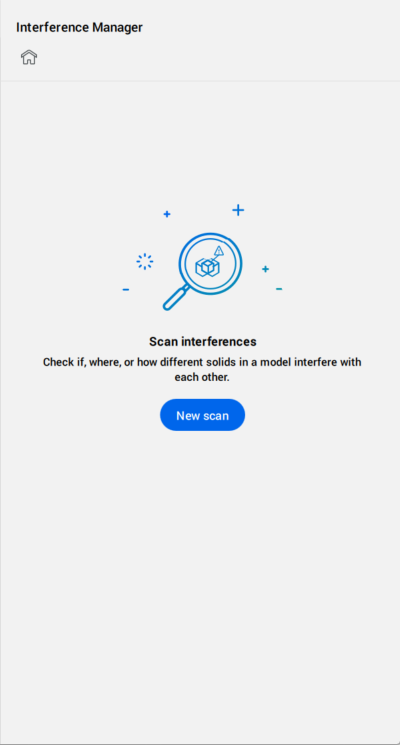

Startseite

Startet den Interferenzscan neu oder öffnet das Fenster Start, das die gespeicherten Scans enthält.

  1. Neuer Scan
  2. Liste der gespeicherten Scans
Neuer Scan
Öffnet das Fenster Konfiguration, um einen neuen Scan zu starten.
Liste der gespeicherten Scans
Listet die gespeicherten Scans auf.
Klicken Sie mit der rechten Maustaste auf einen gespeicherten Scan, um ein Kontextmenü mit den folgenden Optionen zu öffnen.
Konfiguration bearbeiten
Öffnet das Fenster Konfiguration, um den Scan zu bearbeiten.
Ergebnisse öffnen
Öffnet das Fenster Ergebnis für den Scan.
Klonen
Erstellt einen Klon des Scans.
Entfernen
Entfernt den Scan aus der Liste.
Umbenennen
Benennt den Scan um.

Wahl

Definiert die Elemente, die auf Interferenzen durchsucht werden.

Innerhalb eines Satzes von Objekten
Sucht nach Interferenzen in einem bestimmten Satz von Objekten.
Zwischen zwei Sätzen von Objekten
Sucht nach Interferenzen zwischen zwei unterschiedlichen Sätzen von Objekten.

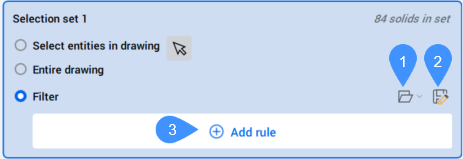

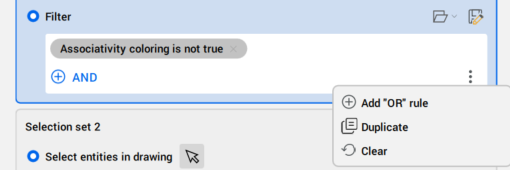

Auswahl-Satz
Definiert den Objektsauswahlsatz.
Objekte in der Zeichnung wählen
Ermöglicht es Ihnen, die Objekte direkt aus dem Zeichenbereich auszuwählen.
Gesamte Zeichnung
Wählt alle Objekte in der Zeichnung aus.

Settings

Berechnung des Interferenzvolumens
Schaltet die Option zum Berechnen des Interferenzvolumens um.

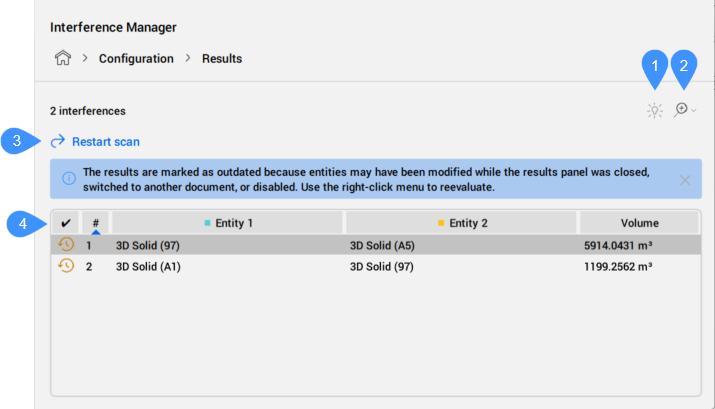

Ergebnisse

  1. Speichern
  2. Hervorheben von Interferenzkörpern
  3. Liste aktualisieren
  4. Liste der Objekte, die Interferenzen verursachen
Speichern
Speichert die Konfiguration und die Ergebnisse dieses Scans. Der Dialog Interferenzscan speichern wird geöffnet.
Anmerkung: Auf gespeicherte Scans kann nur während der aktuellen Sitzung zugegriffen werden und sie gehen verloren, wenn die Zeichnung geschlossen wird.
Hervorheben von Interferenzkörpern
Schaltet die Anzeige der interferierenden Objekte und Interferenzvolumina in unterschiedlichen Farben um, während die übrigen Objekte transparent sind. Interferierende Objekte sind in Cyan und Gelb eingefärbt, während das Interferenzvolumen rot ist.
Liste aktualisieren
Wertet alle veralteten Interferenzpaare in den Ergebnislisten neu aus.
Liste der Objekte, die Interferenzen verursachen
Listet alle Interferenzpaare auf, die zwischen Objekten gefunden wurden, und zeigt die Interferenzvolumina an.

Die Liste kann nach einer beliebigen Spalte sortiert werden. Navigieren Sie einfach durch Interferenzpaare mit den Auf- und Ab-Tasten. Wählen Sie eine oder mehrere Zeilen aus, um deren Interferenzen gleichzeitig im Modell zu visualisieren.

Während das Fenster Ergebnis als Checkliste geöffnet bleibt, können Sie Befehle wie DMDRÜCKENZIEHEN oder MANIPULIEREN ausführen, um geometrische Interferenzen zu beheben.

Status
Zeigt den Status der Interferenzobjekte an.
Kollision
Objekte verursachen Interferenzen.
Veraltet
Eines der interferierenden Objekte kann aktualisiert werden.
Behoben
Interferenzen zwischen Objekten wurden beseitigt.
Kann nicht gefunden werden
Eines der interferierenden Objekte kann nicht gefunden werden. Es wurde möglicherweise gelöscht oder entladen.
Position
Zeigt die Positionsnummer des Paares interferierender Objekte an.
Objekt 1
Zeigt das erste Objekt im Paar interferierender Objekte an. Es ist im Modell cyan eingefärbt.
Objekt 2
Zeigt das zweite Objekt im Paar interferierender Objekte an. Es ist im Modell gelb eingefärbt.
Volumen
Zeigt den Wert des Interferenzvolumens an. Das Interferenzvolumen ist im Modell rot eingefärbt.
