ARRANGER (commande)

Organise spatialement un ensemble d'entités en les alignant et/ou en les distribuant le long des axes du SCU actuel.

Icône :

Méthodes

La commande ARRANGER organise spatialement un ensemble d'entités (2D et/ou 3D) en les alignant et/ou en les distribuant le long des axes du SCU actuel. Vous pouvez arranger autant de fois que vous le souhaitez le jeu d'entités original en une seule exécution.

Cette commande réarrange les entités sélectionnées. La disposition des entités est définie sur la base de cadre de délimitation des entités sélectionnées (soit le plus petit cadre qui contient l'entité), par rapport au cadre délimitation de la sélection (soit le plus petit cadre qui contient toutes les entités sélectionnées).

Pour réarranger les entités sélectionnées, la commande ARRANGER utilise les éléments suivants :

  • Une sélection d'entités (qui peuvent être à la fois 2D et 3D).
  • Une direction pour l'arrangement. Il peut s'agir d'un axe principal (X, Y ou Z) du SCU actuel.
  • Le cadre de délimitation de la sélection.
  • Les cadre de délimitation de chaque entité de la sélection.
  • L'option d'arrangement sélectionnée par l'utilisateur.

L'arrangement des entités sélectionnées s'effectue avec l'approche suivante :

Pour réarranger les entités sélectionnées, la commande ARRANGER utilise certaines limites : les limites principales d'abord, qui sont liées au cadre de délimitation de la sélection et les limites secondaires, ensuite, qui sont liées à chaque entité de la sélection.

Voici un exemple simple de cadre de délimitation d'une sélection et de trois autres cadres de délimitation pour les entités de cette sélection :

Le cadre de délimitation de la sélection est représenté par des lignes pointillées noires. Il comprend six faces, deux pour chaque axe du SCU actuel. Il existe également trois autres limites au centre de cette zone, un pour chaque axe. Ces limites centrales sont représentées par des lignes pointillées rouges pour l'axe X, vertes pour l'axe Y et bleues pour l'axe Z.

Ces cadres colorés correspondent aux cadres de délimitation des entités sélectionnées. Pour chaque entité de la sélection, il existe six limites extérieures, définies par les faces, et trois limites centrales. Les limites d'une entité sont définies de la même manière que celles du cadre de délimitation de la sélection.

En résumé :

  • La sélection des entités comporte un total de neuf limites. Il existe trois limites pour chacun des axes du SCU. La notation de ces limites est 1 (Centre), 2 (Bas) et 3 (Haut), pour chacun de ces axes.
  • De plus, chaque entité a elle-même neuf limites, semblables à celles de la sélection.

Pour chaque axe, les limites sont définies comme suit :

2 : la limite inférieure est définie par la face du cadre de délimitation placé à la plus petite coordonnée le long de l'axe spécifié.

3 : la limite supérieure est définie par la face du cadre de délimitation placé à la plus grande coordonnée le long de l'axe spécifié.

1 : la limite centrale est située entre les limites 2 (inférieures) et 3 (supérieures) à la même distance de chacun d'entre elles.

Dans les images ci-dessous, les limites du cadre de délimitation de la sélection sont mis en évidence par des lignes pointillées épaisses.

Pour l'axe X :

Pour l'axe Y :

Pour l'axe Z :

Pour définir la nouvelle position d'une entité dans la sélection, la commande ARRANGER utilise les limites de la sélection, les limites de l'entité, et la méthode sélectionnée par l'utilisateur.

Panneau contextuel de la commande ARRANGER

Le panneau contextuel de la commande ARRANGER s'ouvre une fois la sélection des entités terminée.

  1. Direction
  2. Aligner
  3. Distribuer
  4. Paramètres
  5. Afficher les poignées
  6. Tout réinitialiser
  7. Terminer
    Note: Les options de la commande sont les mêmes que celles du panneau contextuel de la commande ARRANGER.
    Note: La ligne de commande peut toujours être utilisée pour arranger les entités sélectionnées lorsque le panneau contextuel de la commande ARRANGER est actif.

Direction

Définit la direction dans laquelle les entités sont disposées. Les directions possibles sont les trois axes principaux du SCU.

Direction X
Voici, à titre d'exemple, une vue 2D simplifiée, dans le plan XY, de la situation décrite ci-dessus :

Les limites principales, liées au cadre de délimitation de la sélection, sont représentées par des lignes rouges épaisses en pointillés.

Chaque cadre de délimitation de chaque entité est représentée par des lignes continues, chacune d'une couleur différente. Dans ce cas, pour chaque entité, les limites 2 (Bas), 1 (Centre) et 3 (Haut), seront respectivement le côté gauche, la ligne centrale et le côté droit du cadre.

Pour l'entité rouge, les limites seront les suivantes :

Direction Y
Les limites sont définies de la même manière que dans la direction X.
Direction Z
Les limites sont définies de la même manière que dans la direction X.

Aligner

Aucun
Les entités ne seront pas organisées dans la direction spécifiée. Si un arrangement a déjà été défini dans la direction spécifiée pendant l'exécution de la commande, l'entité sera déplacée vers sa position d'origine sur l'axe spécifié.

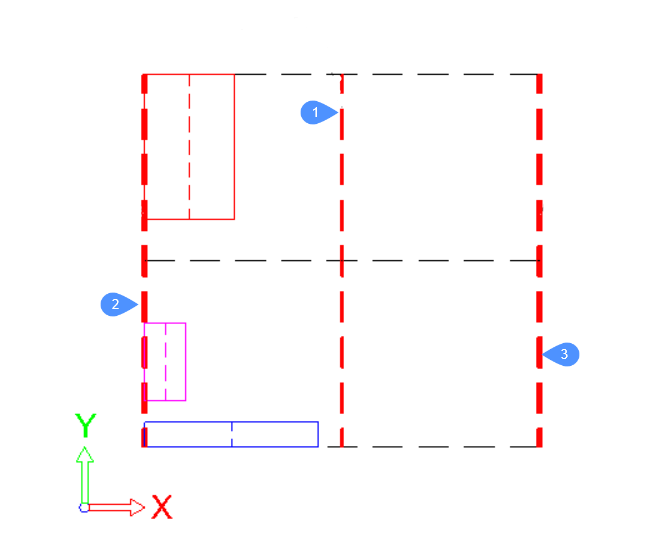

Alignement inférieur
La limite inférieure de chaque entité sera alignée avec la limite inférieure du cadre de délimitation de la sélection dans la direction spécifiée.

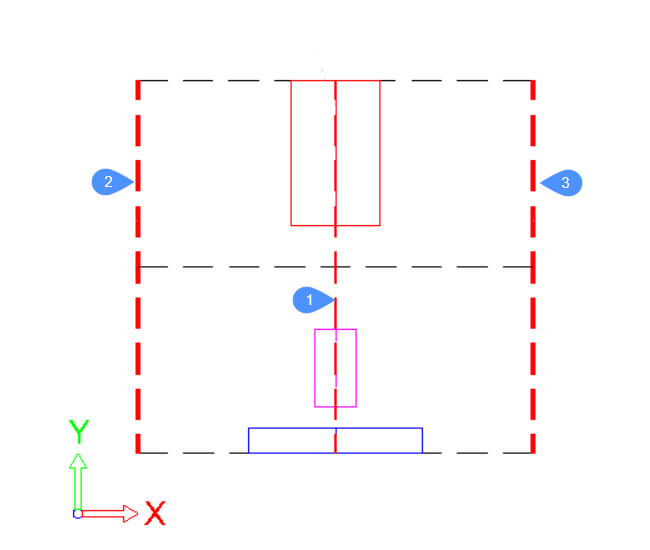

Alignement central
La limite centrale de chaque entité sera alignée avec la limite centrale du cadre de délimitation de la sélection dans la direction spécifiée.

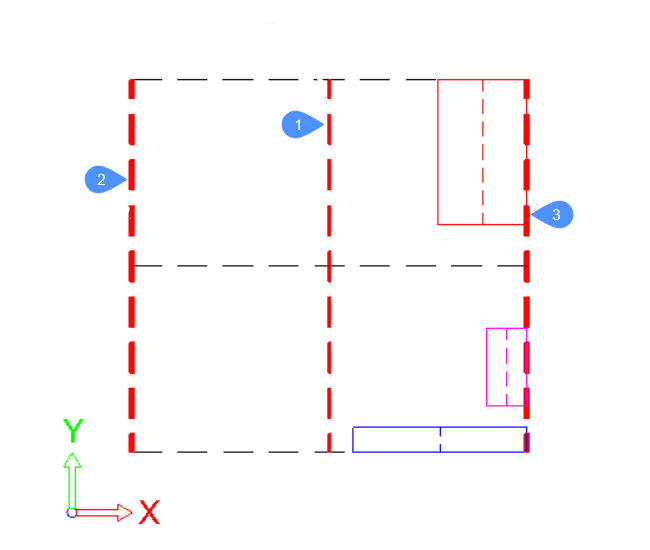

Alignement supérieur
La limite inférieure de chaque entité sera alignée avec la limite inférieure du cadre de délimitation de la sélection dans la direction spécifiée.

Distribuer

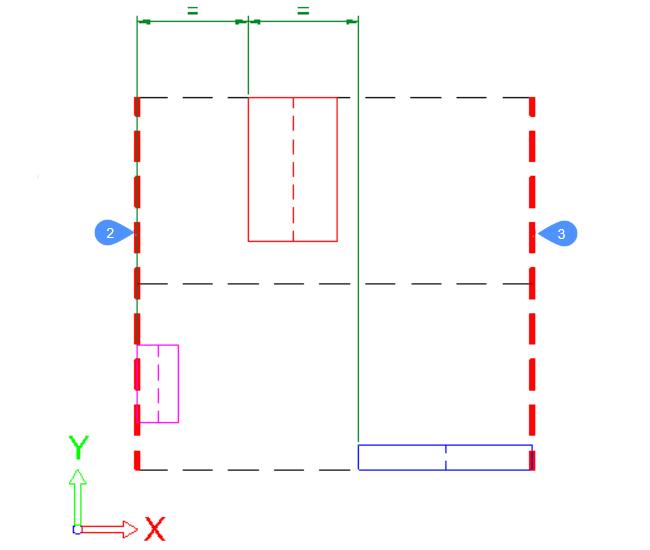

Inférieur également espacé
La distance entre les limites inférieures des entités consécutives sera la même le long de la direction spécifiée.

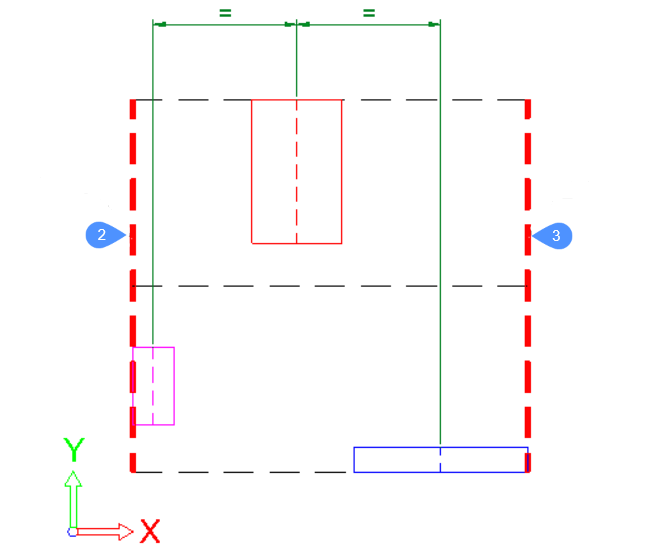

Central également espacé
La distance entre les limites centrales des entités consécutives sera la même le long de la direction spécifiée.

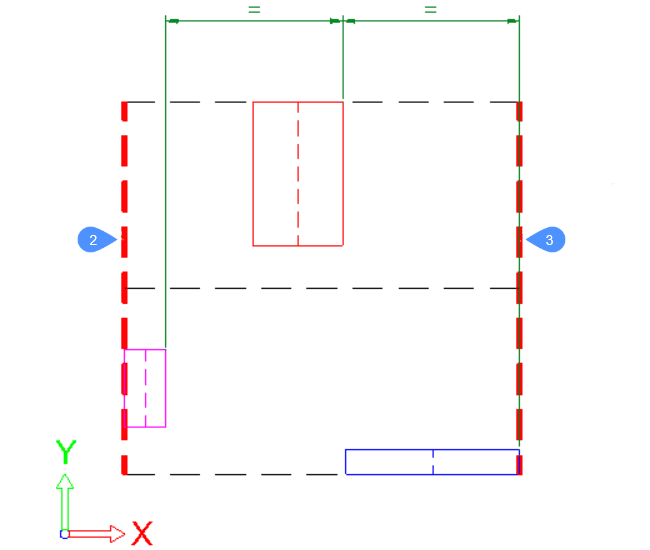

Supérieur également espacé
La distance entre les limites inférieures des entités consécutives sera la même le long de la direction spécifiée.

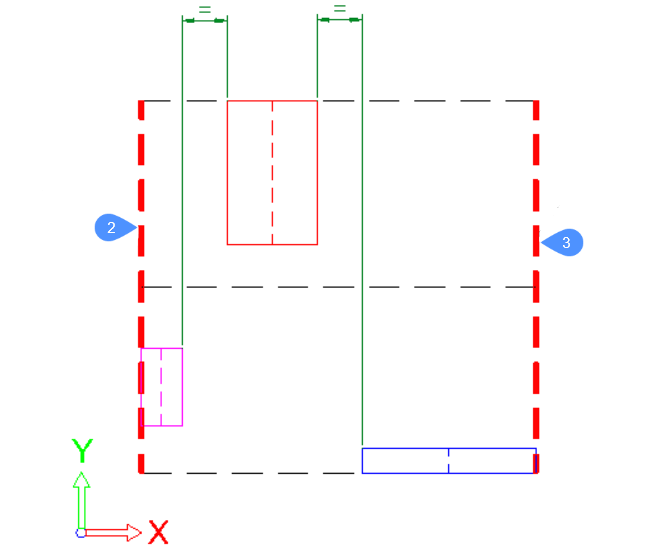

Également espacé (Par écart)
Les écarts entre les entités auront la même taille le long de la direction spécifiée.

Paramètres

Modifie les positions caractéristiques de l'arrangement de l'ensemble :

  • Position d'alignement pour les dispositions d'alignement, qui ont une position caractéristique, la position d'alignement.
  • Première position, Dernière position et Distance ou Taille de l'écart pour les arrangements de distribution, qui ont deux positions caractéristiques, la position de la première et de la dernière entité, et la distance entre les entités consécutives, ou la taille de l'écart entre les entités.
    Note: Les options Distance et Taille de l'écart ne peuvent être modifiées que si l'une des options Première position et Dernière position est verrouillée.
  • Réinitialiser l'arrangement X/Y/Z pour réinitialiser les entités le long de l'axe sélectionné.

Afficher les poignées

Active/désactive les widgets de position. Ces widgets glissants peuvent être utilisés pour modifier les positions de l'arrangement (c'est-à-dire l'alignement/la distribution). Cliquez et faites glisser les widgets pour modifier les positions de l'arrangement caractéristique.

Tout réinitialiser

Réinitialise toutes les entités à leur position initiale, avant le lancement de la commande.

Terminer

Finalise le réarrangement et ferme la commande.
