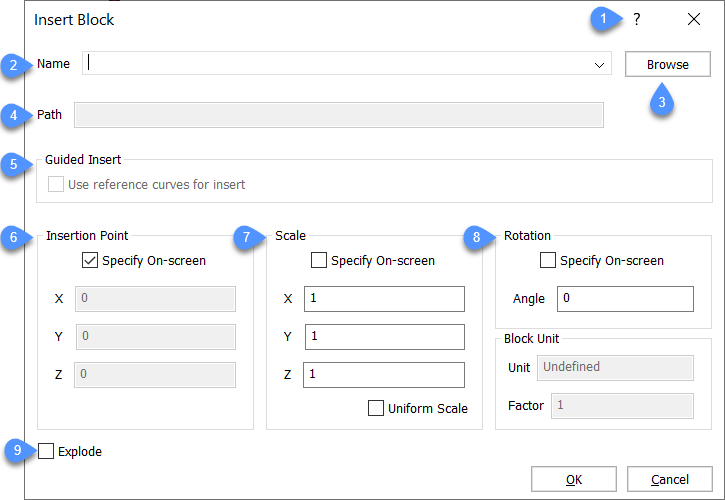

Finestra di dialogo Inserisci Blocco

La finestra di dialogo Inserisci Blocco consente di inserire blocchi parametrici nel disegno corrente. È inoltre possibile inserire interi file DWG e DXF come blocchi nel disegno.

Note: Se il blocco contiene attributi, viene richiesto di immettere i valori per gli attributi nella barra dei comandi o tramite la finestra di dialogoEditor Attributi, a seconda del valore del valore della variabile ATTDIA (finestra di dialogo attributi).
  1. Nome
  2. Sfoglia
  3. Percorso
  4. Punto di inserimento
  5. Scala
  6. Rotazione
  7. Unità Blocco
  8. Esplodi
  9. Inserimento Guidato
  10. Modalità di inserimento

Nome

Specifica il nome del blocco, la cui definizione è esistente nel disegno o è un file DWG o DXF nel computer o nella rete.

Sfoglia

Seleziona un file DWG o DXF dal computer o dalla rete. Apre la finestra di dialogo Selezionare file di disegno.

Percorso

Visualizza il percorso del blocco, se il blocco è stato aperto da un file DWG o DXF.

Punto di inserimento

Specifica il punto di inserimento del blocco nel disegno.

Scala

Scale del blocco:

  • X, Y, Z: Definisce la scalatura del blocco:
    • X specifica il fattore di scala lungo l'asse x. Immettere un valore negativo per specchiare il blocco sull'asse y.
    • Y specifica il fattore di scala lungo l'asse y. Immettere un valore negativo per specchiare il blocco sull'asse x.
    • Z specifica il fattore di scala lungo l'asse z.
  • Scala Uniforme: consente di scegliere se utilizzare lo stesso fattore di scala per tutti gli assi.
Note:
  • I valori superiori a 1 rendono il blocco più grande.
  • 1 inserisce il blocco nella dimensione reale.
  • I valori inferiori a 1 rendono il blocco più piccolo.
  • I valori inferiori a zero capovolgono il blocco, come se lo specchiassero.

Rotazione

Specifica l'angolo di rotazione del blocco rispetto al punto di inserimento, a partire dall'asse x il quale corrisponde a 0 gradi.

Note: Gli angoli positivi ruotano il blocco in senso antiorario e gli angoli negativi ruotano il blocco in senso orario.

Unità Blocco

Controlla la scala automatica del blocco rispetto alla variabile di sistema INSUNITS del disegno corrente.

Esplodi

Attiva o disattiva l'esplosione del blocco.

Inserimento Guidato

Quando il dwg selezionato contiene curve guida, l'opzione Usa curva di riferimento per l'inserimento diventa selezionabile. Specifica se le curve di riferimento devono essere utilizzate o meno per l'inserimento.

Note: Per questa opzione è necessario un valore pari o superiore a BricsCAD Pro.

Modalità di inserimento

Se l'impostazione INSMODEAUTO è abilitata, la modalità di inserimento viene determinata automaticamente in base al blocco che l'utente cerca di inserire. Esistono due modalità di inserimento blocco:

Blocco normale
Inserisce il blocco come un normale blocco.

Opzioni della Barra dei comandi

Edita entità inserita
Consente di modificare le espressioni dei parametri dell'entità inserita. Continuare a modificare i singoli parametri finché non si preme Invio per terminare l'opzione. Questa opzione è disponibile anche nell'Assistente Tasti di Scelta Rapida.
Immettere il nome del parametro o premere INVIO per terminare
Specifica il nome del parametro.
Inserisci espressione
Specifica l'espressione per il parametro.
Ruota componente
Consente di modificare l'angolo di rotazione dell'entità inserita.
Angolo rotazione del blocco
Specifica l'angolo di rotazione.
Impostare Punto Base
Consente di modificare il punto base dell'entità inserita.
Nuovo punto base <0,0,0>
Specifica un nuovo punto base per l'entità.
Inverti
Consente di invertire la direzione dell'entità inserita.
Multiplo
Consente di inserire più copie della stessa entità specificando un punto di inserimento per ogni istanza o creando una Serie.
Seleziona punto di inserimento
Specifica un punto del disegno corrente in cui l'entità verrà inserita. Continuare a inserire entità finché non si preme Invio per terminare il comando.
Opzioni aggiuntive: [Edita entità inserita/Ruota componente/impostare punto Base/Inverti/Serie]
Serie
Consente di creare una serie associativa dell'entità inserita.
Specificare punto base per serie lineare
Specifica un punto.
Immettere la distanza tra le colonne
Specifica la distanza tra le colonne.
Opzioni aggiuntive: [Direzione]
Immettere la distanza tra le righe
Opzioni aggiuntive: [riga Singola/Rettangolare/Direzione]
Selezionare un punto finale per la creazione della serie
Specifica un punto.
Accettare la serie risultante
Premere Invio per accettare la serie.
Opzioni aggiuntive: [punto Base/Colonne/Righe/Accetta] <Accetta>:
Scala
Permette di scalare il blocco inserito.
Fattore scala per blocco
Specifica il fattore scala.
X scala
Consente di scalare il blocco inserito sull'asse X.
Fattore scala X per blocco:
Specifica il fattore scala X.
Y scala
Consente di scalare il blocco inserito sull'asse X.
Fattore scala Y per blocco:
Specifica il fattore scala Y.
Scala Z
Consente di scalare il blocco inserito sull'asse X.
Fattore scala Z per blocco:
Specifica il fattore scala Z.
Componente meccanico
Inserisce il blocco come 'blocco' meccanico se l'impostazione MECHANICALBLOCKS è abilitata, altrimenti inserisce il blocco come 'componente' meccanico.
Opzioni aggiuntive della barra dei comandi:
Nome
Consente di modificare il nome dell'istanza dell'entità inserita.
Inserire nome del componente <NomePredefinito>
Inserisce un nome per l'entità inserita.
Cambia i solidi 3D di destinazione
Consente di applicare l'entità inserita ai solidi 3D esistenti nel disegno corrente.
Selezionare solidi 3D di destinazione
Seleziona i solidi 3D di destinazione.
Opzioni aggiuntive: [Pulisci/Selezionare tutti i solidi 3d interessati]
Selezionare tutti i solidi 3d interessati
Sono interessati tutti i solidi che intersecano o toccano i solidi nei layer BC_SUBTRACT e BC_UNITE dell'entità inserita.
Pulisci
Cancella il gruppo di selezione per garantire che nessun solido sia influenzato dall'entità inserita.
Inserimento intelligente
Consente di collegare una parte standard Tubazioni a una parte standard Tubazioni esistente. Crea automaticamente i vincoli 3D appropriati tra le due parti e copia le espressioni per i parametri della parte esistente nella nuova parte. Questa opzione è disponibile anche nell'Assistente Tasti di scelta rapida.
Selezionare l'entità in cui inserire o
Passare il cursore sulla parte standard del Piping a cui si desidera collegarsi.
Opzioni aggiuntive: [torna INdietro/Ruota componente/Inverti/Multiplo/opzioni di selezione (?)].
