Panneau Navigateur de projet BIM

Le panneau Navigateur de projet BIM offre un emplacement central pour gérer vos projets BIM.

Vous trouverez le panneau Navigateur de projet BIM sur le côté gauche de l'écran.
Note: Si le Navigateur de projet ne s'affiche pas dans le volet, cliquez avec le bouton droit dans le panneau et sélectionnez Panneaux > Navigateur de projet BIM

Une fois qu'un dessin est enregistré, vous pouvez appuyer sur Créer un projet.

Lors de la création du projet, certains fichiers sont automatiquement générés dans le dossier du projet, comme un fichier de jeu de feuilles (.dst), un fichier de base de données (.bsyslib), un nouveau sous-dossier pour les gabarits de feuilles et un gabarit de feuille par défaut (.dwt).

D'autres fichiers peuvent être ajoutés manuellement au dossier du projet ou peuvent être générés ultérieurement.

  1. Menu
  2. Onglet Info
  3. Onglet feuilles
  4. Sections et vues
  5. Onglet Fichiers
  6. Propriétés personnalisées

Menu

Cliquez sur le bouton Menu (). Un menu contextuel s'affiche.
Rafraîchir
Rafraîchit le panneau Navigateur de projet BIM afin de correspondre aux modifications apportées à tous les projets BIM (par ex. Xref dans les dessins maîtres, les feuilles, les fichiers ajoutés manuellement).
Base de données projet
Ouvre la boîte de dialogue Base de données de projet qui donne un aperçu complet des dessins du projet et des chemins de base de données stockés et trouvés. La boîte de dialogue permet de sélectionner une autre base de données de projet ou de renommer la base de données courante. Il prend également en charge la connexion des dessins listés à la base de données du projet.
Configurer Jeu de feuilles
Ouvre la boîte de dialogue de configuration du jeu de feuilles qui permet de configurer le jeu complet de feuilles nécessaire pour adapter toutes les sections bim du projet.
Mise à jour automatique de l'arrière-plan
Met à jour automatiquement les résultats de la section, sans interrompre le workflow de l'utilisateur. En fait, ceci bascule la variable système ENABLEBIMBKUPDATE.

Onglet Info

Offre une vue d'ensemble complète du projet en cours.

Administrateur de projet
Affiche et définit les éléments suivants :
  • Logo de l'entreprise
  • Logo du projet
  • Base de données projet
  • Jeu de feuilles du projet
  • Gabarit de Présentation de feuille
Contrôle projet
Définit et affiche :
  • Nom du projet
  • Numéro du projet
  • Phase du projet
  • Étape du projet
Propriétés personnalisées du jeu de feuilles
Définit et affiche les propriétés du jeu de feuilles définies par l'utilisateur (par ex. Ville du client, Nom du client, État du client, Rue du client, Ville du projet, État du projet, Rue du projet).
Propriétés personnalisées feuille
Définit et affiche les propriétés de la feuille définies par l'utilisateur ( ex. Vérifié par, Dessiné par).

Propriétés personnalisées

Ouvre la boîte de dialogue Propriétés personnalisées dans laquelle les propriétés personnalisées du jeu de feuilles et des feuilles peuvent être ajoutées, modifiées ou supprimées.

Onglet feuilles

Affiche une liste de feuilles de projet et de sous-ensembles. Vous pouvez développer le nom d'une feuille pour voir ses vues de feuilles

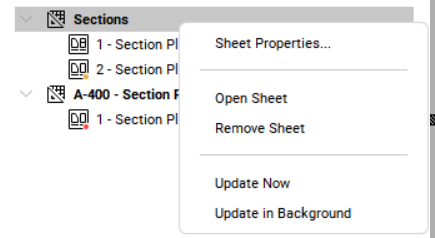

Un menu contextuel s'affiche lorsque vous faites un clic-droit sur uns feuille :

  • Propriétés de la feuille... : ouvre la boîte de dialogue Propriétés de la feuille qui vous permet d'afficher et de modifier les propriétés d'une feuille.
  • Ouvrir feuille : ouvre la feuille.
  • Supprimer feuille : Supprime la feuille.
  • Mettre à jour maintenant : met à jour les vues de la feuille.
  • Mise à jour en arrière-plan : met à jour la vue des feuilles en arrière-plan.

Un menu contextuel s'affiche lorsque vous cliquez avec le bouton droit de la souris sur une vue de feuille :

  • Propriétés de la vue… : ouvre la boîte de dialogue Propriétés de la vue des feuilles qui vous permet de modifier les propriétés d'une vue des feuilles.
  • Affichage Vue : affiche le résultat correspondant et effectue un zoom sur sa fenêtre de visualisation.
  • Supprimer Vue/Résultat : supprime la vue de feuille et le résultat correspondant.
  • Mettre à jour maintenant : met à jour la vue de feuille.
  • Mise à jour en arrière-plan : met à jour la vue de feuille en arrière-plan.

Le menu Ajouter une feuille et un sous-ensemble, qui apparaît en appuyant sur le bouton Ajouter au bas de l'onglet.

  • Ajouter une feuille : ajoute une feuille à l'onglet Feuilles ou au sous-ensemble actuellement sélectionné, le cas échéant.
  • Ajouter un sous-ensemble : ajoute un sous-ensemble à l'onglet Feuilles ou au sous-ensemble actuellement sélectionné, le cas échéant.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur un sous-ensemble :

  • Propriétés du sous-ensemble… : ouvre la boîte de dialogue Propriétés du sous-ensemble qui vous permet de modifier les propriétés d'un sous-ensemble.
  • Renommer : renomme le sous-ensemble.
  • Supprimer un sous-ensemble : supprime le sous-ensemble (uniquement possible lorsqu'il ne contient aucune feuille/sous-ensemble).

Onglet Sections et vues

Affiche une liste des sections de projet organisées par type. Vous pouvez développer un type de section pour voir ses sections.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur une section :

  • Sélectionner entité de coupe : sélectionne l'entité de section dans le dessin du modèle de projet.
  • Renommer : renomme l'entité section.
  • Afficher résultat coupe : affiche le résultat de la section dans la feuille correspondante et effectue un zoom sur sa fenêtre de visualisation. Si ce n'est pas déjà fait, le dessin est ouvert.
  • Mettre à jour maintenant : régénère le résultat de la section.
  • Mise à jour en arrière-plan : met à jour la section en arrière-plan.
  • Générer sur la feuille courante : génère le résultat de la section sur la feuille courante.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur une vue :

  • Placer Vue : Place la vue 3D sélectionnée dans un dessin de section.
Note: Double-cliquez sur une section ou une vue 3D pour sélectionner la section ou l'entité de vue.
Note: Double-cliquez sur une feuille pour l'ouvrir.

Fichiers

Affiche le contenu du dossier du projet :

  • des dessins (modèles, feuilles, ...)
  • horaires, scripts, ...
  • Images
    • logos d'entreprises, images googlemap, photos de sites, etc.
    • PNG créé par script sur la base de vues nommées ;
    • rendus créés dans Bricscad ou Enscape, Twinmotion.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur un dessin :

  • Marquer comme modèle maître : fait du dessin un modèle maître. Cela signifie que toutes les sections ou vues 3D définies dans le dessin ou l'une de ses Xrefs seront répertoriées dans l'onglet Sections et vues.
    Note: Il est permis d'avoir plusieurs dessins maîtres.
  • Supprimer : supprime le dessin de l'explorateur de fichiers.

En appuyant sur le bouton d'ajout, les options suivantes sont disponibles :

Nouvelle planification
Ouvre la boîte de dialogue Page Assistant qui vous permet de créer un calendrier basé sur une définition d'extraction de données nouvelle ou existante.
Importer des Planifications
Ouvre la boîte de dialogue Sélectionner les planifications à importer qui vous permet d'ajouter rapidement une planification BIM, sans la création d'un nouveau fichier .dxd fichier .bcf importé.
Nouveau plan typé
Ouvre la boîte de dialogue Éditeur de plan typé BIM qui vous permet de créer une personnalisation de dessin.
Importer le plan typé
Ouvre la boîte de dialogue Sélectionner un plan typé à importer pour importer une personnalisation de dessin déjà définie.
Importer un script
Ouvre la boîte de dialogue Sélectionner le script à importer à partir duquel importer un script python ou lisp.
Importer gabarits
Ouvre la boîte de dialogue Sélectionner les modèles à importer, dans laquelle vous pouvez choisir d'importer un gabarit.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur une Planification :

  • Générer sur la feuille en cours : génère le résultat de la section sur la feuille en cours.
  • Edit : ouvre la boîte de dialogue Page de l'assistant qui vous permet d'éditer la planification.
  • Renomer : renomme la planification.
  • Dupliquer : crée un doublon de la planification.
  • Supprimer : supprime la planification.

Un menu contextuel s'affiche lorsque vous faites un clic droit sur un sript :

  • pour les fichiers de script python :
    • Exécuter le script : exécute le script python.
    • Ouvrir avec le programme par défaut : ouvre le fichier python avec le programme par défaut.
    • Supprimer : supprime le fichier python.
  • pour les fichiers LISP :
    • Charger le script : charge et exécute le script lisp.
    • Supprimer : supprime le fichier lisp.
  • pour les .csv ou .xls des fichiers :
    • Créer une table : insère la table dans la feuille actuelle à l'aide d'une liaison de données.
    • Supprimer : supprime le fichier .csv ou .xls fichier .bcf importé.
