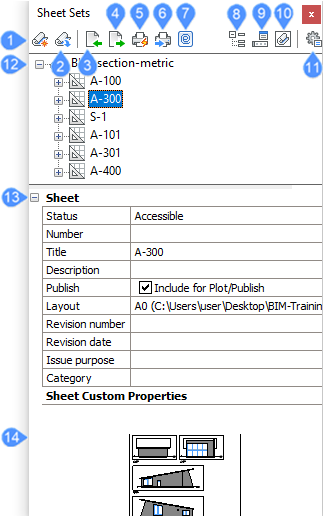

Panel conjuntos de planos (heredados)

El panel Conjuntos de planos (heredados) ofrece una ubicación central para crear y administrar conjuntos de planos.

Nuevo conjunto de trabajo...

Abre el cuadro de diálogo Crear nuevo conjunto de planos.

Abrir conjunto de planos…

Abre el cuadro de diálogo Seleccionar un archivo de conjunto de planos .

Importar desde XML…

Le permite importar un archivo XML que se creó con BricsCAD Exportar a XML.... Abre el cuadro de diálogo Importar conjunto de planos .

Exportar a XML…

Exporta un conjunto de planos en formato XML. Abre el cuadro de diálogo Exportar Conjunto de planos como.

Trazo

Traza los conjunto(s), subconjunto(s) u hoja(s) actualmente seleccionado(s).

Publicar…

Publica el/los conjunto(s), subconjunto(s) o plano(s) actualmente seleccionados. Abre el cuadro de diálogo Publicar.

eTransmit…

Abre el cuadro de diálogo eTransmit. Los conjuntos, subconjuntos u hojas seleccionados actualmente se incluyen en el procedimiento de eTransmit.

Selección de conjuntos de planos...

Abre el cuadro de diálogo Administrar selecciones de planos , donde puede cambiar el nombre de las selecciones de planos o eliminarlas.

Propiedades personalizadas…

Le permite agregar propiedades personalizadas para conjuntos de hojas y hojas. Abre el cuadro de diálogo Propiedades personalizadas .

Ver categorías

Muestra los conjuntos de planos como lista de planos o vista de categorías.

Opciones del conjunto de planos...

Abre las opciones Conjuntos de planos en el cuadro de diálogo Configuración.

Planos

Muestra los conjuntos de planos abiertos y creados.

Los menús contextuales ofrecen herramientas adicionales:

Renumerar...: Abre el cuadro de diálogo Renumerar conjunto de planos, que le permite volver a numerar todos los planos del conjunto de planos.

Nueva(s) hoja(s)...: Muestra el cuadro de diálogo Hoja(s) nueva(s), que le permite agregar planos nuevos al conjunto de planos actual.

Nuevo subconjunto: Agrega un nuevo subconjunto al conjunto de planos actual.

Insertar Tabla Listado Planos: Inserta la tabla de lista de hojas en el dibujo actual.

Abrir: Abre el dibujo con el diseño de la hoja seleccionada.

Abrir como de sólo lectura: Abre el dibujo con el diseño de la hoja seleccionada en modo de solo lectura para protegerlo.

Nota: Puede hacer doble clic en un conjunto de planos o un subconjunto para expandirlo o contraerlo. Haga doble clic en una hoja para abrirla.

Propiedades de hoja

Muestra las propiedades y variables del conjunto, subconjunto o hoja seleccionado.

Vista previa de la hoja

Muestra una miniatura del conjunto de planos seleccionado actualmente sin abrirlo.
