Types de nomenclatures

Il existe 3 types de nomenclature dans BricsCAD :
  • Niveau supérieur

    Contient uniquement des composants de niveau supérieur. Les composants de niveau supérieur sont des composants insérés directement dans l'assemblage principal. Ce type de nomenclature énumère uniquement les composants principaux, sans détails sur les sous-composants.

  • Niveau inférieur

    Contient uniquement des composants de niveau inférieur (pièces). Les composants de niveau inférieur sont des pièces qui ne contiennent pas d'autres pièces ou sous-ensembles. Ce type de nomenclature répertorie toutes les pièces de l'assemblage principal, quel que soit le composant auquel elles appartiennent.

  • Hiérarchique

    Contient tous les composants et leurs sous-composants énumérés directement en dessous. Le numéro de série des sous-composants est une séquence de chiffres séparés par des points (par exemple, « 1.2.3 »). Ce type de nomenclature montre la structure hiérarchique de l'assemblage.

Remarque : La propriété État de nomenclature contrôle les pièces incluses dans une nomenclature. Le niveau d'un composant dans un tableau de nomenclature est défini par rapport à l'État de la nomenclature de tous les composants associés. Par exemple, un composant avec un état de nomenclature de terminal est toujours considéré comme un niveau inférieur, même s'il contient d'autres pièces ou sous-assemblages.

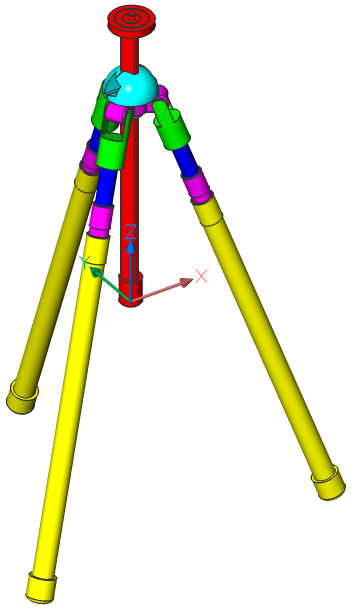

Exemple : assemblage de trépied

Type Nomenclature

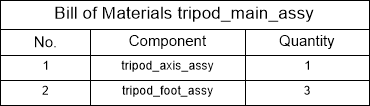

Niveau supérieur

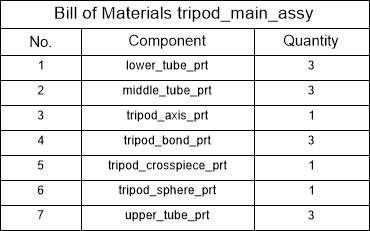

Niveau inférieur

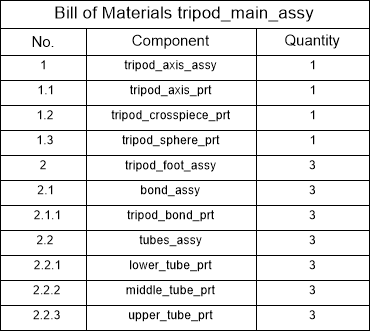

Hiérarchique
