Symbole de soudure (boîte de dialogue)
S'ouvre via : Commande AMWELDSYM
La boîte de dialogue Symbole de soudure vous permet de définir les symboles de soudure par défaut pour la norme de dessin actuelle.
Les paramètres entrés pour les symboles de soudure sont stockés temporairement et utilisés comme valeurs par défaut pour le prochain réglage des symboles de soudure.
La révision la plus récente de la norme à laquelle ce symbole est conforme s'affiche en haut de la boîte de dialogue.

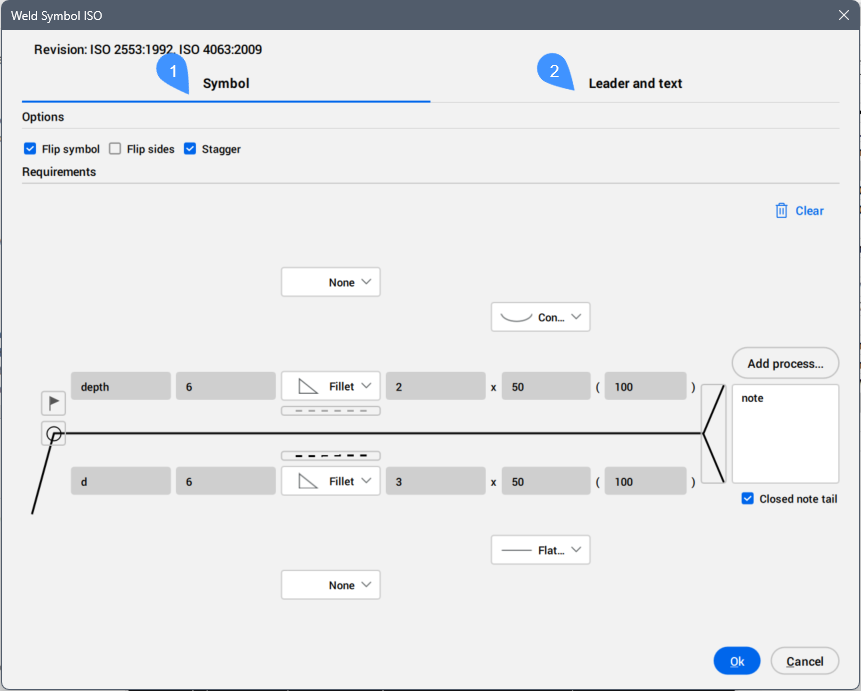

La boîte de dialogue contient deux onglets principaux, Symbole et Ligne de repère et texte.
- Symbole
- Ligne de repère et texte

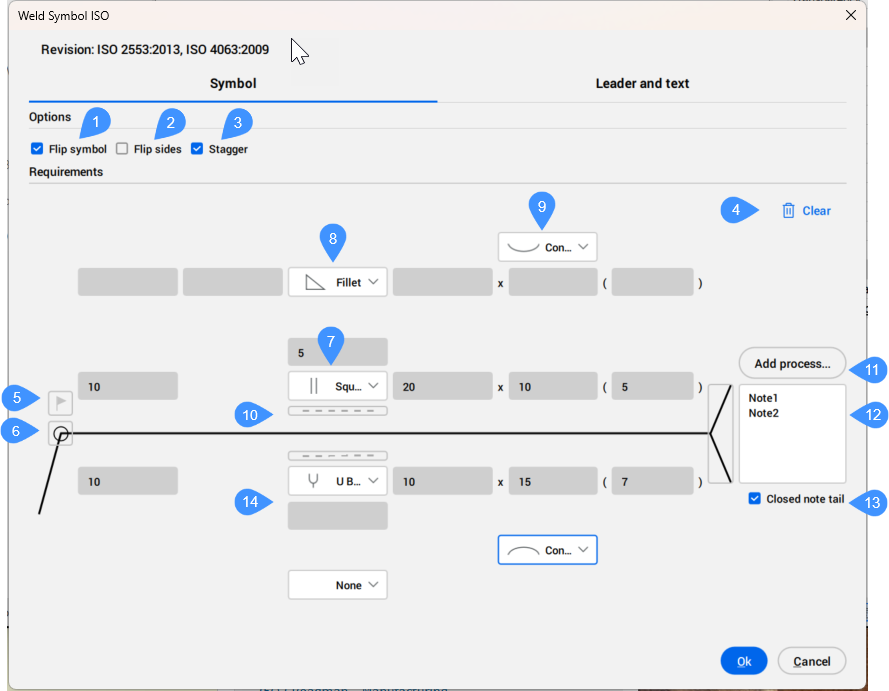

Symbole
Spécifie les caractéristiques du symbole de soudure.
Important : Les paramètres disponibles dépendent du type de soudure et de la norme à laquelle ce symbole est conforme. Après avoir créé un symbole de soudure, vous pouvez modifier ses paramètres dans la boîte de dialogue Symbole de soudure ou dans le panneau Propriétés.
- Symbole d'inversion
- Inverser le côté
- Décalage
- Effacer
- Soudure sur chantier
- Tout autour
- Type de soudure pour le processus actuel pour l'autre côté
- Type de soudure pour le deuxième processus pour l'autre côté
- Contour
- Ligne d'identification
- Ajouter un processus
- Notes de processus
- Prolongement de note fermé
- Exigences de soudure pour le côté de la flèche
- Options
-
- Inverser le symbole (1)
- Spécifie si le symbole est aligné à droite ou à gauche.
- Non coché : s'aligne à droite.
- Coché : s'aligne sur la gauche.
- Inverser le côté (2)
- Remplace le symbole et ses paramètres du côté de la flèche par les symboles de l'autre côté.
- Décalage (3)
- Indique si la soudure est une soudure intermittente décalée. Disponible uniquement si vous sélectionnez des soudures d'angle ou des soudures sur chant ANSI pour les deux côtés.
- Exigences
-
- Effacer (4)
- Efface les derniers paramètres insérés. Les cellules se vident.
- Soudure sur chantier (5)
- Active ou désactive la visibilité du symbole Soudure de champ dans l'opération en cours. Lorsque cette option est activée, elle indique que la soudure doit être effectuée sur le terrain pendant la construction de la structure.
- Tout autour (6)
- Active ou désactive la visibilité du symbole Tout autour (soudure continue) dans l'opération en cours.
- Type de soudure pour le processus actuel de l'autre côté (7)
- Permet de choisir le type de soudure dans la liste déroulante. Chaque type de soudure est accompagné d'un symbole représentant une coupe transversale simplifiée de la soudure.
En fonction du type de soudure et de la norme à laquelle ce symbole est conforme, vous pouvez définir les paramètres de soudure. En survolant un champ, vous obtenez la description du paramètre.
- Profondeur
- Définit la profondeur de la soudure.
- Taille
- Définit la taille de la soudure.
- Nombre
- Définit le nombre de soudures.
- Longueur
- Définit la longueur de la soudure.
- Espacement
- Définit la distance entre les soudures.
- Type de soudure pour le deuxième processus de l'autre côté (8)
- Permet de définir un type de soudure et des paramètres supplémentaires pour le processus courant.
- Contour (9)
- Permet de choisir le contour de finition de la surface de soudure dans la liste déroulante.
- Ligne d'identification (10)
- Affiche la ligne d'identification.
- Ajouter un processus (11)
- Permet d'ajouter un nouveau processus.
- Notes sur le processus (12)
- Ajoute une note précisant les exigences en matière de soudage.
- Prolongement de note fermé (13)
- Dessine une boîte autour de la note de prolongement.
- Exigences de soudure pour le côté de la flèche (14)
- Permet de définir le type de soudure et les paramètres pour le côté de la flèche, de manière similaire au type de soudure pour l'autre côté.

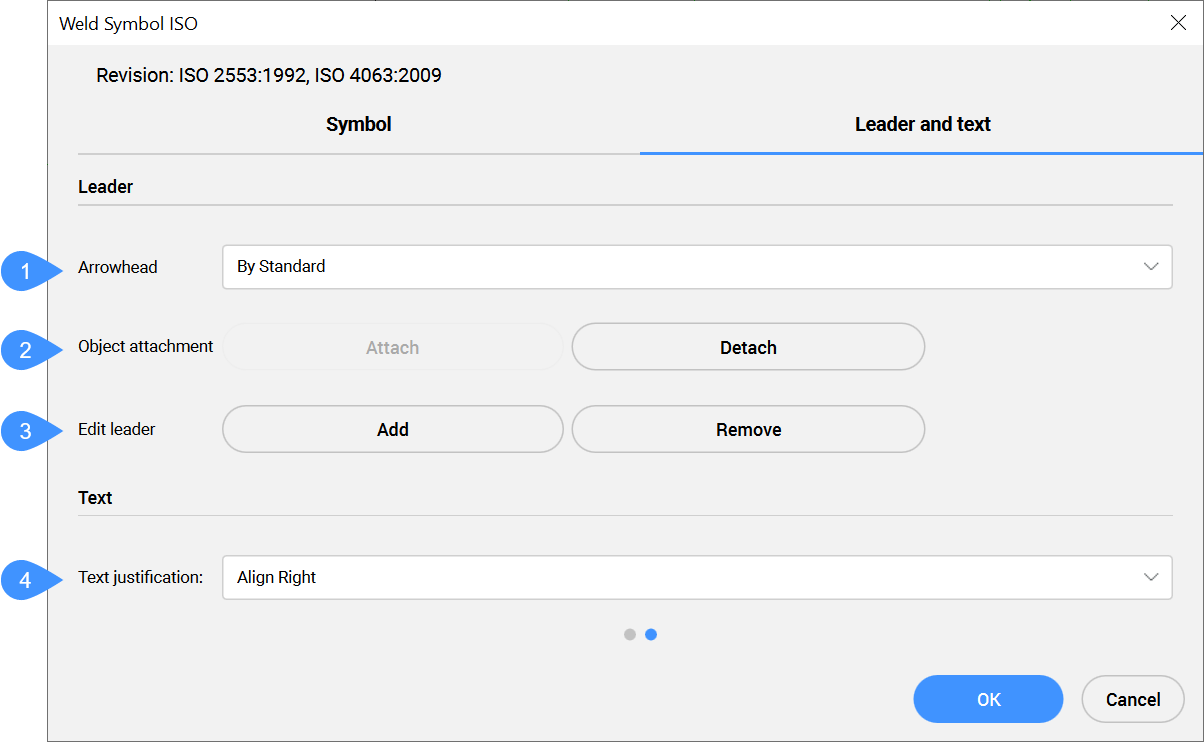

Ligne de repère et texte
Spécifie les caractéristiques de l'en-tête et du texte.
- Pointe de flèche
- Attachement de l'objet
- Modifier la ligne de repère
- Justification de texte
- Ligne de repère
-
- Pointe de flèche (1)
- Définit le type de pointe de flèche par défaut pour les symboles de soudure.
- Attachement d'objet (2)
- Définit si le symbole de la ligne de repère est attaché ou détaché de l'objet.
- Attacher
- Attache le symbole à l'objet sélectionné.
- Détacher
- Détache le symbole de l'objet.
- Modifier la ligne de repère (3)
- Modifie les segments de la ligne de repère.
- Ajouter
- Ajoute de nouveaux segments ou nœuds à la ligne de repère.
- Retirer
- Supprime des segments ou nœuds à la ligne de repère.
- Texte
-
- Justification du texte (4)
- Spécifie si le texte du symbole est aligné à droite, au centre ou à gauche.
