AMWELDSYM (commande)
Crée un symbole de soudure dans l'espace de dessin.
Icône :
Méthode
Sélectionnez l'entité à laquelle vous souhaitez attacher le symbole de soudure et spécifiez les points pour son emplacement. La boîte de dialogue Symbole de soudure s'ouvre et vous permet de personnaliser le symbole de soudure.
Note: Pour placer les symboles de soudure dans les vues de dessin (espace papier), utilisez la commande BMWELDSYMRETRIEVE.
- Il existe deux cas d'utilisation pour activer les entités mécaniques :
-
- Lors de la création d'un nouveau dessin qui contient des entités mécaniques :
- Définissez la variable système LOADMECHANICAL2D sur 1 pour l'activer.
- Commencez un nouveau dessin en utilisant un gabarit Mechanical 2d.
- Lors de l'ouverture d'un dessin contenant des entités mécaniques :
- Définissez la variable système LOADMECHANICAL2D sur 1 pour l'activer.
- Ouvrez un dessin ACM existant et démarrez la création de symboles spéciaux.
- Lors de la création d'un nouveau dessin qui contient des entités mécaniques :
Note: Ces cotes sont compatibles avec l'ancienne application AutoCAD® Mechanical.
Note: Les cotes seront ajoutées au calque AM_5.
Note: Après l'ouverture d'un dessin contenant des entités mécaniques, le remplissage d'autres dessins avec des données mécaniques sera effectué à la demande contrairement aux versions précédentes. Ce sera possible lorsqu'un utilisateur copiera les entités mécaniques dans le dessin de base. Dans le cas de la copie d'entités qui ne sont pas liées aux données mécaniques, un dessin de base ne sera pas rempli avec des données mécaniques.
Note: Lorsque vous ouvrez un dessin contenant des entités mécaniques, mais que la variable système
LOADMECHANICAL2D est désactivée, une bulle d'avertissement s'affiche dans la barre d'état. Elle décrit la situation et fournit un lien hypertexte pour activer et charger immédiatement les modules Mechanical 2D.

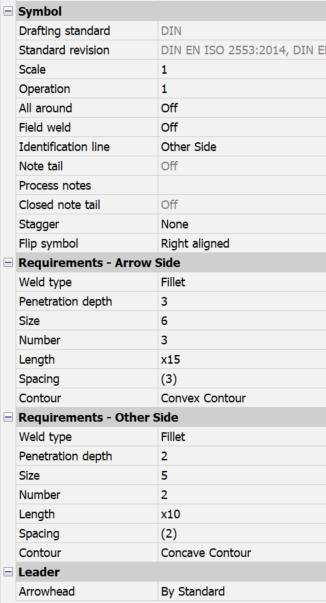

Après avoir créé le prototype de symbole avec la commande AMWELDSYM, l'utilisateur peut configurer les propriétés exactes du symbole de surface dans le panneau Propriétés :
- Symbole
-
- Sur tout le pourtour
- Affiche ou masque le symbole de type sur tout le pourtour sur le symbole de soudure.
- Soudure sur chantier
- Affiche ou masque le symbole de soudure sur chantier.
- Prolongement de note
- Spécifie l'utilisation du prolongement de la ligne de référence.
- Notes de traitement
- Définit les notes de traitement.
- Prolongement de note fermé
- Définit la suite de note fermé.
- Décalage
- Choisit entre le mouvement et le décalage en miroir pour les soudures intermittentes des deux côtés.
- Inverser le symbole
- Choisit entre l'alignement à gauche ou à droite pour le symbole de soudure.
- Exigences - Côté flèche
-
- Type de soudure
- Définit le type de soudure à partir des options ci-dessous :
-
- Profondeur
- Spécifie la profondeur de la rainure de la soudure.
- Taille
- Définit la taille de la soudure.
- Longueur
- Définit la longueur de la soudure.
- Espacement
- Définit la dimension de l'espacement pour la soudure intermittente.
- Contour
- Définit la forme de la soudure.
- Exigences - Autre côté
- Définit le type et les dimensions de la soudure de l'autre côté.
- Ligne de repère
- Définit le type de pointe de flèche par défaut pour les symboles de soudure.
