BMCONNECTER (commande)

Connecte deux blocs mécaniques entre eux.

BricsCAD Mechanical

Icône :

Description

Connecte deux blocs mécaniques en créant des contraintes 3D entre leurs entités de connexion. En outre, dans le cadre de l'option d'Assemblage complet de bride, un joint et un assemblage de boulons sont insérés, redimensionnés et raccordés à une paire de brides.

Méthode

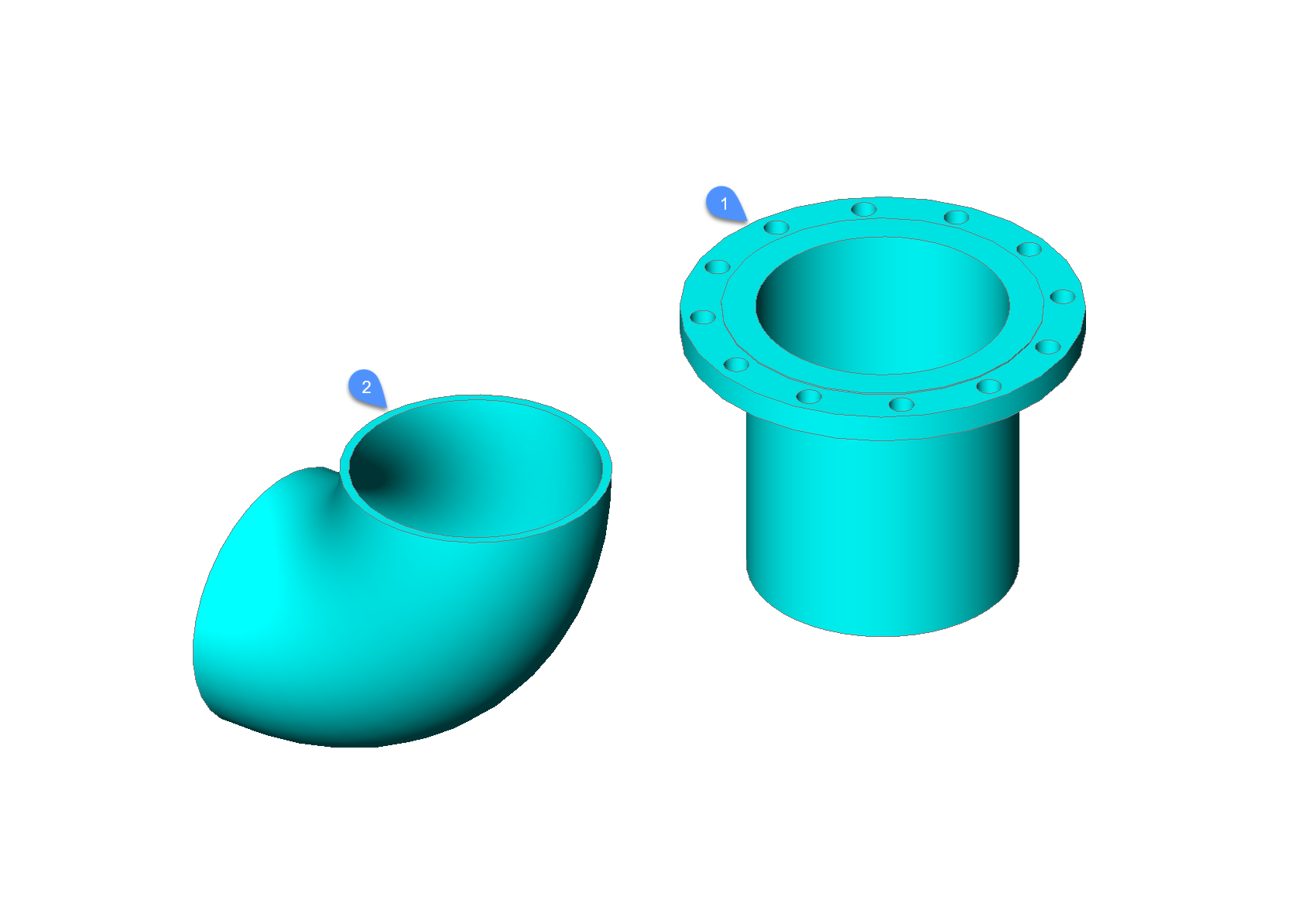

Sélectionnez le bloc mécanique à connecter
Sélectionnez le bloc mécanique à connecter. (1)
Sélectionnez le bloc mécanique cible
Sélectionnez le bloc mécanique auquel vous souhaitez vous connecter. (2)

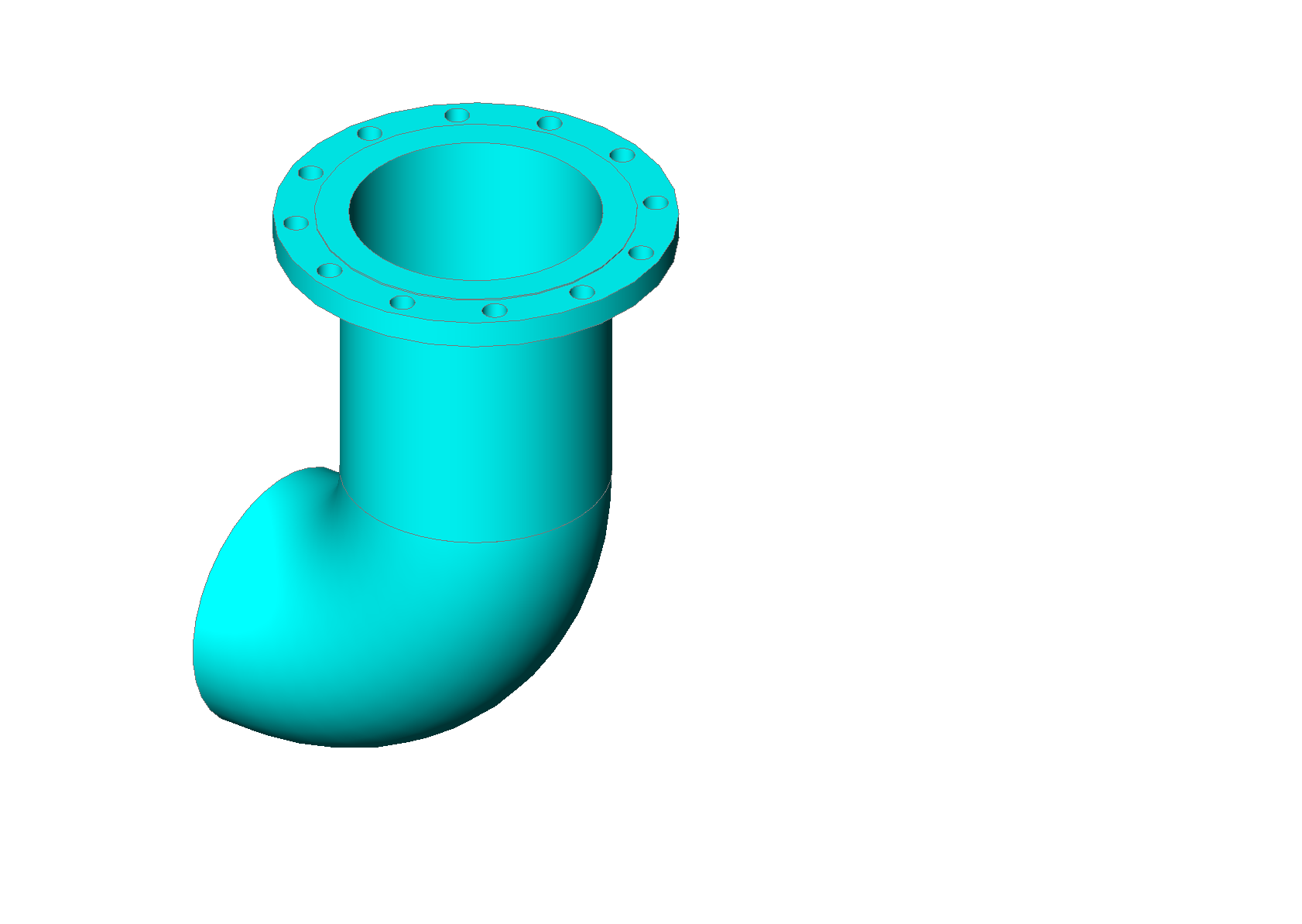

La commande crée automatiquement un ensemble de contraintes 3D pour connecter correctement les pièces et maintenir leur position relative avant toute autre modification.

Options de la commande

Inverser
La paire suivante de points de connexion et de lignes est sélectionnée pour le bloc mécanique(1).
Assemblage complet du rebord

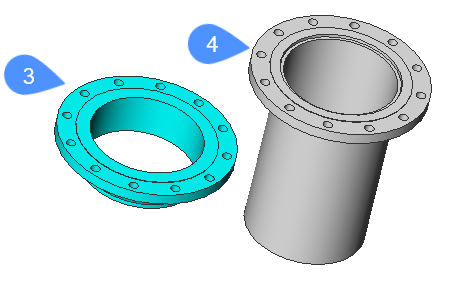

Un joint et un assemblage de boulons peuvent être sélectionnés pour relier automatiquement les brides (3) et (4).

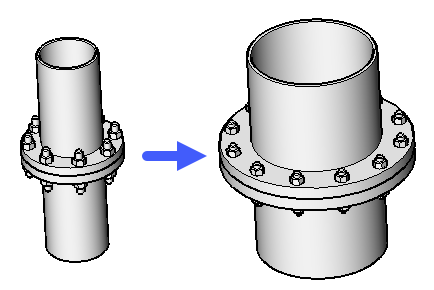

Si les paramètres Taille et le classement des brides, des joints et des boulons sont liés aux paramètres globaux Taille et Classement, l'assemblage de la bride sera mis à jour correctement lorsque ces paramètres globaux seront modifiés.

Joint
Permet de choisir un joint pour l'assemblage de bride.
Liste des joints disponibles (?)
Répertorie tous les joints disponibles dans la ligne de commande.
Trajectoire
Permet de choisir un joint personnalisé dans la boîte de dialogue d'ouverture de fichier standard Sélectionner un fichier de joint.
Effacer
Retire le joint choisi.
Montage de boulons
Sélectionne un fichier de montage de boulons
Remarque : Le boulonnage est un assemblage paramétrique d'éléments de fixation pour une paire de trous, par exemple, un goujon et 4 écrous. Tous les écrous sont du même type. Deux de ces écrous peuvent être supprimés, selon le paramètre Nombre d'écrous.
Remarque : L'assemblage de boulonnerie est un assemblage paramétrique qui contient un ensemble polaire de boulonneries (et d'entités 2d de connexion). Ses paramètres Taille et Classement peuvent être liés aux paramètres globaux correspondants.
Remarque : L'assemblage de bride est un assemblage d'une paire de brides connectées, d'un joint et d'un assemblage de boulons.
Trajectoire
Permet de choisir un montage de boulons existant dans la boîte de dialogue d'ouverture de fichier standard Sélectionner un fichier de montage de boulons.
Générer
Génère un montage de boulons à partir d'un boulon.
Trajectoire
Permet de choisir un boulon existant dans la boîte de dialogue d'ouverture de fichier standard Sélectionner un fichier de boulonnage.
Générer
Génère un boulonnage.
Sélectionnez un goujon
Lister les goujons disponibles (?)
Répertorie tous les goujons disponibles dans la ligne de commande.
Trajectoire
Permet de choisir un goujon personnalisé dans la boîte de dialogue d'ouverture de fichier standard Sélectionner un fichier de goujon.
Sélectionnez un écrou
Liste les écrous disponibles (?)
Répertorie tous les écrous disponibles dans la ligne de commande.
Trajectoire
Permet de choisir un écrou personnalisé dans la boîte de dialogue d'ouverture de fichier standard Sélectionner un fichier d'écrou.
Spécifiez le nom du boulonnage
Donnez un nom au boulonnage généré ci-dessus et enregistrez-le dans la boîte de dialogue Sélectionner le fichier de boulonnage.
Spécifiez le nom du montage de boulons
Donnez un nom à l'assemblage généré ci-dessus et enregistrez-le dans la boîte de dialogue Sélectionner le fichier d'assemblage.
Conserver le fichier de boulonnage
Spécifie s'il faut conserver le fichier de boulonnage
Sélectionner le nombre d'écrous
Spécifie le nombre d'écrous.
Incrément de longueur par défaut
Spécifie l'incrément de longueur du goujon.
Auto
Applique le goujon, l'écrou, l'incrément de longueur et le nombre d'écrous par défaut pour le montage de boulons.
Un assemblage temporaire de boulons est généré et choisi. Son fichier sera supprimé à la fin de l'exécution de la commande.
Effacer
Retire le montage de boulons choisi.

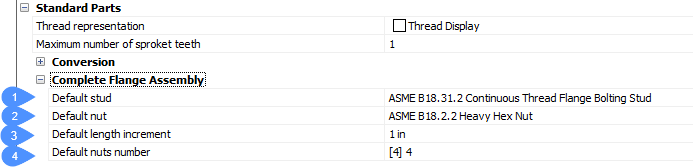

Paramètres
Ouvre la boîte de dialogue Paramètres :
  1. FlangeAsmDefaultGasket - joint par défaut pour générer un assemblage de boulons.
  2. BoltingAsmDefaultStud - goujon par défaut pour générer un montage de boulons.
  3. BoltingAsmDefaultNut - écrou par défaut pour générer un montage de boulons.
  4. BoltingAsmDefaultLengthIncrement - incrément de longueur par défaut pour le goujon par défaut.
  5. BoltingAsmDefaultNutsNumber - nombre d'écrous par défaut pour le montage de boulons.
Retour
Renvoie aux options de ligne de commande précédentes.
Terminer
Réalise l'assemblage de bride, des joints et des boulons.
