Boîte de dialogue Analyse de l'altitude
S'ouvre via :
- pour les entités de surface TIN ou TIN différentielle > Panneau Explorateur civil > Onglet Styles visuels > la Section Analyse TIN > Champ Analyse d'altitude > cliquez sur les trois points de droite
- pour les entités de surface TIN ou TIN différentielles sélectionnées > Panneau Propriétés > Section Analyse TIN > Champ Altitudes > Liste déroulante > Option Modifier...

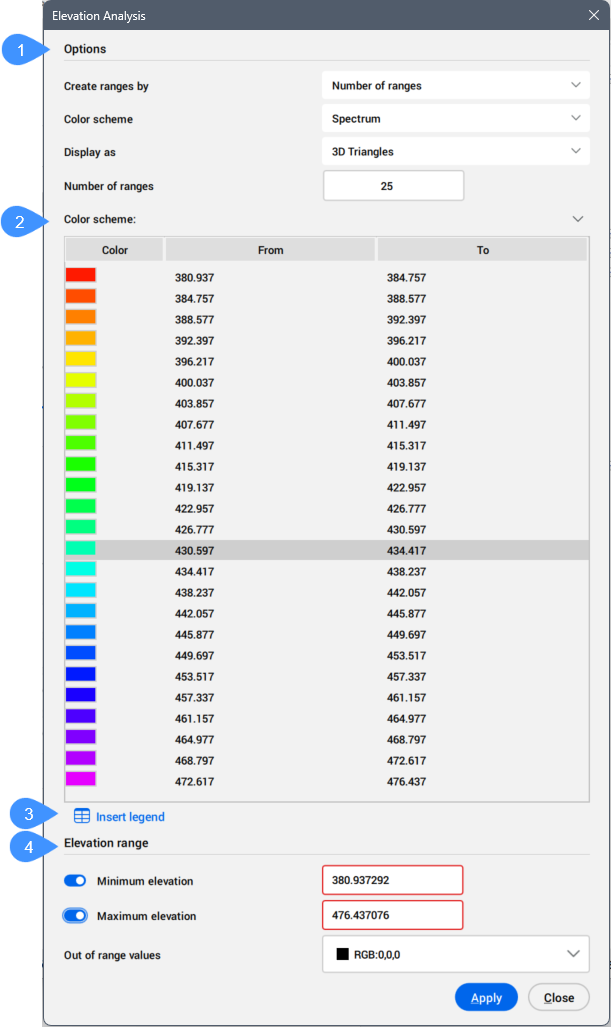

La boîte de dialogue Analyse de l'altitude vous permet de définir les paramètres de création de l'analyse de l'altitude de la surface TIN.
- Options
- Palette de couleurs
- Insérer une légende
- Intervalle d'altitude
Options
Permet de spécifier les paramètres de création de l'analyse de l'altitude de la surface TIN.
- Créer des intervalles par
- Permet de choisir entre les méthodes de création d'une analyse de l'altitude :
- Nombre d'intervalles : applique la couleur à la surface TIN en utilisant un nombre spécifié de plages d'altitude, chacune s'affichant dans la couleur qui lui est attribuée.
- Intervalle : applique la couleur aux plages d'altitude en fonction de l'altitude de base et de l'intervalle spécifiés. Par défaut, l'altitude de base est définie sur le point le plus bas de la surface TIN, mais vous pouvez spécifier une valeur d'altitude de base différente.
- Intervalle référentiel : applique la couleur aux plages d'altitude en fonction de l'altitude de base et de référence spécifiées. Vous pouvez choisir un schéma de couleurs distinct pour les plages d'altitude au-dessus et au-dessous de la référence.
Important : Selon la manière dont vous créez les intervalles, différentes propriétés sont disponibles.
- Palette de couleurs
- Permet de sélectionner la palette de couleurs pour l'analyse de l'altitude.
Choisissez parmi les options disponibles :
- Spectre
- Terre
- Hydro
- Gris
- Rouges
- Verts
- Bleus
- Personnalisé
- Palette de couleurs au-dessus du référentiel
- Permet de sélectionner la Palette de couleurs au-dessus du référentiel.
- Palette de couleurs en dessous du référentiel
- Permet de sélectionner la Palette de couleurs en dessous du référentiel.
- Afficher comme
- Sélectionnez les éléments de surface TIN utilisés pour créer l'analyse d'altitude.
Choisissez parmi les options disponibles :
- Triangles 3D
- Courbes de niveau 3D
- Points
- Triangles 2D
- Contours 2D
Remarque : Désactivez l'affichage des triangles sur la surface TIN pour améliorer la visibilité de l'analyse de l'altitude.
- Référentiel
- Spécifie l'analyse du référentiel.
- Altitude de la base
- Spécifie l'altitude de départ utilisée pour colorer la surface TIN par intervalles. Les plages d'altitude sont calculées en ajoutant la valeur de l'intervalle à l'altitude de base.
- Nombre d'intervalles
- Spécifie le nombre de plages d'altitude utilisées pour appliquer les couleurs à la surface TIN. Vous pouvez modifier les plages d'altitude et les couleurs des bandes individuelles dans la section Schéma de couleurs.
- Intervalle
- Spécifie l'intervalle pour l'analyse de l'altitude.
Palette de couleurs
Affiche les couleurs correspondantes pour les plages d'altitude en fonction de la palette de couleurs sélectionnée.
Remarque : Lorsque vous créez une plage à l'aide de l'option Nombre d'intervalles, vous pouvez modifier les valeurs de l'altitude dans le tableau.
Insérer une légende
Insère le tableau des couleurs à un emplacement spécifié dans le dessin.
Intervalle d'altitude
Définit les altitudes minimales et maximales entre lesquelles les couleurs sont appliquées à la surface TIN en fonction des plages d'altitude et des couleurs spécifiées. Les valeurs inférieures à l'altitude minimale et supérieures à l'altitude maximale sont colorées à l'aide de la couleur sélectionnée dans la section Valeurs aberrantes.
- Altitude minimale
- Lorsque cette option est activée, vous pouvez spécifier une valeur d'altitude minimale. Les altitudes de la surface du TIN inférieures à cette valeur s'affichent dans une couleur différente, comme défini dans la section Valeurs aberrantes.
- Altitude maximale
- Lorsqu'elle est activée, vous pouvez spécifier une valeur d'altitude maximale. Les altitudes de la surface TIN supérieures à cette valeur s'affichent dans une couleur différente, comme défini dans la section Valeurs aberrantes.
- Valeurs aberrantes
- Permet de définir la représentation des couleurs pour les altitudes dont les valeurs se situent en dehors de l'intervalle défini.
