Éditeur de routines (boîte de dialogue)
S'ouvre via : Gérer les routines (BMINSPECTASSEMBLAGE) (boîte de dialogue)
La boîte de dialogue Éditeur de routines vous permet de créer des critères qui seront pris en considération dans l'outil Inspecter l'assemblage.
Tous les paramètres de fixation et chacun des critères d'assemblage sont stockés dans un fichier JSON de routine qui peut être importé ou exporté, ce qui permet de partager les fichiers de routine entre différents utilisateurs.
- Nom de la routine
- Paramètres généraux
- Critères
Nom de la routine
Spécifie le nom du profil sous lequel les règles sont regroupées.
Paramètres généraux
Permet de créer un outil de préconfiguration des fixations.
- Fixations
- Définit les filtres permettant d'identifier les fixations dans l'assemblage. La commande BMINSPECTASSEMBLAGE traite les fixations différemment selon les critères suivants. Pour l'amplitude de mouvement de l'outil, seules les fixations sont prises en compte (si elles ont des correspondances ou non avec un outil). Les fixations ne sont pas prises en compte pour les critères de dégagement et de visibilité.
Critères
Trois catégories de critères seront prises en considération pour l'inspection de l'assemblage.

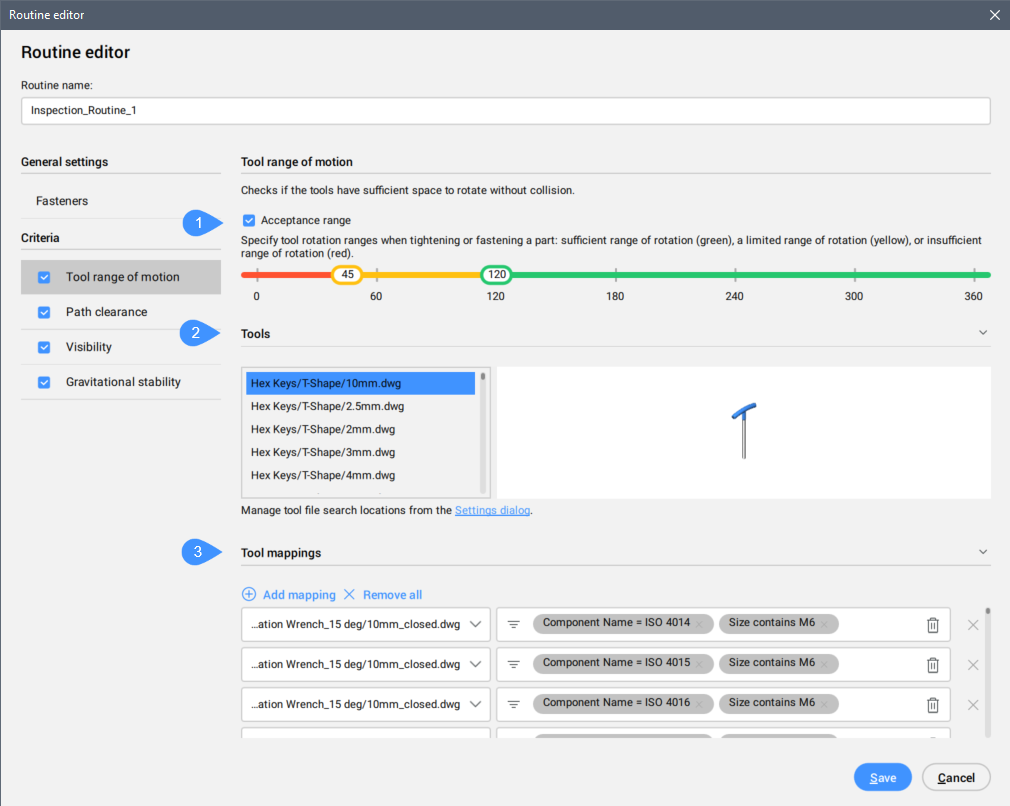

- Amplitude de mouvement de l'outil
-
- Plage d'acceptation
- Outils
- Correspondance des outils
Évalue si les outils disposent d'un espace de manœuvre suffisant. Par exemple, il s'agit de savoir si chaque élément de fixation dispose d'un espace suffisant pour être manipulé avec l'outil spécifique.
- Plage d'acceptation
- Spécifie les plages de rotation de l'outil lors du serrage ou de la fixation d'une pièce : plage de rotation suffisante (vert), limitée (jaune) ou insuffisante (rouge).
- Outils
- Liste les outils disponibles (une série de clés hexagonales standard et un tournevis) stockés dans le dossier d'installation C:\Program Files\Bricsys\BricsCAD V26 en_US\UserDataCache\Support\en_US\DesignLibrary\Outils qui sont chargés automatiquement en tant qu'outils.
- Correspondance des outils
- Permet de définir plusieurs correspondances outil-fixation afin d'évaluer plusieurs outils par fixation.
- Ajouter des correspondances
- Permet d'ajouter des correspondances.
- Tout supprimer
- Supprime toutes les correspondances.

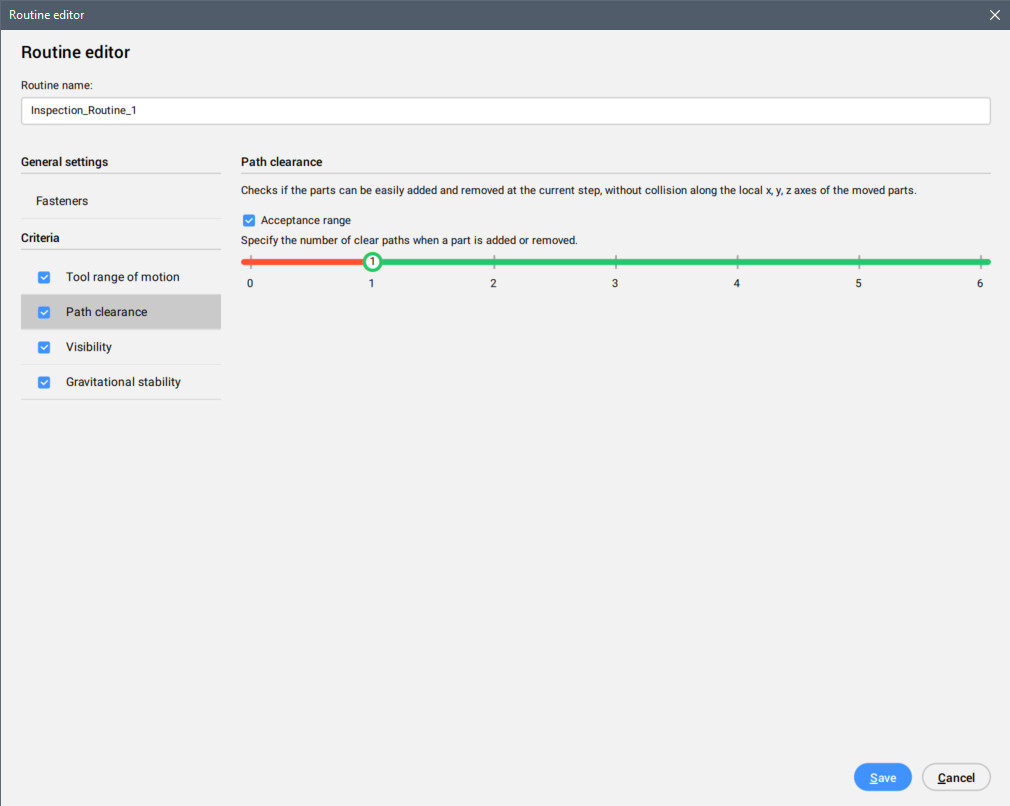

- Dégagement du chemin
-
Évalue si chaque pièce ou élément de fixation peut être facilement ajouté et retiré dans l'étape en cours sans collision le long des directions des six axes de coordonnées locales, appelés « axes locaux » X, Y et Z.
- Plage d'acceptation
- Spécifiez les plages de dégagement lorsqu'une pièce est ajoutée ou supprimée : le chemin est exempte d'obstacles (vert), partiellement entravée (jaune) ou bloquée (rouge).

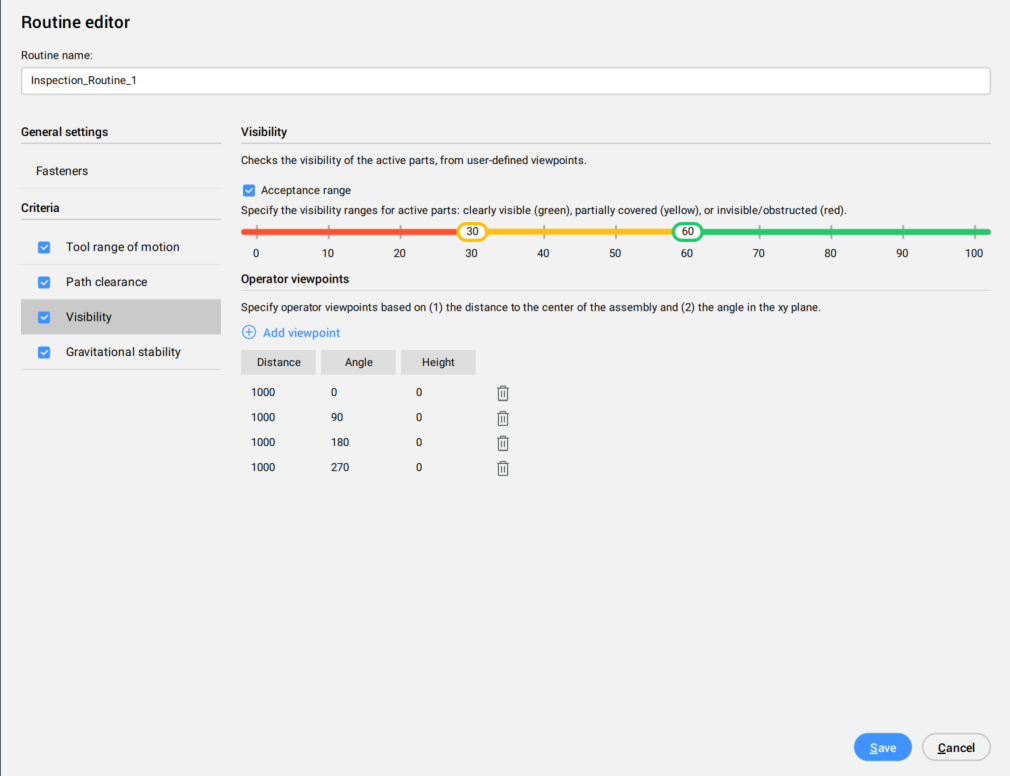

- Visibilité
-
Évalue la visibilité des pièces actives à partir des points de vue définis par l'utilisateur. Les points de vue de l'opérateur sont définis par la distance par rapport au centre de l'assemblage et l'angle dans le plan XY.
- Plage d'acceptation
- Permet de spécifier les plages de visibilité des parties actives : bien visibles (vert), partiellement couvertes (jaune), ou invisibles/obstruées (rouge).
- Ajouter un point de vue
- Ajoute un point de vue pour vérifier la visibilité.

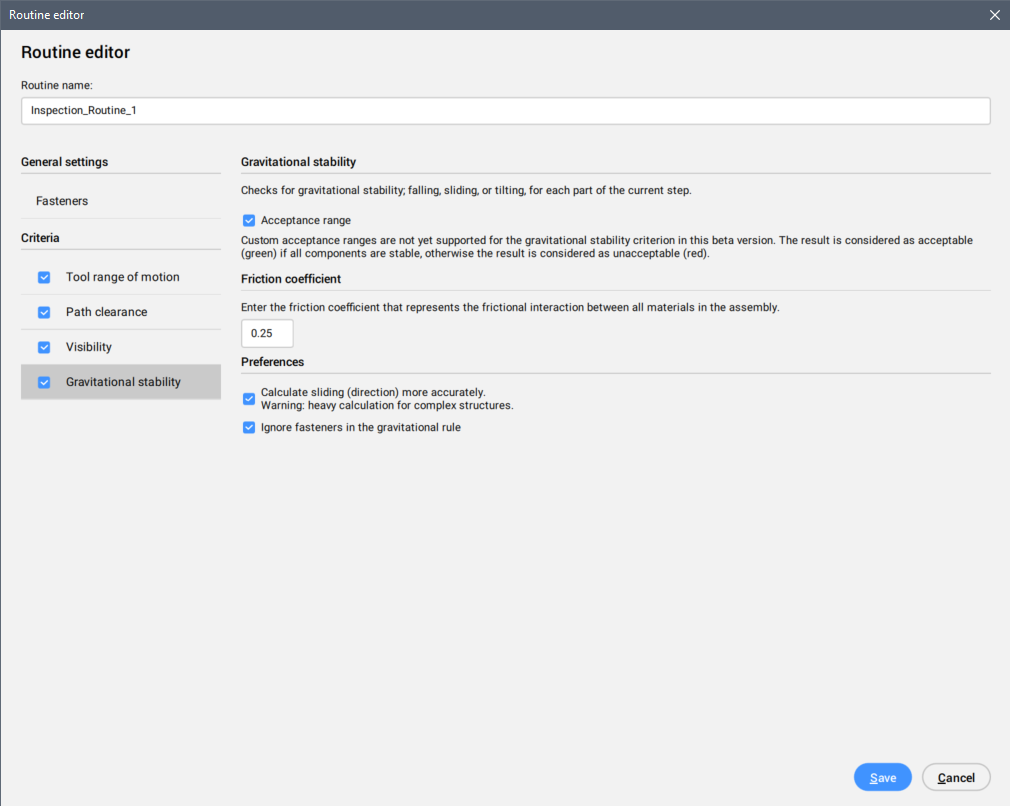

- Stabilité gravitationnelle
-
