Le proprietà dei componenti e i menu contestuali si trovano nel Navigatore Meccanico.
Component context menus are displayed by right mouse click on the component, and component properties are displayed automatically when selecting one or several components in the Mechanical Browser.

Components can be: Main, Insert and Subcomponent.
|
Icone |
|
Stile di Visualizzazione Renderizzato
|
Stile di visualizzazione Wireframe
|
Nascosta
|
Componente che non contiene sottocomponenti |
* |
* |
* |
Componente che contiene sottocomponenti |
* |
* |
* |
Componente Parte Standard |
 |
 |
 |
* I componenti esterni hanno una freccia verde aggiunta:
o
Menu Contestuale
|
|
Menu contestuale del Componente Principale
|
Fare clic con il pulsante destro del mouse sul nome del componente principale:

-
Aggiorna: aggiorna la gerarchia dei componenti meccanici per il disegno corrente nel caso in cui siano stati modificati i file esterni di riferimento dei sottocomponenti.
-
Stile di Visualizzazione: Tutto da Finestra: applica lo Stile di Visualizzazione corrente a tutti i componenti dell'assieme (vedere il comando ShadeMode).

-
Commuta tutto in locale: consente di commutare tutti i componenti in componenti locali (consultare il comando BmLocalize).
-
Commuta tutto in esterno : consente di commutare tutti i componenti in componenti esterni (consultare il comando BmExternalize) .
-
Aggiungi nuovo parametro: crea un nuovo parametro nell'assemblaggio.
-
Crea vista esplosa: crea un blocco con una rappresentazione esplosa dell'assieme corrente
-
Chiudi tutto: comprime il componente principale e tutti i componenti e sottocomponenti.
-
Espandi tutto: espande il componente principale e tutti i componenti e sottocomponenti.
|
Menu contestuale del Componente
|
Cliccare con il tasto destro del mouse sul nome di un componente

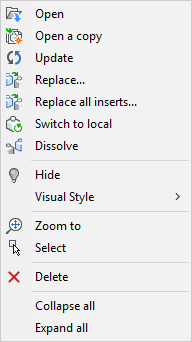

Menu contestuale dei Componenti Esterni (a sinistra), menu contestuale dei Componenti Locali (a destra):

-
Apri: apre il disegno di riferimento (vedere il comando BmOpen).
-
Apri una copia: Apre una copia di un componente elemento come nuovo disegno (vedere il comando BmOpenCopy).
-
Aggiorna: ricarica tutti i componenti di riferimento dai file esterni e aggiorna le tabelle dei materiali BOM (consultare il comando BmUpdate).
-
Sostituisci: sostituisce un componente elemento (si veda il comando BmReplace). Sostituendo un elemento locale lo si trasforma in un elemento esterno.
-
Sostituisci tutti gli elementi: sostituisce tutti gli elementi che fanno riferimento alla stessa origine (consultare il comando BmReplace). La sostituzione degli elementi locali li trasforma in elementi esterni.
-
Commuta in locale: commuta un componente esterno in un componente interno (vedere il comando BmLocalize).
-
Commuta in esterno: commuta un componente interno in un componente esterno (vedi il comando BmExternalize).
-
Imposta il materiale sul componente ...: assegna un materiale fisico al componente locale.
-
Rimuove materiale dal componente ... : rimuove la definizione del materiale fisico dal componente locale.
- BOM status: Parameter to control the appearance of the component in BOM tables
- Dissolvi: dissolve un componente meccanico inserito nel disegno corrente (vedere il comando BmDissolve).
-
Unlink: Breaks the connection between a component insert (e.g. a Window) and a 3D solid (e.g. a Wall) retaining the opening.
-
Nascondi ( ) / Mostra ( ): nasconde o mostra il componente selezionato.
-
Escludi tutti gli elementi dalla sezione: imposta la proprietà Sezionabile di tutti gli elementi simili su NO. Definisce se un elemento è interessato dal comando VistaSezione.
-
Stile di Visualizzazione: Visualizza il menu Stile di Visualizzazione. Sono disponibili gli Stili di Visualizzazione salvati nel disegno corrente.

-
Da Finestra: esegue il rendering del componente selezionato in base allo shademode della vista corrente (consultare il comando ShadeMode).
-
Tutto da Finestra: esegue il rendering di tutti i componenti in base allo shademode della vista corrente (consultare il comando ShadeMode).
-
Zoom a: ingrandisce il gruppo di selezione.
-
Seleziona: seleziona il componente.
-
Elimina: rimuove il componente selezionato e i relativi sottocomponenti dall'assieme.
-
Chiudi tutto: comprime il componente principale e tutti i componenti e sottocomponenti.
-
Espandi tutto: espande il componente principale e tutti i componenti e sottocomponenti.
|
Menu contestuale dei Sottocomponenti
|
Menu contestuale dei Componenti Esterni (a sinistra), menu contestuale dei Componenti Locali (a destra):

-
Apri: apre il disegno di riferimento (vedere il comando BmOpen).
-
Apri una copia: Apre una copia di un componente elemento come nuovo disegno (vedere il comando BmOpenCopy).
-
Nascondi ( ) / Mostra ( ): nasconde o mostra il sottocomponente selezionato.
- Escludi tutti gli elementi dalla sezione: imposta la proprietà Sezionabile di tutti gli elementi simili su NO. Definisce se un elemento è interessato dal comando VistaSezione.
-
Stile di Visualizzazione: vedere Stile di Visualizzazione Componente.
-
Zoom a: ingrandisce il gruppo di selezione.
-
Chiudi tutto: comprime il componente principale e tutti i componenti e sottocomponenti.
-
Espandi tutto: espande il componente principale e tutti i componenti e sottocomponenti.
|
Menu contestuale del Componente Principale
|
Fare clic con il tasto destro su un vincolo:

-
Link al parametro: stabilisce un collegamento tra uno o più parametri del componente e i parametri dell'assieme.
-
Chiudi tutto: comprime il componente principale e tutti i componenti e sottocomponenti.
-
Espandi tutto: espande il componente principale e tutti i componenti e sottocomponenti.
|
Proprietà
|
|
Proprietà dei componenti principali
|
Fare clic con il pulsante destro del mouse sul nome del componente principale:

-
Nome: digita un nome per il componente principale. Per impostazione predefinita, il nome del componente principale è uguale al nome del file.
-
Descrizione: descrizione facoltativa del componente principale.
-
File: Mostra il percorso ed il nome del dwg.
-
Tipo estensione: consente di identificare il componente come componente BIM o Caratteristica di Lamiera.
-
Inserisci come: selezionare Componente locale o Componente esterno.
-
Sezionabile: definisce se il componente è influenzato dal comando VistaSezione.
- Componente standard: definisce se questo componente è standard o no.
- BOM status: defines behavior of this component in BOM table.
-
Materiale: materiale del componente principale. Nome, Densità e l'opzionale Descrizione sono definiti nella finestra di dialogo Materiali fisici. Selezionare il nodo Materiale, quindi effettuare una delle seguenti operazioni:
-
Clicca il pulsante Sfoglia ( ) per aprire la finestra di dialogo Materiali Fisici e scegliere un materiale nell'elenco Progetto o Libreria. La proprietà Densità del materiale selezionato viene utilizzata dal comando BmMassProp.
-
Click the Delete button ( ). The Material field reads <Inherit>. When the component is inserted in an assembly, the Material definition is copied from the main component of the assembly.
|
Proprietà del componente elemento
|
Fai clic sul nome del sottocomponente:

-
Nome: digita un nome per il componente principale. Per impostazione predefinita, il nome del componente principale è uguale al nome del file.
-
Nome componente: nome del componente come definito nel file di origine.
-
Descrizione: descrizione del componente come definita nel file di origine.
-
Visibile: consente di mostrare o nascondere il componente nell'assieme. Fare clic sul campo Visibile, quindi fare clic sul pulsante freccia giù e selezionare Sì o No o fare doppio clic sul campo Visibile per alternare la visibilità del componente.
-
Sezionabile: definisce se il componente è influenzato dal comando VistaSezione
- Componente standard: definisce se questo componente è standard o no.
- BOM status: defines behavior of this component in BOM table.
-
Stile di Visualizzazione: consente di controllare lo stile di visualizzazione del componente. Come impostazione predefinita lo stile di visualizzazione viene ereditato dalla finestra. Fare clic sul campo Stile di Visualizzazione, quindi fare clic sul pulsante freccia giù e selezionare uno stile di visualizzazione nell'elenco.
-
File: Mostra il percorso ed il nome del file dwg di riferimento.
-
Material: Shows the material of the component. If the in the material the source file is set to <Inherit>, the material is copied from the main component. If the material is defined explicitly in the source file, this material is used.
|
Proprietà sottocomponente
|
Fai clic sul nome del sottocomponente:

-
Nome: nome del componente come definito nel file di origine del componente principale
-
Nome componente: nome del componente come definito nel file di origine.
-
Descrizione: descrizione del componente come definita nel file di origine.
-
Visibile: consente di mostrare o nascondere il componente nell'assieme. Fare clic sul campo Visibile, quindi fare clic sul pulsante freccia giù e selezionare Sì o No o fare doppio clic sul campo Visibile per alternare la visibilità del componente.
-
Sezionabile: definisce se il componente è influenzato dal comando VistaSezione
- Componente standard: definisce se questo componente è standard o no.
- BOM status : defines behavior of this component in BOM table.
- Stile di Visualizzazione: consente di controllare lo stile di visualizzazione del componente. Come impostazione predefinita lo stile di visualizzazione viene ereditato dalla finestra.
Fare clic sul campo Stile di Visualizzazione, quindi fare clic sul pulsante freccia giù e selezionare uno stile di visualizzazione nell'elenco.
-
File: Mostra il percorso ed il nome del file dwg di riferimento.
-
Material: Shows the material of the subcomponent. If the in the material the source file is set to <Inherit>, the material is copied from the main component or the parent component. If the material is defined explicitly in the source file, this material is used.
|
Metodi di Selezione
|
|
Seleziona un componente nel modello.
|
Il componente si evidenzia nel Navigatore Meccanico.
|
Fare clic su un componente nel Navigatore Meccanico
|
Selezionare il componente nel disegno. Usa la barra spaziatrice per selezionare il componente.
|
