Manipulator

O manipulator é uma ferramenta de manuseio e controle versátil para rapidamente mover, rotacionar, escalar e espelhar entidades selecionadas. Mantendo a tecla Crtl pressionada ao iniciar uma ação mantém a entidade original e cria uma cópia. Ao selecionar uma entidade, o manipulator é exibido em um local e orientação controlados pelo usuário. A localização e orientação são controlados de forma semelhante a um UCS dinâmico. Quando várias entidades são selecionadas simultaneamente, o manipulador inicialmente é colocado em seu centro geométrico. Quando uma seleção é construída passo-a-passo a localização inicial do manipulator é preservada. O manipulator pode ser arrastado fácil e diretamente para qualquer local desejado, ou orientação, usando suas alças.

versátil rapidamente rotacionar e espelhar entidades selecionadas. Mantendo a tecla Crtl pressionada ao iniciar uma ação mantém a entidade original e cria uma cópia. Ao selecionar uma entidade, o manipulator é exibido em um local e orientação controlados pelo usuário. A localização e orientação são controlados de forma semelhante a um UCS dinâmico. Quando várias entidades são selecionadas simultaneamente, o manipulador inicialmente é colocado em seu centro geométrico. Quando uma seleção é construída passo-a-passo a localização inicial do manipulator é preservada. O manipulator pode ser arrastado fácil e diretamente para qualquer local desejado, ou orientação, usando suas alças.

Dependendo do tipo de operação e se dimensões dinâmicas estão ativas, um campo de entrada dinâmica fica disponível para definir a distância, ângulo ou fator de escala.

dimensões dinâmicas

Passo de Snap Ajustável

O tamanho do passo de encaixe é automaticamente adaptado ao fator de zoom da tela atual se SNAPTYPE = 2. O AdaptiveGridStepSize SETTING controla o menor tamanho de etapa disponível. O tamanho do passo adaptativo é usado pela Régua do Manipulador, que permite modificar rapidamente entidades usando valores precisos, sem precisar digitar números.

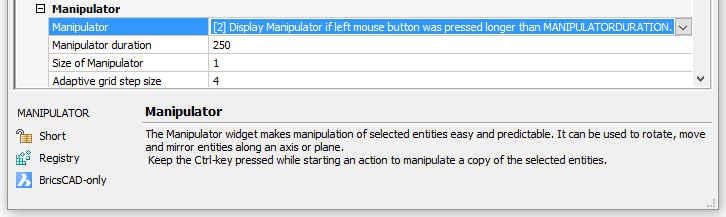

Configurações do Manipulator

Para exibir as configurações do manipulador no diálogo Configurações:

Configurações

Clique bot. direito no Manipulator.
Escolha Configurações do Manipulador no menu de contexto.

Clique bot. direito no Manipulator.

Escolha Configurações do Manipulador no menu de contexto.

Configurações do Manipulador

Nome:	Descrição
Manipulator	Controla a exibição do assistente Manipulator. 0: o Manipulator não é exibido. 1 = exibe Manipulator sempre que entidades estejam selecionadas 2: Exibir o Manipulator quando o botão esquerdo do mouse for pressionado mais do que o valor atual de MANIPULATORDURATION.
Duração do Manipulator	Especifica quanto tempo o botão esquerdo do mouse deve ser pressionado, durante a seleção de entidade, para acionar a exibição do manipulator. O valor é expresso em milissegundos.
Tamanho do manipulador	Especifica o tamanho do manipulador em relação ao padrão. São aceitos valores entre 0.5 e 2.0
Tamanho do passo de grade adaptável	Define o espaçamento de snap em pixels para o modo Adaptive Snap de grade da variável de sistema SNAPTYPE. São aceitos valores entre 2 e 100

Nome:

Descrição

Manipulator

Controla a exibição do assistente Manipulator.

0: o Manipulator não é exibido.

1 = exibe Manipulator sempre que entidades estejam selecionadas

2: Exibir o Manipulator quando o botão esquerdo do mouse for pressionado mais do que o valor atual de MANIPULATORDURATION.

Duração do Manipulator

Especifica quanto tempo o botão esquerdo do mouse deve ser pressionado, durante a seleção de entidade, para acionar a exibição do manipulator. O valor é expresso em milissegundos.

Tamanho do manipulador

Especifica o tamanho do manipulador em relação ao padrão. São aceitos valores entre 0.5 e 2.0

Tamanho do passo de grade adaptável

Define o espaçamento de snap em pixels para o modo Adaptive Snap de grade da variável de sistema SNAPTYPE. São aceitos valores entre 2 e 100

Nome:

Descrição

Nome:

Descrição

Manipulator

Controla a exibição do assistente Manipulator.

0: o Manipulator não é exibido.

1 = exibe Manipulator sempre que entidades estejam selecionadas

2: Exibir o Manipulator quando o botão esquerdo do mouse for pressionado mais do que o valor atual de MANIPULATORDURATION.

Manipulator

Controla a exibição do assistente Manipulator.

0: o Manipulator não é exibido.

1 = exibe Manipulator sempre que entidades estejam selecionadas

2: Exibir o Manipulator quando o botão esquerdo do mouse for pressionado mais do que o valor atual de MANIPULATORDURATION.

Controla a exibição do assistente Manipulator.

0: o Manipulator não é exibido.

1 = exibe Manipulator sempre que entidades estejam selecionadas

2: Exibir o Manipulator quando o botão esquerdo do mouse for pressionado mais do que o valor atual de MANIPULATORDURATION.

Duração do Manipulator

Especifica quanto tempo o botão esquerdo do mouse deve ser pressionado, durante a seleção de entidade, para acionar a exibição do manipulator. O valor é expresso em milissegundos.

Duração do Manipulator

Especifica quanto tempo o botão esquerdo do mouse deve ser pressionado, durante a seleção de entidade, para acionar a exibição do manipulator. O valor é expresso em milissegundos.

Tamanho do manipulador

Especifica o tamanho do manipulador em relação ao padrão. São aceitos valores entre 0.5 e 2.0

Tamanho do manipulador

Especifica o tamanho do manipulador em relação ao padrão. São aceitos valores entre 0.5 e 2.0

Tamanho do passo de grade adaptável

Define o espaçamento de snap em pixels para o modo Adaptive Snap de grade da variável de sistema SNAPTYPE. São aceitos valores entre 2 e 100

Tamanho do passo de grade adaptável

Define o espaçamento de snap em pixels para o modo Adaptive Snap de grade da variável de sistema SNAPTYPE. São aceitos valores entre 2 e 100

O layout do Manipulator

Verifique a opção Cor Clássica no menu de contexto do manipulador para o layout clássico. Desmarque a opção para o layout padrão.

Cor Clássica


Padrão	Clássico

Padrão

Clássico

Padrão

Clássico

Padrão

Clássico

4 alças

1: alça âncora
2: cabo do eixo

1: alça âncora

2: cabo do eixo

12 zonas de gatilho de comando:

3: eixo
4: ponta de flecha
5: amostra de plano
6: arco de rotação

3: eixo

4: ponta de flecha

5: amostra de plano

6: arco de rotação

Quando a vista atual é paralela a um dos eixos principais do sistema de coordenadas, como em uma vista em planta, o manipulator é simplificado para uma versão 2D.

A localização e orientação do Manipulator

A localização inicial e orientação do tripé do Manipulator 3D depende:

O tipo de entidade.
O ponto em que você clica na entidade.

O tipo de entidade.

O ponto em que você clica na entidade.

Tipo de Entidade	Ponto de seleção	Manipulator
Tipo de Entidade	Ponto de seleção	Ponto Ancoragem	Orientação:
Linha	Próximo da extremidade	Na extremidade	Eixo-X através da outra extremidade
Linha	Próximo do ponto médio	No ponto médio	Eixo-X através da extremidade mais próxima
Polilinha Segmento de arco	Próximo ao vértice	No vértice	Eixo-X através do outro vértice do segmento de linha selecionado
Polilinha Segmento de arco	Próximo ao ponto médio do segmento	No ponto médio do segmento	Eixo-X através do vértice mais próximo
Polilinha Segmento de arco	No segmento de arco	No centro do arco	Eixo-X através do vértice mais próximo
Arco	Aleatório	No centro do arco	Eixo-X através da extremidade mais próxima
Círculo	Aleatório	No centro do círculo	Eixo-X Paralelo com o eixo-X do atual sistema de coordenadas
Spline	Aleatório	Na extremidade mais próxima	Através da outra extremidade
Região	Em um segmento de linha	Na extremidade mais próxima do segmento de linha	Eixo-X através da outra extremidade
Região	Em um segmento de arco	No centro do segmento de arco	Eixo-X através da extremidade mais próxima do segmento de arco
Texto, TextoM Bloco, RefEx	Aleatório	Na origem da entidade	Eixo-X no ângulo de rotação da entidade.
Sólido 3D* Face de Sólido 3D*	Em uma face do sólido	No vértice mais próximo	Eixo-x ao longo da borda mais próxima Plano-XY na face selecionada.
Múltiplas Entidades	Aleatório	No centro geométrico do conjunto de seleção**	Paralelo com os eixos do atual sistema de coordenadas

Tipo de Entidade

Ponto de seleção

Ponto Ancoragem

Orientação:

Linha

Próximo da extremidade

Na extremidade

Eixo-X através da outra extremidade

Próximo do ponto médio

No ponto médio

Eixo-X através da extremidade mais próxima

Polilinha
Segmento de arco

Próximo ao vértice

No vértice

Eixo-X através do outro vértice do segmento de linha selecionado

Próximo ao ponto médio do segmento

No ponto médio do segmento

Eixo-X através do vértice mais próximo

Polilinha
Segmento de arco

No segmento de arco

No centro do arco

Eixo-X através do vértice mais próximo

Arco

Aleatório

No centro do arco

Eixo-X através da extremidade mais próxima

Círculo

Aleatório

No centro do círculo

Eixo-X Paralelo com o eixo-X do atual sistema de coordenadas

Spline

Aleatório

Na extremidade mais próxima

Através da outra extremidade

Região

Em um segmento de linha

Na extremidade mais próxima do segmento de linha

Eixo-X através da outra extremidade

Em um segmento de arco

No centro do segmento de arco

Eixo-X através da extremidade mais próxima do segmento de arco

Texto, TextoM
Bloco, RefEx

Aleatório

Na origem da entidade

Eixo-X no ângulo de rotação da entidade.

Sólido 3D*
Face de Sólido 3D*

Em uma face do sólido

No vértice mais próximo

Eixo-x ao longo da borda mais próxima

Plano-XY na face selecionada.

Múltiplas Entidades

Aleatório

No centro geométrico do conjunto de seleção**

Paralelo com os eixos do atual sistema de coordenadas

Tipo de Entidade

Ponto de seleção

Manipulator

Tipo de Entidade

Ponto de seleção

Manipulator

Ponto Ancoragem

Orientação:

Ponto Ancoragem

Orientação:

Linha

Próximo da extremidade

Na extremidade

Eixo-X através da outra extremidade

Linha

Próximo da extremidade

Na extremidade

Eixo-X através da outra extremidade

Próximo do ponto médio

No ponto médio

Eixo-X através da extremidade mais próxima

Próximo do ponto médio

No ponto médio

Eixo-X através da extremidade mais próxima

Polilinha
Segmento de arco

Próximo ao vértice

No vértice

Eixo-X através do outro vértice do segmento de linha selecionado

Polilinha
Segmento de arco

Próximo ao vértice

No vértice

Eixo-X através do outro vértice do segmento de linha selecionado

Próximo ao ponto médio do segmento

No ponto médio do segmento

Eixo-X através do vértice mais próximo

Próximo ao ponto médio do segmento

No ponto médio do segmento

Eixo-X através do vértice mais próximo

Polilinha
Segmento de arco

No segmento de arco

No centro do arco

Eixo-X através do vértice mais próximo

Polilinha
Segmento de arco

No segmento de arco

No centro do arco

Eixo-X através do vértice mais próximo

Arco

Aleatório

No centro do arco

Eixo-X através da extremidade mais próxima

Arco

Aleatório

No centro do arco

Eixo-X através da extremidade mais próxima

Círculo

Aleatório

No centro do círculo

Eixo-X Paralelo com o eixo-X do atual sistema de coordenadas

Círculo

Aleatório

No centro do círculo

Eixo-X Paralelo com o eixo-X do atual sistema de coordenadas

Spline

Aleatório

Na extremidade mais próxima

Através da outra extremidade

Spline

Aleatório

Na extremidade mais próxima

Através da outra extremidade

Região

Em um segmento de linha

Na extremidade mais próxima do segmento de linha

Eixo-X através da outra extremidade

Região

Em um segmento de linha

Na extremidade mais próxima do segmento de linha

Eixo-X através da outra extremidade

Em um segmento de arco

No centro do segmento de arco

Eixo-X através da extremidade mais próxima do segmento de arco

Em um segmento de arco

No centro do segmento de arco

Eixo-X através da extremidade mais próxima do segmento de arco

Texto, TextoM
Bloco, RefEx

Aleatório

Na origem da entidade

Eixo-X no ângulo de rotação da entidade.

Texto, TextoM
Bloco, RefEx

Aleatório

Na origem da entidade

Eixo-X no ângulo de rotação da entidade.

Sólido 3D*
Face de Sólido 3D*

Em uma face do sólido

No vértice mais próximo

Eixo-x ao longo da borda mais próxima

Plano-XY na face selecionada.

Sólido 3D*
Face de Sólido 3D*

Em uma face do sólido

No vértice mais próximo

Eixo-x ao longo da borda mais próxima

Plano-XY na face selecionada.

Eixo-x ao longo da borda mais próxima

Plano-XY na face selecionada.

Múltiplas Entidades

Aleatório

No centro geométrico do conjunto de seleção**

Paralelo com os eixos do atual sistema de coordenadas

Múltiplas Entidades

Aleatório

No centro geométrico do conjunto de seleção**

Paralelo com os eixos do atual sistema de coordenadas

* Consulte Modos de Seleção para aprender a selecionar uma face de sólido 3D ou o sólido inteiro.
A posição do manipulator não muda quando mais entidades são adicionadas ao conjunto de seleção.

Modos de Seleção

Para exibir o Manipulator quando várias entidades estão selecionadas

Faça um dos seguintes:

Selecione as entidades uma-por-uma ou use seleção por janela, e clique para selecionar a última entidade
Defina o valor da variável de sistema MANIPULATOR para 1: Exibir o manipulator sempre que as entidades estão selecionadas.
Compor o conjunto de seleção, então lançar o comando MANIPULAR.

Selecione as entidades uma-por-uma ou use seleção por janela, e clique para selecionar a última entidade

Defina o valor da variável de sistema MANIPULATOR para 1: Exibir o manipulator sempre que as entidades estão selecionadas.

de Exibir o manipulator sempre que as entidades

Compor o conjunto de seleção, então lançar o comando MANIPULAR.

o comando MANIPULAR

Para reorientar o Manipulator

Para mover o Manipulator

Faça um dos seguintes:

Arraste o Manipulator por sua alça de âncora (1). Especificar o novo local usando snaps
a entidade. A alça de âncora desaparaece para evitar sobreposição com alças de entidade.
Coloque o cursor sobre o Manipulator, e clique bot. direito e escolha Mover no menu de contexto. Especifique o novo local usando snaps a entidade

Arraste o Manipulator por sua alça de âncora (1). Especificar o novo local usando snaps
a entidade. A alça de âncora desaparaece para evitar sobreposição com alças de entidade.

Coloque o cursor sobre o Manipulator, e clique bot. direito e escolha Mover no menu de contexto. Especifique o novo local usando snaps a entidade

escolha

Para rotacionar o Manipulator

Arraste uma de suas alças de eixo (2) para rotacionar o manipulator. Escolha um ponto ou digite um valor no campo de entrada dinâmica para especificar o ângulo de rotação.

Para reorientar o Manipulator

Coloque o cursor sobre o Manipulator, clique bot. direito e escolha Reorientar no menu de contexto.
Você será solicitado: Especificar a origem do manipulator:
Escolha um ponto.
O ponto de ancoragem do Manipulator é colocado no ponto especificado. Você
será solicitado: Aponte no eixo-X ou : <Accept>
Escolha um ponto.
O Manipulator gira sobre seu eixo-X.
Você é solicitado: Aponte o plano-XY com valor positivo Y ou : <Accept>
Escolha um ponto para definir a nova posição do Manipulator.

Coloque o cursor sobre o Manipulator, clique bot. direito e escolha Reorientar no menu de contexto.
Você será solicitado: Especificar a origem do manipulator:

Reorientar

Escolha um ponto.
O ponto de ancoragem do Manipulator é colocado no ponto especificado. Você
será solicitado: Aponte no eixo-X ou : <Accept>

Escolha um ponto.
O Manipulator gira sobre seu eixo-X.
Você é solicitado: Aponte o plano-XY com valor positivo Y ou : <Accept>

Escolha um ponto para definir a nova posição do Manipulator.

Para alinhar o Manipulator com um sistema de coordenadas

Mova o cursor sobre o Manipulator, clique com o botão direito e selecione uma opção no menu de contexto:

Alinhar com WCS: os eixos do Manipulator são forçados a ficar paralelos aos eixos correspondentes do Sistema de Coordenadas Mundo
Alinhar com UCS: se um UCS é atualmente o sistema de coordenadas ativo, os eixos do Manipulator são forçados a ficar paralelos aos eixos correspondentes do UCS.

Alinhar com WCS: os eixos do Manipulator são forçados a ficar paralelos aos eixos correspondentes do Sistema de Coordenadas Mundo

Alinhar com UCS: se um UCS é atualmente o sistema de coordenadas ativo, os eixos do Manipulator são forçados a ficar paralelos aos eixos correspondentes do UCS.

Para alinhar o Manipulator com a face de um sólido

Mova o cursor sobre uma barra, clique bot. direito e escolha Personalizar no menu de contexto.
Sobrevôe o mouse sobre a face de um sólido.
O plano-XY do Manipulator alinha-se com a face do sólido sob o cursor.
Faça um dos seguintes:
- Snap a um ponto sobre a face selecionada, ou em uma de suas arestas.
- Bata a tecla Shift para bloquear o plano-XY para a face selecionada, e encaixe a um ponto fora da face.

Mova o cursor sobre uma barra, clique bot. direito e escolha Personalizar no menu de contexto.

Personalizar

Sobrevôe o mouse sobre a face de um sólido.
O plano-XY do Manipulator alinha-se com a face do sólido sob o cursor.

Faça um dos seguintes:

Snap a um ponto sobre a face selecionada, ou em uma de suas arestas.
Bata a tecla Shift para bloquear o plano-XY para a face selecionada, e encaixe a um ponto fora da face.

Faça um dos seguintes:

Snap a um ponto sobre a face selecionada, ou em uma de suas arestas.
Bata a tecla Shift para bloquear o plano-XY para a face selecionada, e encaixe a um ponto fora da face.

Snap a um ponto sobre a face selecionada, ou em uma de suas arestas.

Bata a tecla Shift para bloquear o plano-XY para a face selecionada, e encaixe a um ponto fora da face.

Passo de Snap Ajustável

Configurações do Manipulator

Nome:

Descrição

Nome:

Descrição

Nome:

Descrição

Nome:

Nome:

Descrição

Descrição

O layout do Manipulator

A localização e orientação do Manipulator

Tipo de Entidade

Ponto de seleção

Manipulator

Ponto Ancoragem

Orientação:

Tipo de Entidade

Ponto de seleção

Manipulator

Ponto Ancoragem

Orientação:

Tipo de Entidade

Ponto de seleção

Manipulator

Tipo de Entidade

Tipo de Entidade

Ponto de seleção

Ponto de seleção

Manipulator

Manipulator

Ponto Ancoragem

Orientação:

Ponto Ancoragem

Ponto Ancoragem

Orientação:

Orientação:

* Consulte Modos de Seleção para aprender a selecionar uma face de sólido 3D ou o sólido inteiro. A posição do manipulator não muda quando mais entidades são adicionadas ao conjunto de seleção.

Para exibir o Manipulator quando várias entidades estão selecionadas

Para reorientar o Manipulator

Para mover o Manipulator

Para rotacionar o Manipulator

Para reorientar o Manipulator

Para alinhar o Manipulator com um sistema de coordenadas

Para alinhar o Manipulator com a face de um sólido

Artigos relacionados

Não encontrou o que procura?

* Consulte Modos de Seleção para aprender a selecionar uma face de sólido 3D ou o sólido inteiro.
A posição do manipulator não muda quando mais entidades são adicionadas ao conjunto de seleção.
