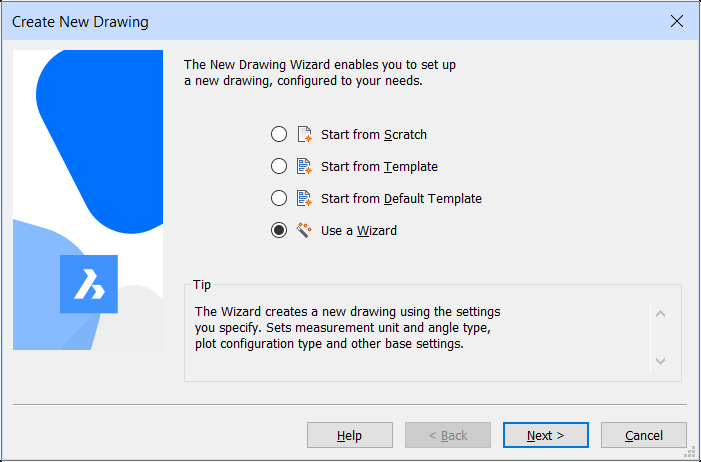

NewWiz

Opção

Descrição

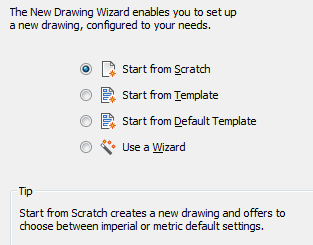

Começar do Zero

Inicia o novo desenho usando o arquivo de modelo padrão especificado pela variável BaseFile:

1. Iniciar a partir de um Template

2. Clique em Próximo

3. Escolha um sistema de medição:



   • Imperial (pés e polegadas) - novo desenho é baseado no arquivo default-imperial.dwt e assim usa medidas imperiais.
   • Métrico - novo desenho é baseado no arquivo tpadrão-mm.dwt e assim usa medições métricas

4. Clique em Abrir

Observe que o programa abre um novo desenho cujo conteúdo depende do arquivo de modelo padrão.

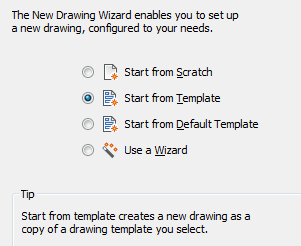

Começar a partir de modelo

Inicia o novo desenho com um arquivo de modelo:

1. Iniciar a partir de um Template

2. Clique em Próximo

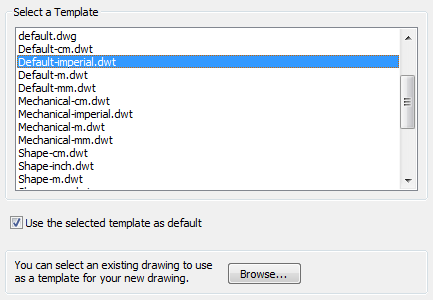

3. Escolha um arquivo para agir como o modelo de uma das seguintes maneiras:

   • Sob Selecione um modelo, escolha um dos nomes de arquivo DWT. Esses arquivos são armazenados na pasta especificada pela variável TemplatePath; o local padrão é C: \ Users\useid\ AppData \ Local \ Bricsys \ BricsCAD \ V19x64 \ pt_BR \ Templates \
   • Clique em Procure, e navegue até uma pasta com arquivos de desenho; você pode usar os seguintes tipos de tipos
     de arquivo para um modelo:
     DWG - arquivos de desenho
     DWT - arquivos de intercâmbio de desenho - arquivos de modelo DXF

4. Ligar a opção Usar o template selecionado como padrão quando você quiser este arquivo como template a partir de agora. Se for assim, então o programa atualiza o valor na variável BaseFile.

5. Clique em Abrir

Observe que o programa abre um novo desenho cujo conteúdo depende do arquivo de modelo selecionado.

Inicia de um Template Padrão

Inicia novos desenhos com o template padrão, como ficou definido pela variável
de
sistema BASEFILE.

1. Iniciar a partir de um Template

2. Clique em Abrir

Observe que o programa abre um novo desenho cujo conteúdo depende do arquivo de modelo padrão.

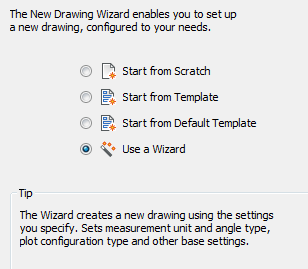

Usar um &Assistente

Inicia o novo desenho percorrendo um assistente que o orienta ao longo do caminho:

1. Escolha Use um assistente.

2. Clique em Próximo



3. Escolha um sistema de medição:

   • Imperial (pés e polegadas) - novo desenho é baseado no arquivo default-imperial.dwt e assim usa medidas imperiais.
   • Métrico - novo desenho é baseado no arquivo tpadrão-mm.dwt e assim usa medições métricas

4. Clique em Próximo

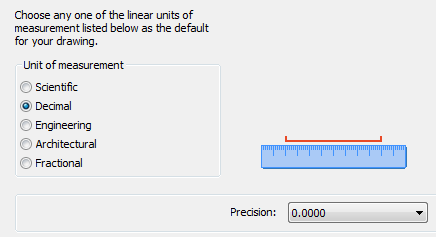

5. Selecione uma unidade linear de medição e precisão de exibição.



   •  Unidade de medida - escolha uma da lista. Se você não tiver certeza, escolha Decimal; você sempre pode alterar as unidades a qualquer momento com o comando Unidades.

   Exemplos de exibição de Nomes de Unidades de Medida

   Pés de arquitectura,
   polegadas polegadas fraccionada Pés
   Engenharia, polegadas, polegadas decimais 4'-6,0625" 4'-6 1/16" polegadas Fraccionada
   , polegadas fraccionais 54 1/6" Decimal (default) Unidades e unidades decimais 2128.4449 Unidades científicas, unidades decimais, expoentes 2.1284E + 03

   •  Precisão - clique na lista e escolha um nível de precisão.  Se não tiver certeza, escolha os padrões, pois você sempre poderá alterar a precisão a qualquer momento com o comando Unidades .
     Observe que essa é uma precisão de exibição: o programa faz cálculos internamente sempre com até oito casas decimais.

6. Clique em Próximo

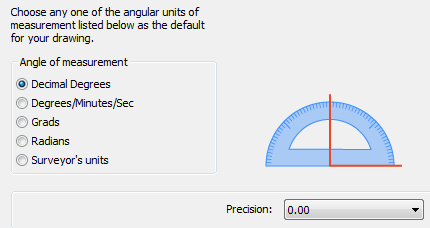

7. Selecione uma unidade angular de medição e precisão de exibição:



   •  Ângulo de Medição - escolha um formulário da lista. Se você não tiver certeza, escolha Decimal / Graus; você sempre pode alterar as unidades a qualquer momento com o comando Unidades.

   Medidas dos nomes dos ângulos no exemplo
   Graus decimais Graus e decimais 12,3456
   Graus / minutos / segundos Graus, minutos, segundos, décimo decimal seg 12d34'56 "
   Graduados (g) Níveis e decimais 123,45g
   Radianos (r) Radianos e decimais 1.23r
   Unidades do agrimensor norte / sul graus em direção leste / oeste N12d34'56 "E

   •  Precisão - clique na lista e escolha um nível de precisão.  Se não tiver certeza, escolha os padrões, pois você sempre poderá alterar a precisão a qualquer momento com o comando Unidades.

8. Clique em Próximo

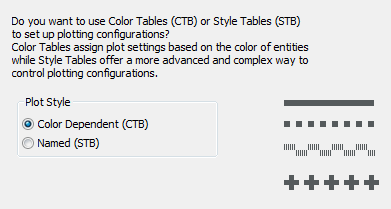

9. Determine quais tipos de estilo de plotagem o desenho deve empregar:



   • Cor Dependente Tabela (CTB) - estes estilos de plotagem são mais simples de utilizar, mas menos flexíveis
   • Nomeado (STB) - os estilos de plotagem são mais flexíveis, porém mais complexos, porque controlam todos os aspectos de cada propriedade de entidade durante a plotagem

   Se você não tiver certeza, escolha Dependente de Cor.

10. Clique em Próximo

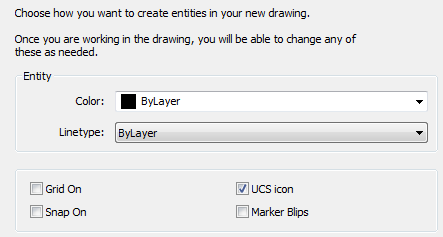

11. Escolha a cor de trabalho e o tipo de linha padrão:



    • Cor - enquanto você pode escolher qualquer cor da lista, isso não é recomendado. Escolha ByLayer para que as camadas controlem as cores das entidades. Consulte Cor e Comando Layer.
    • Tipo de linha - embora seja possível escolher qualquer tipo de linha da lista de itens, isso não é recomendado novamente. Escolha ByLayer, pelo mesmo motivo. Consulte o comando TIPOLINHA.

12. Escolha quais recursos visuais você deseja exibir pelo desenho:

    • Grade Liga - quando ligado, exibe uma grade de pontos (ou linhas) que ajuda a ver o espaçamento da unidade, bem como extensões de desenho, como a cada 1m; consulte o comando Grid. Eu recomendo que você ligue isso.
    • Snap Liga - quando ativado, define o incremento de movimento do cursor, como a cada 0,5 m; consulte Comando Snap . Eu recomendo que você ligue isso.
    •  Ícone UCS - quando ligado, exibe o ícone UCS para mostrar a orientação dos eixos x, ye z; consulte o comando UcsIcon. Eu recomendo que você ligue isso para desenhos 3D, mas desligue-o para desenhos 2D.
    •  Marker blips - quando ligado, desenha uma pequena + cada vez que você clica no desenho; consulte o comando Blipmode. Eu recomendo que você deixe este, como ele pode deixar a tela bagunçada!

13. Clique em Abrir

Observe que o programa abre um novo desenho cujo conteúdo depende do arquivo de modelo padrão e das opções escolhidas durante o assistente.
