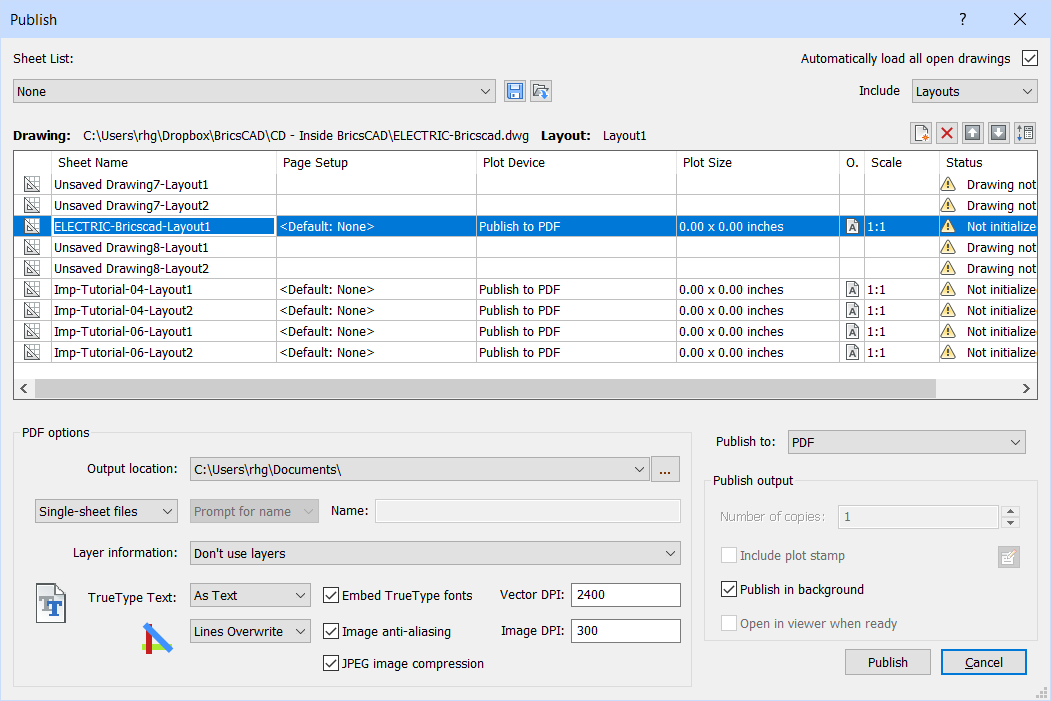

Publicar

Opção

Descrição

Carregar Lista de Folhas

Carrega uma lista salva de folhas por meio de uma caixa de diálogo de arquivo. Se a lista atual ainda não está salva, no entanto, você será solicitado a salvá-la.

1. Selecione um arquivo *.dsd (Drawing Set Description = Descrição do Conjunto de Desenhos).

2. Clique o botão Abrir.

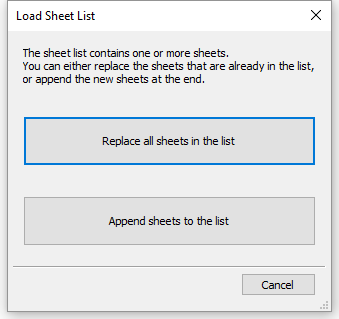

3. Escolha se quer Substituir todas as folhas na lista ou Acrescentar folhas à lista.

Salvar Lista de Folhas

Salva a lista atual de folhas para um arquivo *.dsd (Drawing Set Description).

Carregar automaticamente os desenhos abertos

Determina como os desenhos abertos serão manipulados:

• Liga (marcado) - adiciona todos os layouts de modelo e / ou espaço de papel à lista de folhas a serem plotadas
• Desl (desmarcado) - adiciona o modelo e / ou layouts de espaço de papel somente do desenho atual

Essa opção também define o valor da variável de sistema PUBLISHALLSHEETS.

Incluir

Determina quais folhas devem ser incluídas.

• Modelo - inclui apenas as abas do modelo dos desenhos abertos
• Layouts - incluem apenas guias de layout de desenhos abertos
• Modelo & Layouts - incluem guias de modelo e layout de desenhos abertos

Adicionar Folhas

Adiciona folhas à lista atual; exibe uma caixa de diálogo de arquivo:

1. Selecionar um desenho.

2. Todos os layouts no desenho selecionado são adicionados à lista de folhas.

3. Se já existir um nome de folha, uma caixa de diálogo é exibida solicitando que você digite um novo nome.

Remover Folhas

Elimina a(s) folha selecionada da lista atual.

Organizar folhas

Move as folhas selecionadas para cima ou para baixo, ou inverte a ordem das folhas (útil para impressoras e plotadoras que imprimem na ordem inversa).

Desenho

Relata o caminho e o nome do desenho da planilha atualmente selecionada; somente-leitura.

Layout

Relata o nome do layout da folha atualmente selecionada; somente-leitura.

Lista de Folhas

Nome da Folha

Lista os nomes dos layouts no conjunto de folhas.

Config. Página

Specifies the Page Setup name of each sheet:

• Clique na seta para baixo na lista suspensa para selecionar uma diferente configuração de página.

• Ou então escolha Importar ... para importar configurações de página a partir de outro desenho:

1. Na caixa de diálogo de arquivos, selecione um desenho

2. Clique o botão Abrir.

3. Escolha uma configuração de página na lista.

Disp. Plotagem

Nome do dispositivo de plotagem conforme definido na Configuração de página da folha.

Tam plot:

Especifica o tamanho do papel na configuração da página atualmente selecionada.

Orientação

Seleciona a orientação do papel na configuração da página atualmente selecionada: Paisagem () ou Retrato ().

Escalar

Especifica a escala da configuração da página atualmente selecionada.

Status

Informa o status da configuração de página atualmente selecionada, incluindo os erros detectados.

Publicar para:

Permite escolher o destino de saída do comando Publicar:

• Plotter nomeado na Config. Página



• Número de cópias: define o número de cópias para cada folha a ser impressa.

• Incluir selo de plotagem: se estiver marcada adiciona um selo de plotagem. Clique o botão Editar Selo de Plotagem () para alterar os dados do selo de plotagem.

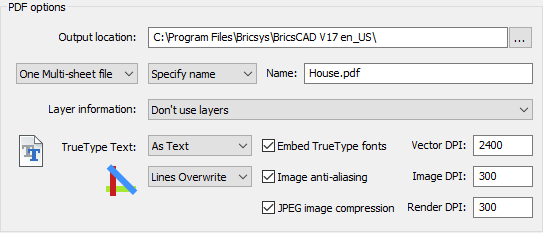

• Transformando desenhos em PDFs



• Local de saída: clique no botão Procurar () e selecione uma pasta.

• Arquivo: Selecione uma opção:

  • Arquivos de Folha-única: cada layout é publicado em um arquivo pdf separado. Os nomes dos arquivos são: <drawing>_<layout>.pdf
  • Um arquivo Multi-folhas: layouts são publicados em um arquivo único. Você pode escolher especificar um nome ou para ser solicitado por um nome quando for iniciado o procedimento de publicação.

• Informação da Camada:

  • Não usar camadas: nenhuma camada é exportada.
  • Usar todas as camadas com entidades visíveis: somente camadas atualmente Ligadas e Descongeladas são exportadas.
  • Usar camadas com entidades, incluindo camadas Desligadas e Congeladas: todas as camadas contendo entiaddes são exportadas.

• Texto TrueType:

  • Texto TrueType pode ser tanto exportado como texto, ou pode ser convertido em geometria. A última opção garante que o texto no PDF vai aparecer exatamente como no desenho. Convertendo a geometria aumenta o tamanho do arquivo, e pixels podem aparecer quando visto em um nível de zoom elevado.
  • Incorporar fontes TrueType: Se a fonte não está incorporada, uma fonte substituta pode ser usada pelo Visualizador PDF. Por favor, note que fontes licenciadas não podem ser incorporados.

• Controle da Mesclagem: Determina se linhas sobrepostas são mescladas ou ficam uma sobre a outra.

  • : as linhas acima sobrescrevem as linhas abaixo.
  • : as cores das linhas cruzadas são combinadas em uma nova cor.

• Anti-alias em imagem: Se a resolução de uma imagem é muito baixa para igualar a configuração de DPI da Imagem, então a imagem raster será suavizada em serrilhado (gerar pixels artificialmente) para tornar a visualização mais suave. Sem essa configuração uma imagem com uma resolução muito baixa é incorporada "como-está".

• Compressão de imagem JPEG: Essa configuração se aplica a todas as imagens raster incluídas no PDF (tanto imagens raster como vistas renderizadas). Esta aplica uma compressão Jpeg para essas imagens para reduzir o tamanho do arquivo PDF. Quando desligada, as imagens são incorporadas como bitmaps brutos. A compressão Jpeg tem perdas de qualidade em comparação com o bitmap bruto, introduzindo pequenas imperfeições.

• DPI de Vetor: Controla a resolução de gráficos vetoriais e gradientes.

• DPI de Imagem: Define a resolução da imagem resultante no PDF para imagens raster. Essa configuração permite reduzir a resolução da imagem raster original para evitar incluindo uma imagem raster com gigabytes no PDF. Para imprimir, a resolução deve coincidir com a resolução de saída da impressora. Para visualização na-tela, altas resoluções (2400 dpi ou +) são exigidas.

• DPI de Render: Define a resolução da imagem resultante no PDF para viewports renderizadas (estilos visuais (3D Essa configuração é usada para gerar a imagem da vista renderizada com a resolução específica para o PDF.

Publicar em background

Determina se a folha é publicada em segundo plano:

• Sim - as folhas são publicadas em segundo plano, o que leva mais tempo para produzir as impressões, mas permite que você continue trabalhando no programa
• Não - as folhas são publicadas em primeiro plano, o que é mais rápido, mas evita que você trabalhe com o programa até que o trabalho de impressão seja concluído

A variável de sistema BACKGROUNDPLOT controla se os documentos são publicados em primeiro ou segundo plano.

Abrir no visualizador quando estiver pronto

Determina se o conjunto de folhas deve ser visualizado; esta opção está disponível quando Publicar em está definido como "PDF" e Publicar em Segundo plano está "Desativado".

Publicar

Publica o atual conjunto de folhas para o destino de saída escolhido.
