Propriedades do Componente

Menus de Contexto

Menu de contexto do Componente Principal

Clique o botão-direito no nome do componente principal:

• Atualizar: atualiza a hierarquia dos componentes mecânicos para o desenho atual, no caso em que arquivos de desenho referenciados de subcomponentes tenham sido modificados.
• Estilo visual: Todos por Viewport: aplica o Estilo Visual atual a todos os componentes na montagem (consulte o comando ModoAplicarCor).

• Inserir hardware padrão: insere uma peça de hardware padrão como um componente mecânico, no desenho atual.
• Trocar tudo para local: troca todos os componentes para componentes internos (consulte o comando BmLocalize).
• Trocar tudo para externo: troca todos os componentes para componentes externos (veja o comando BmExternalize).
• Adicionar novo parâmetro: cria um novo parâmetro na montagem.
• Selecionar tudo: seleciona todos os componentes com a mesma definição.
• Selecionar mesmo: seleciona todos os componentes com o mesmo nome e os mesmos valores de parâmetro.
• Destacar tudo: destaca todos os componentes com a mesma definição.
• Destacar mesmo: destaca todos os componentes com o mesmo nome e os mesmos valores de parâmetro.
• Criar vista explodida: cria um bloco com uma representação explodida da montagem atual.
• Recolher tudo: recolhe o componente principal e todos os componentes e subcomponentes.
• Expandir tudo: expande o componente principal e todos os componentes e subcomponentes.

Menu de contexto dos componentes

Clique o botão-direito num nome de componente.

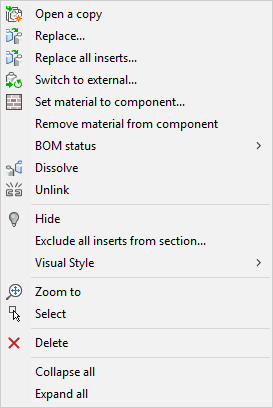

Menu de contexto dos componentes externos (esq), menu de contexto dos componentes locais (dir):

• Abrir: abre o desenho referenciado (ver comando BmOpen)
• Abrir uma cópia: abre uma cópia de um componente inserido, como um novo desenho (ver comando BmOpenCopy).
• Atualizar: recarrega todos os componentes referenciados de arquivos externos e atualiza as tabelas BOM (consulte o comando BmUpdate).
• Substituir: substitui uma inserção de componente (consulte o comando BMReplace). Ao substituir uma inserção local transforma esta em uma inserção externa.
• Substituir todas inserções: substitui todas as inserções que se referem à mesma origem (consulte o comando BMReplace). Ao substituir inserções locais transforma essas em inserções externas.
• Trocar para local: troca um componente externo por um componente interno (ver comando BmLocalize).
• Trocar para externo: troca um componente interno por um componente externo (ver comando BmExternalize).
• Definir material para componente...: atribui um material físico a um componente local.
• Remover material do componente...: remove a definição de material físico de um componente local.
• Status BOM: parâmetro para controlar a aparência do componente nas Tabelas BOM.
• Dissolver: dissolve um componente mecânico inserido no desenho atual (ver comando BmDissolve).
• Desvincular: quebra a conexão entre uma inserção de componente (ex., uma Janela) e um sólido 3D (ex., uma Parede) mantendo a abertura.
• Ocultar () / Mostrar (): oculta ou exibe o componente selecionado.
• Excluir todas as inserções do corte: define a propriedade Seccionável de todas as inserções semelhantes para Não. Define se uma inserção é afetada pelo comando VistaCorte.
• Estilo Visual: exibe o menu Estilo Visual. Todos os Estilos Visuais que estão salvos no desenho atual estão disponíveis.

  • Por componente pai: renderiza o componente selecionado de acordo com o modo de sombreamento do componente pai (consulte o comando ModoAplicarCor).
  • Tudo por Viewport: renderiza todos os componentes de acordo com o modo de aplicar cor atual (ver comando ModoAplicarCor).


• Zoom para: faz Zoom no conjunto de seleção.
• Selecionar tudo: seleciona todos os componentes com a mesma definição.
• Selecionar mesmo: seleciona todos os componentes com a mesma definição e os mesmos valores de parâmetro.
• Destacar tudo: destaca todos os componentes com a mesma definição.
• Destacar mesmo: destaca todos os componentes com a mesma definição e os mesmos valores de parâmetro.
• Excluir: remove da montagem o componente selecionado, e seus subcomponentes.
• Recolher tudo: recolhe o componente principal e todos os componentes e subcomponentes.
• Expandir tudo: expande o componente principal e todos os componentes e subcomponentes.

Menu de contexto do subcomponente

Menu de contexto dos subcomponentes externos (esq), menu de contexto dos componentes locais (dir):

• Abrir: abre o desenho referenciado (ver comando BmOpen)
• Abrir uma cópia: abre uma cópia de um componente inserido, como um novo desenho (ver comando BmOpenCopy).
• Ocultar () / Exibir (): oculta ou exibe o subcomponente selecionado.
• Excluir todas as inserções do corte: define a propriedade Seccionável de todas as inserções semelhantes para Não. Define se uma inserção é afetada pelo comando VistaCorte.
• Estilo Visual: ver Estilo Visual do Componente.
• Zoom para: faz Zoom no conjunto de seleção.
• Selecionar tudo: seleciona todos os componentes com a mesma definição.
• Selecionar mesmo: seleciona todos os componentes com a mesma definição e os mesmos valores de parâmetro.
• Destacar tudo: destaca todos os componentes com a mesma definição.
• Destacar mesmo: destacar todos os componentes com os mesmos valores de parâmetro e os mesmos valores.
• Recolher tudo: recolhe o componente principal e todos os componentes e subcomponentes.
• Expandir tudo: expande o componente principal e todos os componentes e subcomponentes.

Menu de contexto do componente parâmetro

Botão-direito sobre um parâmetro:

• Link para parâmetro: cria uma ligação entre um ou mais parâmetros de componente e parâmetros de montagem.
• Recolher tudo: recolhe o componente principal e todos os componentes e subcomponentes.
• Expandir tudo: expande o componente principal e todos os componentes e subcomponentes.

Propriedades

Propriedades do Componente Principal

Clique o nome do componente principal:

• Nome: digite um nome para o componente principal. Por padrão, o nome do componente principal é igual ao nome do arquivo.
• Descrição: descrição opcional do componente principal.
• Arquivo: mostra o caminho e o nome do desenho.
• Tipo de extensão: permite identificar o componente como um Componente BIM ou um Recurso de Sheet Metal.
• Inserir como: selecione Componente Interno ou Componente Externo.
• Seccionável: define se o componente é afetado pelo comando VistaCorte.
• Componente padrão: define se este componente é um componente padrão ou não.
• Status da BOM: define o comportamento desse componente em uma tabela BOM.
• Material: material do componente principal.
  O Nome, a Densidade, e a Descrição opcional são definidos na caixa de diálogo Materiais Físicos.
  Selecione o nó Material e siga um dos procedimentos:
  • Clique no botão Procurar () para abrir a caixa de diálogo Materiais Físicos e escolher um material na lista do Projeto ou da Biblioteca.
    A propriedade Densidade do material selecionado é usada pelo comando BmMassProp.
  • Clique no botão Excluir (). O campo Material agora lê <Herdar>. Quando o componente é inserido em uma montagem, a definição de Material é copiada do componente principal da montagem.

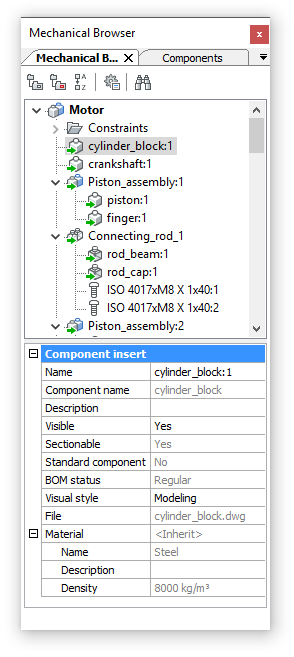

Propriedades do componente inserido

Clique o nome do componente:

• Nome: digite um nome para o componente. Por padrão, o nome do componente principal é igual ao nome do arquivo de origem.
• Nome do componente: nome do componente conforme definido no arquivo de origem.
• Descrição: descrição do componente conforme definido no arquivo de origem.
• Visível: permite mostrar ou ocultar o componente na montagem.
  Clique no campo Visível e:
  • Clique na seta-abaixo e escolha Sim ou Não.
    ou
  • Clique-duplo no campo Visível para trocar a visibilidade do componente.
• Seccionável: define se o componente é afetado pelo comando VistaCorte.
• Componente padrão: define se este componente é padrão ou não.
• Status da BOM: define o comportamento desse componente em uma tabela BOM.
• Estilo visual: permite controlar o estilo visual do componente. Por padrão, o estilo visual é herdado da viewport.
  Clique no campo Estilo Visual, então clique no botão de seta-abaixo e escolha um estilo visual na lista.
• Arquivo: mostra o caminho e o nome do desenho referenciado.
• Material: mostra o material do componente. Se definido como <Herdar>, o material é copiado do componente principal.
  Se o material está definido explicitamente no arquivo de origem, esse material é usado.

Propriedades do subcomponente

Clique o nome do subcomponente:

• Nome: nome do componente conforme definido no arquivo de origem do componente pai.
• Nome do componente: nome do componente conforme definido no arquivo de origem.
• Descrição: descrição do componente conforme definido no arquivo de origem.
• Visível: permite mostrar ou ocultar o componente na montagem.
  Clique no campo Visível e:
  • Clique na seta-abaixo e escolha Sim ou Não.
    ou
  • Clique duas vezes no campo Visível para trocar a visibilidade do componente.
• Seccionável: define se o componente é afetado pelo comando VistaCorte.
• Componente padrão: define se este componente é padrão ou não.
• Status da BOM: define o comportamento desse componente em uma tabela BOM.
• Estilo visual: permite controlar o estilo visual do componente. Por padrão, o estilo visual é herdado da viewport.
  Clique no campo Estilo Visual, então clique na seta-abaixo e escolha um estilo visual na lista.
• Arquivo: mostra o caminho e o nome do desenho referenciado.
• Material: mostra o material do subcomponente.
  Se definido como <Herdar>, o material será copiado do componente principal.
  Se o material está definido explicitamente no arquivo de origem, esse material é usado.

Metodos de Seleção

Selecione o(s) componente no modelo

O(s) componente se destaca no Navegador de Mecânica.

Clique em um componente no Navegador de Mecânica

O componente se destaca no desenho. Pressione a barra de espaço para selecionar o componente.
