Simbolo di Saldatura (finestra di dialogo)

Si apre tramite: Comando AMWELDSYM

La finestra di dialogo Simbolo Saldatura consente di impostare i simboli di saldatura di default per la norma di disegno corrente.

I parametri inseriti per i simboli di saldatura vengono memorizzati temporaneamente e utilizzati come valori predefiniti​​ per l'impostazione successiva dei simboli di saldatura.

Nella parte superiore della finestra di dialogo viene visualizzata la revisione più recente dello standard a cui è conforme questo simbolo.

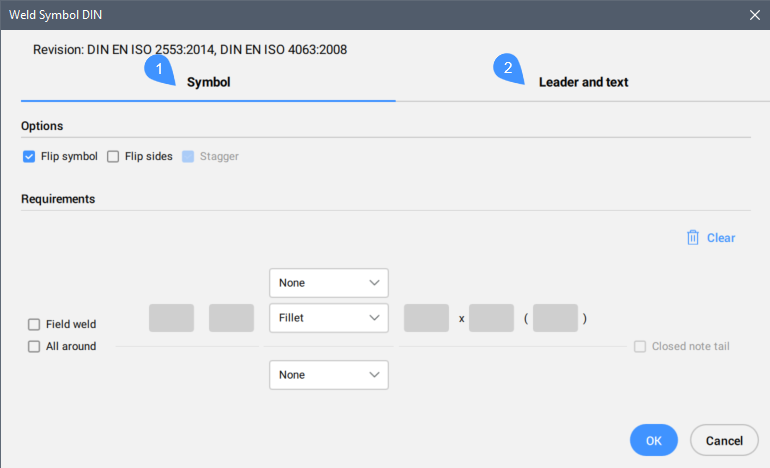

La finestra di dialogo contiene 2 schede principali, Simbolo e Direttrice e testo.

  1. Simbolo
  2. Direttrice e testo

Simbolo

Specifica le caratteristiche del simbolo di saldatura.

Importante: I parametri disponibili dipendono dal tipo di saldatura e dalla norma a cui questo simbolo è conforme. Dopo aver creato un simbolo di saldatura, è possibile modificarne i parametri nella finestra di dialogo Simbolo di Saldatura o nel pannello Proprietà.
  1. Inverti simbolo
  2. Inverti lati
  3. Sfalsamento
  4. Pulisci
  5. Saldatura eseguita in cantiere
  6. Su tutto il profilo
  7. Tipo di saldatura per il processo corrente per l'altro lato
  8. Tipo di saldatura per il secondo processo per l'altro lato
  9. Contorno
  10. Linea di identificazione
  11. Aggiungi processo
  12. Note di processo
  13. Nota chiusa di coda
  14. Requisiti di saldatura per il lato della freccia
Opzioni
Inverti simbolo (1)
Specifica se il simbolo è allineato a destra o a sinistra.
  • Non spuntato: si allinea a destra.
  • Spuntato: si allinea a sinistra.
Inverti lati (2)
Scambia il simbolo e i relativi parametri sul lato della freccia con i simboli sull'altro lato.
Nota: L'impostazione Inverti lati viene presa in considerazione la prossima volta che si applica un simbolo di saldatura.
Sfalsamento (3)
Specifica se la saldatura è una saldatura intermittente sfalsata. Disponibile solo se si selezionano saldature d'angolo o saldature di spigolo ANSI per entrambi i lati.
Requisiti
Pulisci (4)
Cancella gli ultimi parametri inseriti. Le celle si svuotano.
Saldatura eseguita in cantiere (5)
Commuta la visibilità del simbolo di Saldatura eseguita in cantiere nell'operazione corrente. Quando è attivo, indica che la saldatura deve essere eseguita in cantiere durante il montaggio della struttura.
Su tutto il profilo (6)
Commuta la visibilità del simbolo Su tutto il profilo (saldatura continua) nell'operazione corrente.
Tipo di saldatura per il processo corrente per l'altro lato (7)
Consente di scegliere il tipo di saldatura dall'elenco a discesa. Ogni tipo di saldatura è accompagnato da un simbolo che rappresenta una sezione trasversale semplificata della saldatura.

A seconda del tipo di saldatura e della norma a cui questo simbolo è conforme, è possibile definire i parametri di saldatura. Passando il mouse sopra un campo si ottiene la descrizione del parametro.

Profondità
Definisce la profondità della saldatura.
Dimensione
Definisce la dimensione della saldatura.
Numero
Definisce il numero di saldature.
Lunghezza
Definisce la lunghezza della saldatura.
Spaziatura
Specifica la distanza tra le saldature.
Tipo di saldatura per la seconda lavorazione per l'altro lato (8)
Consente di definire il tipo di saldatura e i parametri aggiuntivi per il processo corrente.
Contorno (9)
Consente di scegliere il contorno finale della superficie di saldatura dall'elenco a discesa.
Linea di identificazione (10)
Visualizza la linea di identificazione.
Aggiungi processo (11)
Consente di aggiungere un nuovo processo.
Note di processo (12)
Aggiunge una nota che specifica i requisiti di saldatura.
Nota chiusa di coda (13)
Disegna un riquadro attorno alla nota di coda.
Requisiti di saldatura per il lato della freccia (14)
Consente di definire il tipo di saldatura e i parametri per il lato della freccia, in modo simile al tipo di saldatura per l'altro lato.

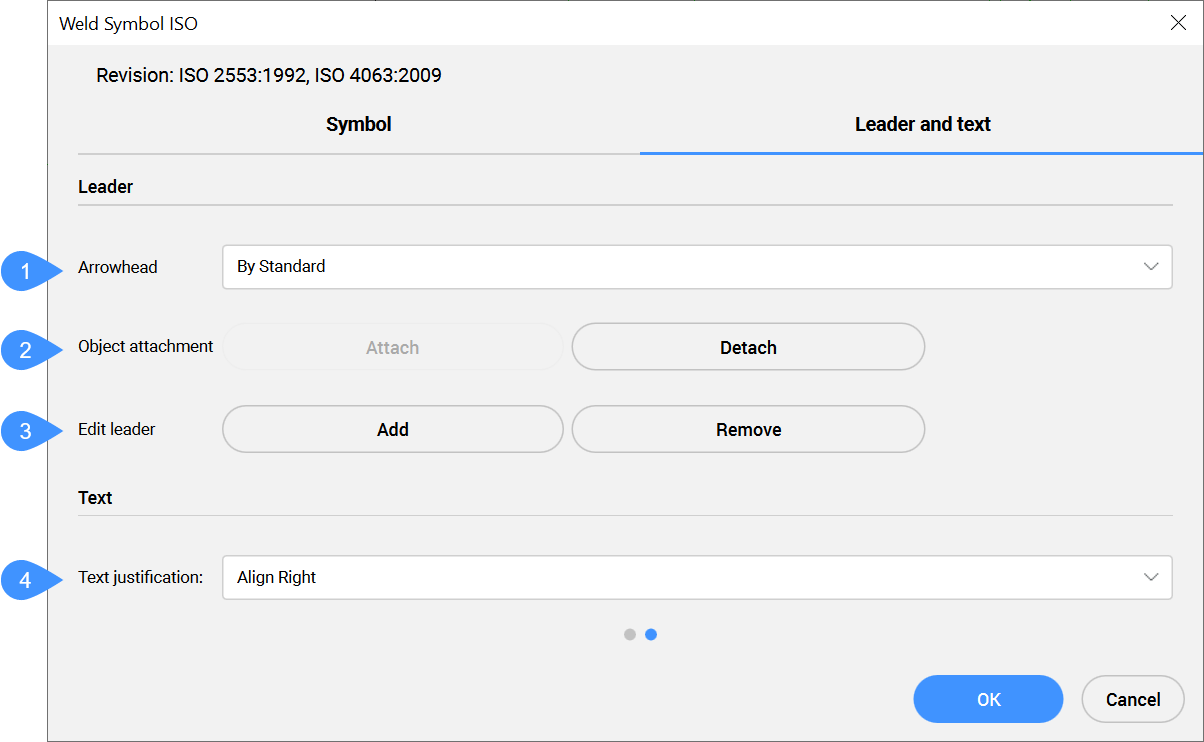

Direttrice e testo

Specifica le caratteristiche della direttrice e del testo.

  1. Punta della freccia
  2. Riferimento oggetto
  3. Modifica direttrice
  4. Giustificazione testo
Direttrice
Punta della freccia (1)
Definisce il tipo predefinito di punta della freccia per i simboli di saldatura.
Associazione oggetto (2)
Definisce se la direttrice del simbolo è attaccata o staccata dall'oggetto.
Attacca
Attacca il simbolo all'oggetto selezionato.
Stacca
Stacca il simbolo dall'oggetto.
Modifica direttrice (3)
Modifica i segmenti della direttrice.
Aggiungi
Aggiunge nuovi segmenti di direttrice o nodi di direttrice.
Rimuovi
Rimuove i segmenti di direttrice o nodi di direttrice.
Testo
Giustificazione testo (4)
Specifica se il testo del simbolo è allineato a destra, al centro o a sinistra.
