Pannello Gestore Interferenze (Sperimentale)
Esclusione di responsabilità
Il pannello Gestore Interferenze è una funzionalità sperimentale che potrebbe non essere ancora stabile e potrebbe essere rimossa in futuro. Utilizzare il comando GESTISCIFUNZIONISPERIMENTALI per abilitare o disabilitare le funzionalità sperimentali.
La modalità Sperimentale è disabilitata per impostazione predefinita. L'attivazione o la disabilitazione della Modalità sperimentale richiede il riavvio di BricsCAD.
Descrizione
Il pannello Gestore Interferenze consente di identificare e gestire le interferenze tra solidi 3D o riferimenti di blocco in modelli 3D complessi.
Quando la modalità Sperimentale è abilitata, il pannello Gestore Interferenze è attivo.
- Avviare il comando APRIPANNELLOGESTOREINTERFERENZE.
- Cliccare con il pulsante destro del mouse su un gruppo o una barra degli strumenti della barra multifunzione e scegliere Gestore Interferenze dall'elenco Pannelli.
- Avviare il comando SCANINTERFERENZE.
Per chiudere il pannello Gestore Interferenze, avviare il comando CHIUDIPANNELLOGESTOREINTERFERENZE.
Premere il pulsante Nuova scansione per aprire la finestra Configurazione che consente di avviare la scansione delle interferenze.
- Inizio
- Selezione
- Impostazioni
Inizio
Riavvia la scansione delle interferenze o apre la finestra Inizio che contiene le scansioni salvate.
- Nuova scansione
- Elenco delle scansioni salvate
- Nuova scansione
- Apre la finestra Configurazione per avviare una nuova scansione.
- Elenco delle scansioni salvate
- Elenca le scansioni salvate.
Selezione
Definisce le entità in cui verranno ricercate le interferenze.
- All'interno di un gruppo di entità
- Cerca l'interferenza in un insieme specifico di entità.
- Tra due gruppi di entità
- Cerca l'interferenza tra due insiemi distinti di entità.
- Gruppo di selezione
- Definisce il gruppo di selezione dell'entità.
Impostazioni
- Calcola il volume di interferenza
- Attivare o disattivare l'opzione per calcolare il volume di interferenza.
Risultati
- Salva
- Evidenzia le entità che interferiscono
- Aggiorna elenco
- Elenco delle entità che interferiscono
- Salva

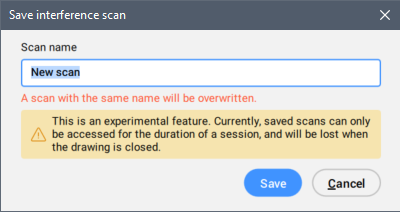

- Salva la configurazione e i risultati di questa scansione. Viene visualizzata la finestra di dialogo Salva scansione delle interferenze.
Nota: È possibile accedere alle scansioni salvate solo durante la sessione corrente e andranno perse quando il disegno viene chiuso.
- Evidenzia le entità che interferiscono
- Attiva o disattiva la visualizzazione delle entità interferenti e dei volumi di interferenza in colori distinti, mentre il resto delle entità è trasparente. Le entità interferenti sono colorate in ciano e giallo, mentre il volume di interferenza è rosso.
- Aggiorna elenco
- Rivaluta tutte le coppie di interferenze obsolete nell'elenco dei risultati.
- Elenco delle entità che interferiscono
- Elenca tutte le coppie di interferenza rilevate tra le entità e visualizza i volumi di interferenza.
L'elenco è ordinabile in base a una qualsiasi delle sue colonne. È possibile navigare facilmente tra le coppie di interferenza utilizzando i tasti su e giù. Selezionare una o più righe per visualizzare contemporaneamente le relative interferenze sul modello.
Mantenendo aperta la finestra Risultati come elenco di controllo, è possibile eseguire comandi, ad esempio DMPREMITIRA o MANIPOLA per risolvere l'interferenza geometrica.
- Stato
- Visualizza lo stato delle entità che interferiscono.
- Interferenza
- Le entità interferiscono.
- Sorpassato
- Una delle entità che interferiscono potrebbe essere obsoleta.
- Risoluto
- L'interferenza tra le entità è stata risolta.
- Non può essere trovato
- Impossibile trovare una delle entità che interferiscono. Potrebbe essere eliminato o scaricato.
- Posizione
- Visualizza il numero di posizione della coppia di entità interferenti.
- Entità 1
- Visualizza la prima entità della coppia di entità che interferiscono. È colorata di ciano nel modello.
- Entità 2
- Visualizza la seconda entità nella coppia di entità che interferiscono. È colorata di giallo nel modello.
- Volume
- Visualizza il valore del volume di interferenza. Il volume di interferenza è colorato in rosso nel modello.
