BIM分類

コマンド

BIMCLASSIFY

概要

未分類の概念モデルがある場合、BIMCLASSIFYを使用して、これらの要素を分類されたBIM要素に変えることができます。


このコマンドの詳細については、コマンドリファレンスの記事『BIMCLASSIFY』をご参照ください。

図形の分類

  1. 図面で分類する図形を選択します。

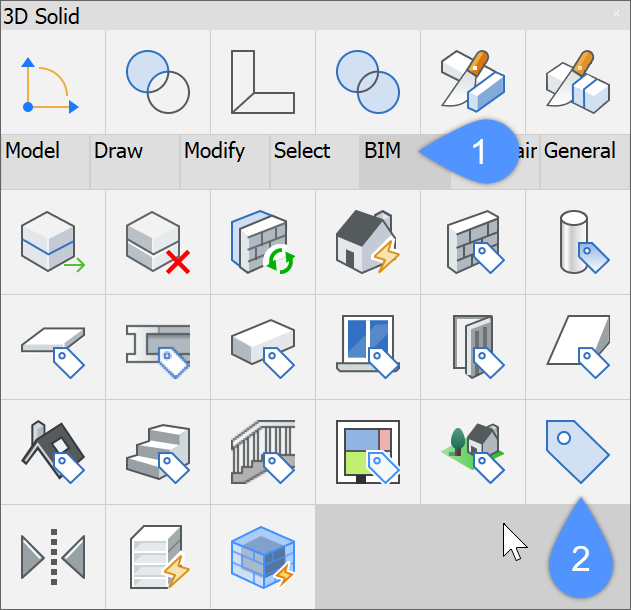

  2. クワッドのBIMコマンドグループで、分類タイプ(1)を選択してください。

    BIMデータが選択図形に割り当てられます。

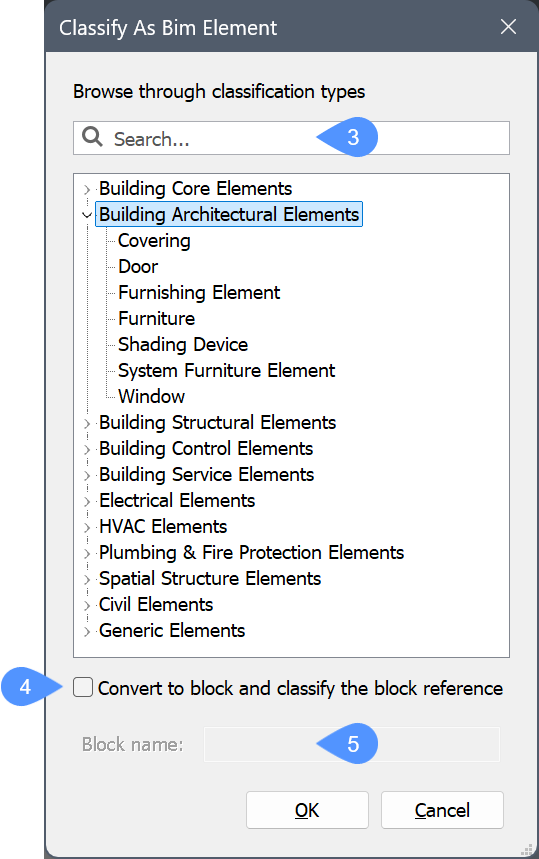

  3. (オプション)必要に応じて、BIM要素の分類タイプにアクセスするにはクワッドから手動で分類オプション(2)を選択します。これにより、BIM要素として分類ダイアログボックス(3)が表示されます。
    注: 分類タイプは、次のカテゴリに分類されます:
    • 建物のコア要素
    • 建物の構築要素
    • 建物のサービス要素
    • 建物の構成要素
    • 空間の構成要素
    • その他の種類(ベータ)
    以下のいずれかの操作を行います:
    • 検索欄(4)にBIM要素タイプの特定の名前を入力して、利用可能な要素タイプをフィルタリングします。
    • リストから建築要素の種類を選択します。
    • (オプション)ブロックに変換してブロック参照を分類(5)をチェックし、ブロック名欄(6)に名前を入力します。

      このオプションは、選択した図形をブロックに変換し、定義された建物の要素タイプへブロック参照を分類します。

    • OKボタン(7)をクリックして、承諾します。
  4. (オプション)選択した図形を自動的に分類するには、クワッドの自動(
    )オプションを使用します。

    この自動分類は、オブジェクトの幾何学的特徴に基づいて行われます。それが正しく分類されたかどうかを常に確認してください。

  5. 割り当てられたBIMデータを図形から削除するには、図面内の図形を選択して、クワッドから非分類(
    )オプションを選択します。

    BIMデータが、選択された図形から削除されます。

分類された図形のプロパティ

図形を分類すると、建物の要素タイプに関する多数のプロパティがプロパティパネルに表示されます。

以下の図は、窓やドアのために利用可能なプロパティを示しています。
