詳細パネルの使用

詳細パネルを開く

詳細パネルを開くには:

  • DETAILSPANELOPENコマンドを実行します。
  • リボンパネルまたはツールバーを右クリックして、パネル > 詳細を選択します。

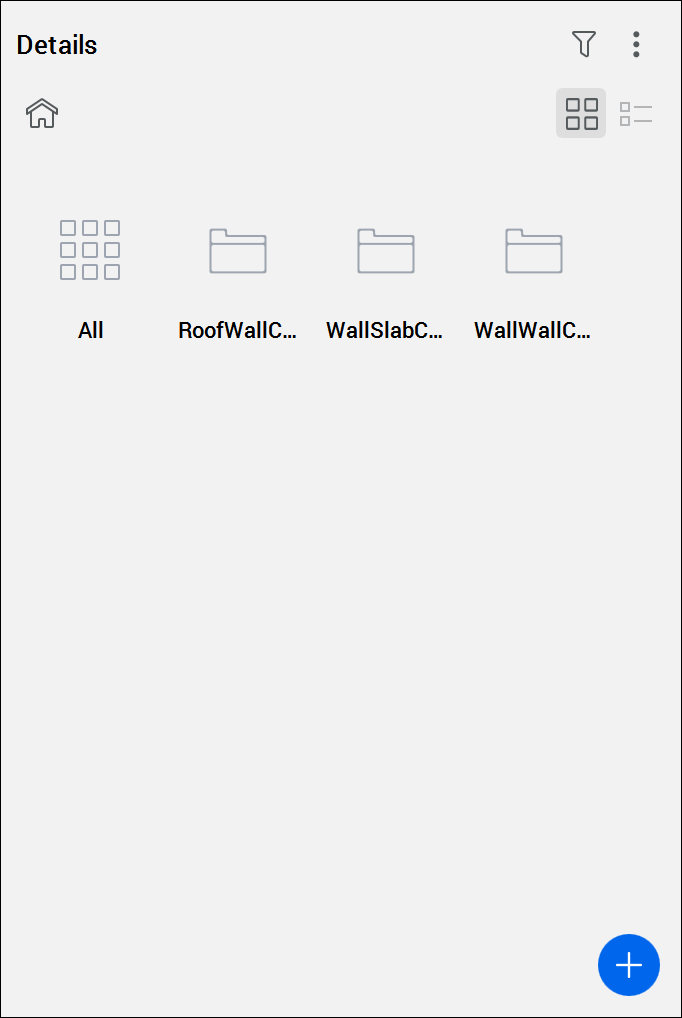

詳細パネルでは、詳細の表示、管理、プロパゲートを行えます。

詳細の作成

新しい詳細を作成するには、BIMCREATEDETAILコマンドを使用するか、詳細パネルで詳細を作成ボタン( )をクリックします。詳細については、BIMCREATEDETAILコマンドを参照してください。

詳細を見る

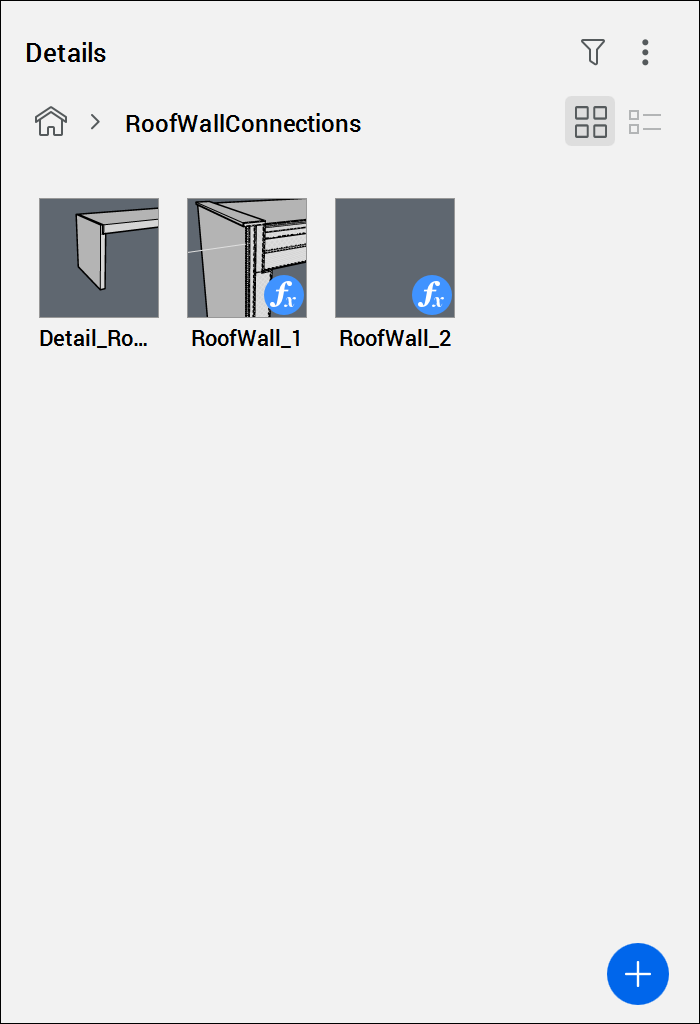

  1. 閲覧したい詳細情報のカテゴリをクリックします。そのカテゴリに割り当てられた詳細情報が表示されます。
  2. 閲覧したい詳細情報をクリックします。詳細を表示ダイアログボックスが表示されます。

詳細タグの管理

  1. 詳細パネルで、調整する詳細をクリックします。

    詳細を表示ダイアログボックスが表示されます。

  2. 一般タグカテゴリへ移動し、一般タグやユーザー定義のタグを管理します。
  3. 新しいタグを追加するには、青色のプラス(+)ボタンをクリックします。
  4. 新しいタグの名前を入力して、Enterを押します。

    新しいタグが一般タグカテゴリに追加されます(オレンジ色で表示)。

  5. さらにタグを追加する場合は、ステップ2～4を繰り返します。
  6. ソリッド参照タグカテゴリに移動して、ソリッド参照タグを管理します。
  7. タグを削除するには、タグの名前の横にある X ボタンをクリックします。
    注: ソリッド参照タグは自動的に生成されるため、タグを削除することはできますが、新しいタグを追加することはできません。
  8. 保存をクリックして変更を保存します。

    詳細を表示ダイアログボックスが閉じます。

タグで詳細を検索

タグを使い、詳細ライブラリにある詳細情報を検索できます。

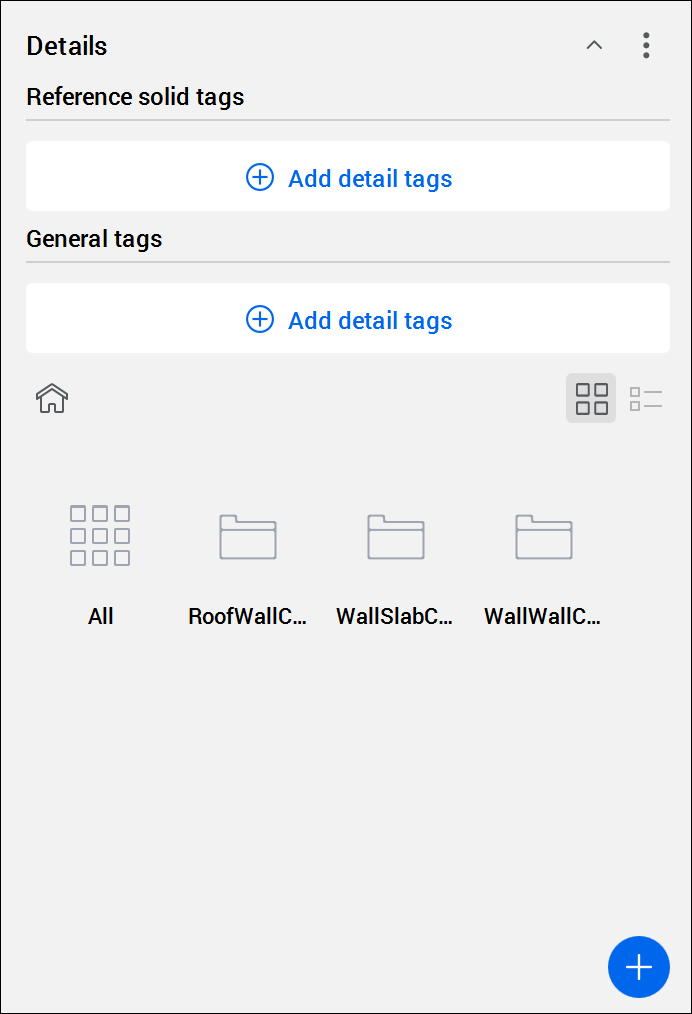

  1. フィルターアイコン()をクリックして、フィルターオプションを開きます。

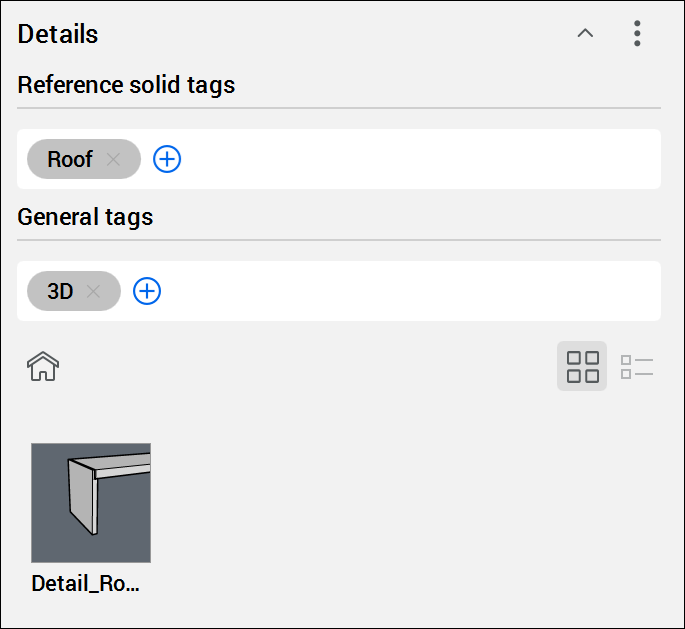

  2. 詳細タグを追加オプションをクリックして、ドロップダウンリストからタグを選択します。

    選択したタグがフィルターとして追加されます。

    注: 一度に1つ以上のタグを追加して、結果を絞り込むことができます。
  3. (オプション) フィルターを削除するには、フィルターの横にある「閉じる」ボタン ( ) をクリックします。

詳細DWGファイルの編集

  1. 編集する詳細をクリックします。

    詳細を表示ダイアログボックスが開きます。

  2. 開くボタンをクリックします。

    詳細DWGファイルが別の図面タブで開きます。

  3. 詳細に必要な調整を行います。
  4. 詳細DWGファイルを保存します。

    詳細が詳細パネルで更新されます。

    注: 図面内の既存の詳細情報は自動更新されません。既存の詳細情報を新しい詳細情報に置き換えるには、以下の手順で詳細をプロパゲートさせます。

詳細のプロパゲート

プロジェクト内のすべての類似した接続に詳細をプロパゲートさせることができます。

  1. ライブラリで詳細を選択します。

    詳細を表示ダイアログボックスが表示されます。

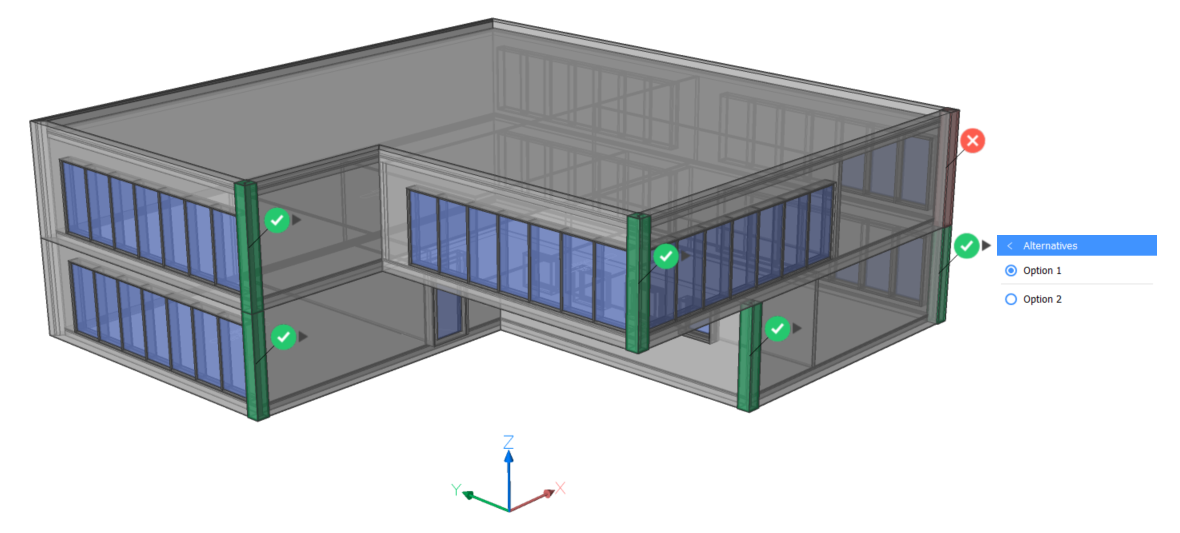

  2. プロパゲートをクリックします。
    • すべての提案を適用するには、Enterを押します。
    • 提案を拒否するには、チェックマークをクリックします。チェックマークの代わりに赤い十字のアイコンが表示されます。提案を受け入れるには、もう一度アイコンをクリックしてください。
    • 選択肢が複数ある場合は、チェックマークにカーソルを合わせると選択肢が表示されます。必要なオプションを選択します。
  4. Enterを押して、チェックマークを入れたすべての提案を受け入れます。

また、BIMPROPAGATEFROMFILEコマンドを使って、プロジェクト内の詳細をプロパゲートさせることもできます。このコマンドでは、ライブラリにない詳細ファイルをプロパゲートさせることができます。詳細については、関連記事BIMPROPAGATEFROMFILEコマンドを参照してください。

詳細の保存と共有

詳細をDWGファイルとして保存し、詳細フォルダーまたはライブラリを共有できます。

詳細図面を正しい位置に保存すると、詳細パネルに表示されます。作成したすべての詳細情報は、DETAILSPATHシステム変数で設定されているフォルダー(およびサブフォルダー)に自動的に保存されます。デフォルトでは、C:\ProgramData\Bricsys\Details となります。

詳細パスの編集

  1. DETAILSPATH システム変数を設定します。詳細パネルへ移動し、メニュー > ライブラリを管理を選択して設定ダイアログボックスを開きます。

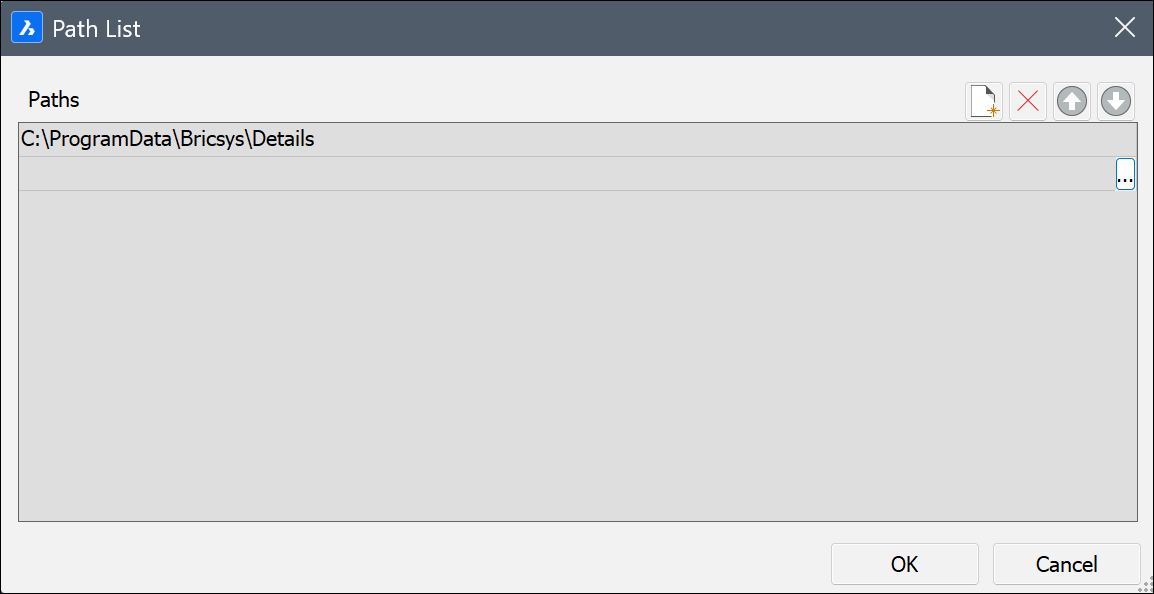

  2. 参照ボタン( )をクリックして、パスリストダイアログボックスを開きます。場所を変更したり、追加のパスを作成したりできます。
  3. 詳細ライブラリのパスを追加するには、「新規」アイコン ( ) をクリックし、新しい行の「参照」ボタン ( ) をクリックします。

    パスを削除するには、パスを選択し、「削除」アイコン ( ) をクリックします。

フォルダーの共有

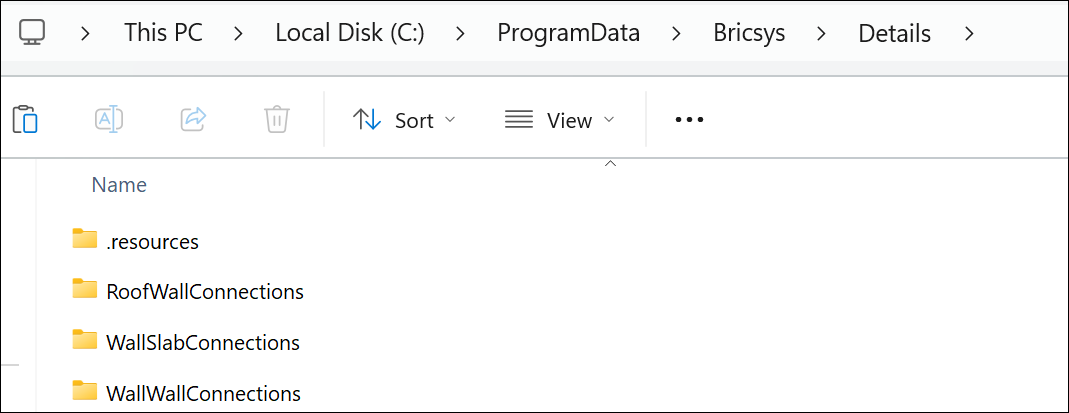

  1. コンピューターのファイルエクスプローラで、詳細フォルダーのパスを辿ります。

    まだ詳細を作成していない場合、このフォルダーには.resourcesというフォルダーのみが含まれています。

    詳細を作成している場合は、詳細パネルと同じフォルダーがここにもあります。

  2. 共有したいフォルダーをコピーして、ZIPファイルにします。このZIPファイルを他の人と共有できます。

フォルダーを受け取る

ZIPファイルを受け取った場合は解凍して、詳細情報を含むフォルダーを C:\ProgramData\Bricsys\Detailsにコピーします。

注: Detailsフォルダーに入れたフォルダーに、詳細が保存されていることを確認します。DWGファイルを直接Detailsフォルダーに配置しても、詳細パネルには表示されません。

新しい詳細情報をライブラリパネルに読み込む

新しい詳細情報をライブラリパネルに読み込むには、詳細パネルで、メニュー > サムネイルを生成を選択します。

新しい詳細フォルダーが詳細パネルに表示されます。
