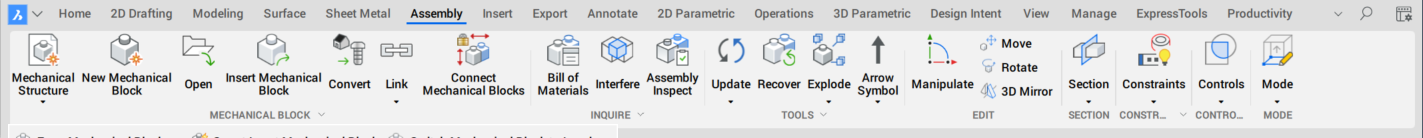

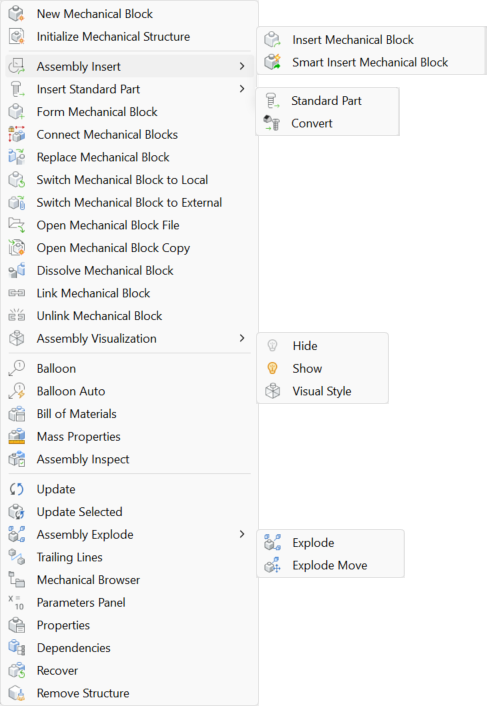

アセンブリ設計のコマンドとツールバー

コマンド


アイコン	コマンド	説明
	BMNEW	新しいメカニカルブロックを新規の図面ファイルとして作成します。
	BMMECH	現在の図面をメインのメカニカルブロックに変換します。
	BMINSERT	既存のメカニカルブロックを現在の図面に挿入します。
	BMINSERT	既存のメカニカルブロックを現在の図面に挿入し、新しい部品のサイズを自動的に変更して親部品に接続します。
	BMHARDWARE	ライブラリパネルを開きます。
	BMFORM	メカニカルブロックを新規作成し、現在の図面に挿入します。
	BMCONNECT	2つの配管標準部品を、その接続図形間に3D拘束を作成することで接続します。
	BMREPLACE	コンポーネントの挿入を置換します。
	BMLOCALIZE	外部のコンポーネントを内部に置き換えます。
	BMEXTERNALIZE	内部のコンポーネントを外部に置き換えます。
	BMOPEN	外部のメカニカルブロックの元図面を開きます。
	BMOPENCOPY	挿入されているコンポーネントのコピーを新規図面として開きます。
	BMDISSOLVE	現在の図面に挿入されているメカニカルブロックを分解します。
	BMLINK	コンポーネントベースのフィーチャーのターゲット3Dソリッドを変更します。
	BMUNLINK	挿入コンポーネント(例：窓)と3Dソリッド(例：壁)の接合を切断し、開口部を保持します。
	BMHIDE	カレント図面内のメカニカルコンポーネントやサブコンポーネントを非表示にします。
	BMSHOW	非表示になっているカレント図面のメカニカルコンポーネントやサブコンポーネントを表示します。
	BMVSTYLE	メカニカルブロックに表示スタイルを適用します。
	BMBALLOON	モデル空間レイアウトでは、アセンブリコンポーネントの自動調整バルーン図形を作成します。ペーパー空間レイアウトでは、作成されたビューの自動調整バルーン図形を作成します。
	BMBALLOON	ペーパー空間レイアウトの特定の図面ビューにあるすべてのコンポーネントに、自動調整バルーンを自動的に配置できます。
	BMBOM	カレント図面に部品表(BOM)を挿入します。
	BMMASSPROP	コンポーネントに振られた密度を使ってカレントモデルのマス特性を算出します。
	BMUPDATE	外部ファイルからすべての参照メカニカルブロックをリロードして部品表を更新します。
	BMUPDATE	選択したすべての参照メカニカルブロックを外部ファイルからリロードして部品表 (BOM) を更新します。
	BMEXPLODE	部品を移動してすべて見えるようにしてアセンブリの分解表現を作成し、それを新しいブロックに格納し、モデル空間にブロックを挿入します。
	BMEXPLODEMOVE	選択した部品を移動して、コンポーネント間の物理的な衝突の可能性を考慮して、特定の方向に分解表示を形成します(BMEXPLODEコマンドの直線オプションと同様)。
	BMTRAILINGLINES	選択した部品に必要なすべてのトレース線を作成します。
	MECHANICALBROWSEROPEN	メカニカルブラウザパネルを表示します。
	PARAMETERSPANELOPEN	パラメータマネージャーパネルを表示します。
	BMDEPENDENCIES	アセンブリに挿入されたコンポーネント定義を含む、コマンドウィンドウ内のすべてのファイルをリスト化します。
	BMRECOVER	分解されたメカニカル構造を修復します。
	BMUNMECH	現在のメカニカルブロックを図面に変換します。
	BMXCONVERT	現在の図面のX-ハードウェアソリッドをメカニカルコンポーネントに変換します。
