カスタム標準部品の作成方法

1. 必須作成パラメータ
2. オプション作成パラメータ
3. 構成表

• セミコロンで始まる行は無視されます。
• 作成パラメータがあるすべての行には、次の署名が必要です。

  PARAMETER_NAME: "parameter_value"

• NAME: 作成した部品の名前
• CATEGORY: 作成した部品のカテゴリ(サポートされているカテゴリは以下にリストされ、英語名を使用する必要があります)。
• PATH: ライブラリパネルにおける作成した部品へのパス
  注: フォルダはセミコロンで区切ることができます。例えば、値「Piping; Elbows」は、パーツが「標準部品」→「配管」→「エルボ」→「標準作成パラメータの値」フォルダに作成されることを意味します。
• STANDARD: 作成した部品の規格。例えば、ASME、ANSI、DIN、ISOなど(規格の分類)です。ASME B16.5、DIN EN 1092-1など(特定の規格)ではありません。
• DESCRIPTION: 作成した部品の説明

• EXPOSED_PARAMETERS: 指定された部品のユーザーがアクセスできる構成表のパラメータ
  注: パラメータはスペースで区切る必要があります。
• INITIAL_VALUE: 部品をライブラリからドラッグするときに使用される、表のキー値。
  注: このパラメータを省略すると、表の最初の行が初期値として使用されます。
• MATERIAL: 作成した部品の材質
  注: マテリアルライブラリのマテリアルのみを使用できます。
• CUSTOM_PARAMETERS: 任意の値を持つことができ、表によって決定できないパラメータです(例：パイプの長さ)。
• KEY_PARAMETER: パラメータ表のキーとして使用されるパラメータ
  注: このパラメータを省略すると、最初の列がキーパラメータとして使用されます。
• LENGTH_MEASUREMENT_TYPE_PARAMETERS、AREA_MEASUREMENT_TYPE_PARAMETERS、VOLUME_MEASUREMENT_TYPE_PARAMETERS、UNKNOWN_MEASUREMENT_TYPE_PARAMETERS: 適切なタイプを持つパラメータ。例えば、部品が他のユニットと一緒にドキュメントに挿入されると、長さ/面積/体積が変更されます。長さタイプはデフォルトです。

• 幾何学的パラメータ: これらのパラメータは部品のジオメトリを決定し、部品のカテゴリごとに異なります。各カテゴリのそのようなパラメータの完全なリストを以下に説明します。
• 主要パラメータ: このパラメータは部品構成を明確に決定する必要があります。
• 単位パラメータ: 部品の作成に用いる単位を決定します。「IN」–インチおよび「MM」–ミリメートルの値を持つことができます。

1. 標準の値を使用して表を作成します。この値にはキー値と幾何学的パラメータが含まれます。必要に応じて、単位とカスタムパラメータ列を含む列を追加します。
2. 表をテキスト形式(例：CSV)に変換します。スペースは区切り文字として使用する必要があり、テキスト値は二重引用符( ")内に配置する必要があります。
3. このファイルの内容をコピーしてTXTファイルに貼り付けるか、このCSVファイルの拡張子をTXTに変更します。
4. このTXTファイルの先頭に、すべての必須の作成パラメータと、必要に応じてオプションのパラメータを追加します。
5. これでファイルを使用する準備が整いました。

1. 任意の図面で-BMHARDWAREコマンドを実行し、カスタムを作成オプションを選択します。
2. 構成表を選択してくださいダイアログボックスで、作成したTXTファイル(複数も可)を選択します。
3. このコマンドは新しい標準部品を作成します。例えば、
   • 適切な単位で新しい図面が開きます。
   • .TXTファイルに従ってプロパティを持つコンポーネントを作成します。
   • 標準部品を適切な場所に保存します。
   • ライブラリのサムネイルが作成されます。

; Mandatory creation parameters

NAME: "Sample elbow"
CATEGORY: "Elbow"
PATH: "Piping;Elbows"
STANDARD: "Sample standard"
DESCRIPTION: "Sample description"

; Optional creation parameters

EXPOSED_PARAMETERS: "PartNumber" "Size" "OuterDiameter" "Thickness" "Schedule"
INITIAL_VALUE: "1/2\" X 0.065\" (SCH 5S)"
LENGTH_MEASUREMENT_TYPE_PARAMETERS: "OuterDiameter" "Thickness"
MATERIAL: "Steel"

; other possible optional parameters
; CUSTOM_PARAMETERS:
; KEY_PARAMETER:
; UNKNOWN_MEASUREMENT_TYPE_PARAMETERS:
; AREA_MEASUREMENT_TYPE_PARAMETERS:
; VOLUME_MEASUREMENT_TYPE_PARAMETERS:

; table

"PartNumber"                   "Size"      "UNIT"     "OuterDiameter"     "Thickness"     "Schedule"     "B"      "DEG"
"1/2\" X 0.065\" (SCH 5)"      "1/2\""     "IN"       0.84                0.065           "SCH 5"        0.62     45.0
"1/2\" X 0.065\" (SCH 5S)"     "1/2\""     "IN"       0.84                0.065           "SCH 5S"       0.62     45.0
"1/2\" X 0.083\" (SCH 10)"     "1/2\""     "IN"       0.84                0.083           "SCH 10"       0.62     45.0

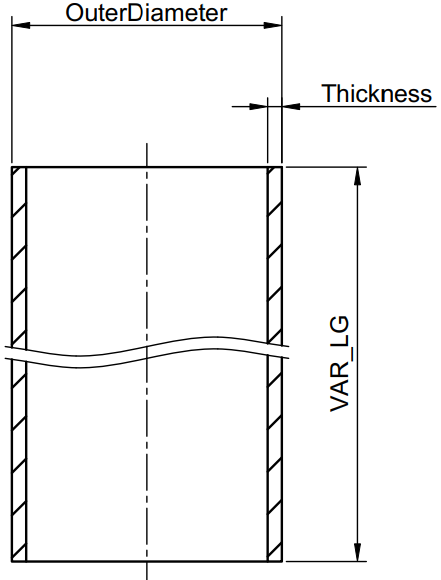

パイプ

カテゴリー："Pipe"

すべてのパラメータは必須です。

• OuterDiameter: 外径
• Thickness: 厚さ
• VAR_LG: 初期長さ

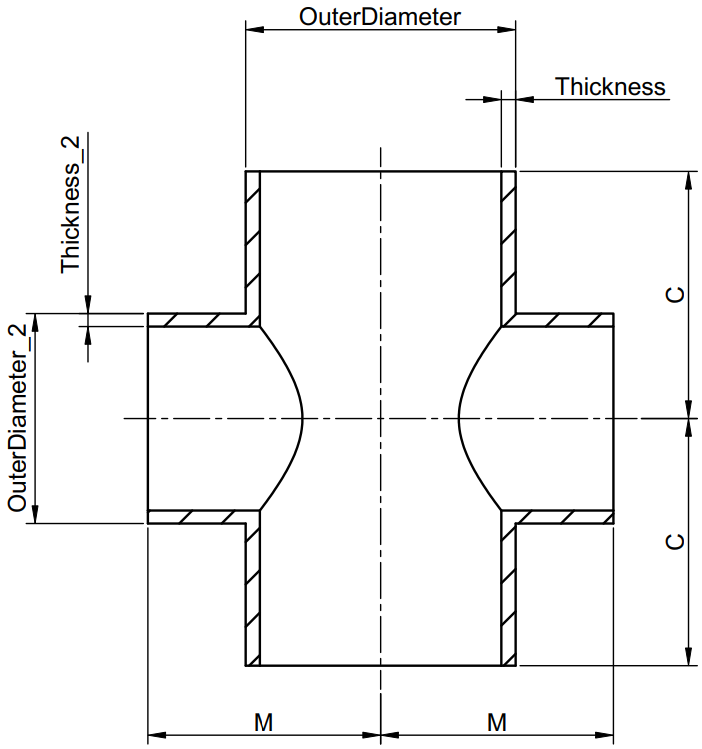

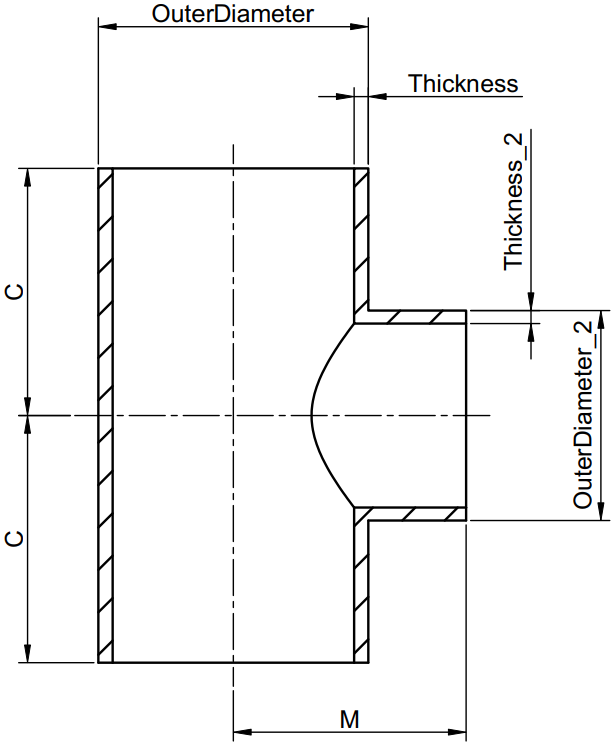

十字管(クロス)とT字管(ティー)

カテゴリー："Cross"

カテゴリー："Tee"

すべてのパラメータは必須です。

• OuterDiameter: 主配管の外径
• OuterDiameter_2: 流出口の外径
• C: 主配管の中心から端までの距離
• M: 流出口の中心から端までの距離
• Thickness: 主配管の厚さ
• Thickness_2: 流出口の厚さ

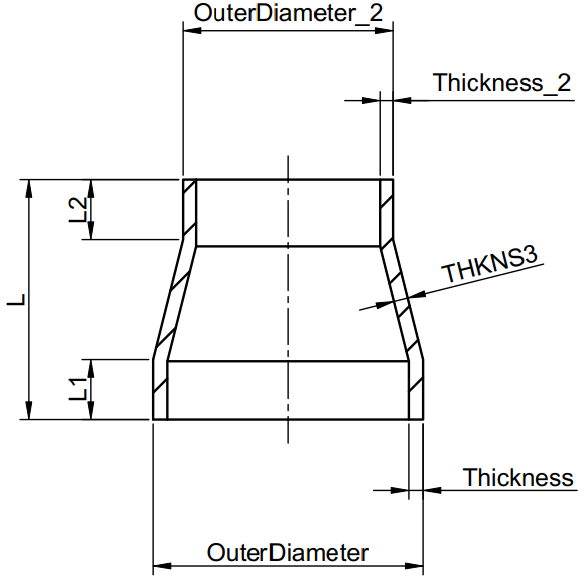

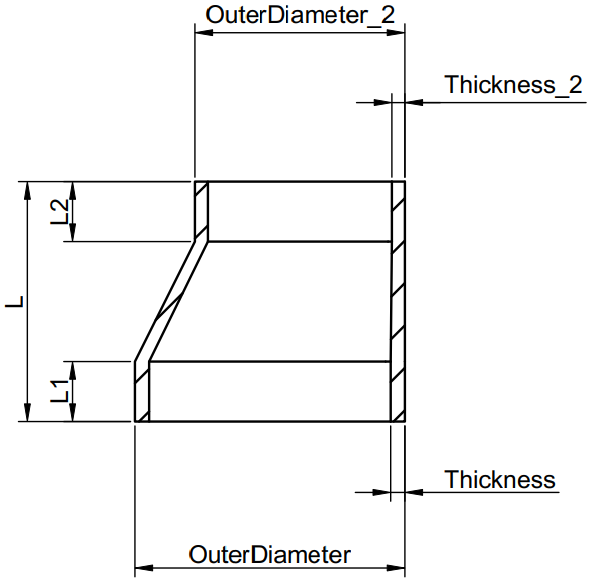

レデューサーと偏心レデューサー

カテゴリー："Reducer"

カテゴリー："Eccentric reducer"

必須パラメータ：

• OuterDiameter: 第1端の外径
• OuterDiameter_2: 第2端の外径
• Thickness: 第1端の壁厚
• Thickness_2: 第2端の壁厚
• L: レデューサーの全長

オプションパラメータ：

• THKNS3: 円錐部分の壁厚(偏心レデューサーを除く)。デフォルト値は、ThicknessとThickness_2の最大値です。
• L1: 第1端の円筒部分の長さ。デフォルト値は0.25×Lです。
• L2: 第2端の円筒部分の長さ。デフォルト値は0.25×Lです。

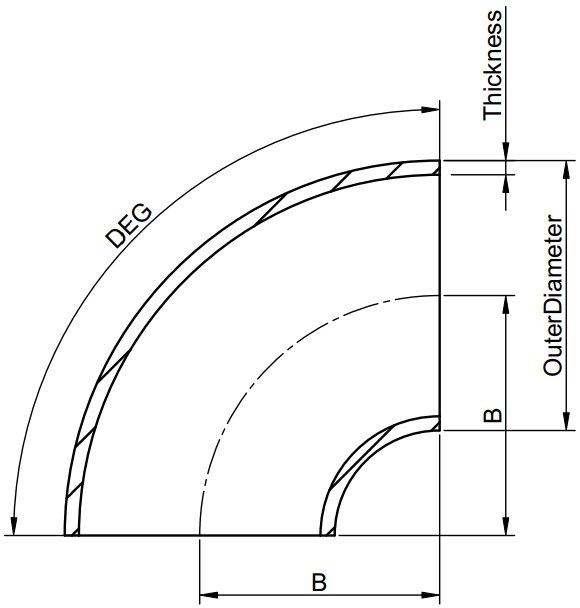

エルボ

カテゴリー："Elbow"

すべてのパラメータは必須です。

• OuterDiameter: 外径
• Thickness: 厚さ
• B: 中心から端までの距離
• DEG: 角度(度)

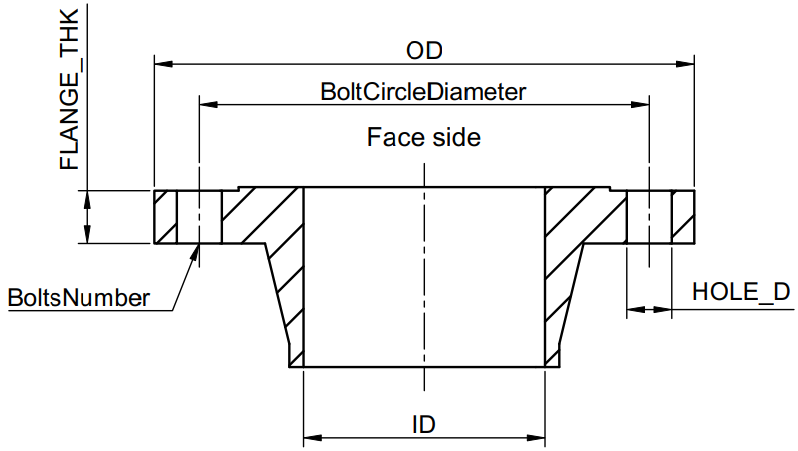

フランジ

カテゴリー："Flange"

必須パラメータ：

• OD: フランジ外径
• ID: フランジ内径(ボア)
  注: フランジタイプがBLINDの場合は、省略または値0にする必要があります。
• FLANGE_THK: フランジの厚さ。面の高さは含まれません。
• BoltCircleDiameter: 穴の中心円の直径
• BoltsNumber: 穴の数
• HOLE_D: 穴の直径
• BoltDiameter: ボルト径
• OuterDiameter: パイプ外径
• GasketThickness: ガスケットの厚さ
  注: 面タイプがASME_RING_JOINTの場合は、省略する必要があります。
• DistanceBetweenFlanges: フランジ間の距離
  注: 面タイプがASME_RING_JOINTの場合は、省略する必要があります。

• FLANGE_TYPE – フランジタイプ

  値はすべての行で同じである必要があります。以下のタイプがサポートされています。

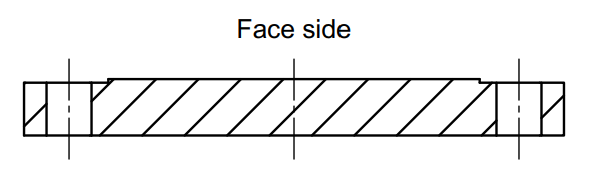

  BLIND – ボアなし

  ハブの隆起部分はありません。パイプ接続なし。

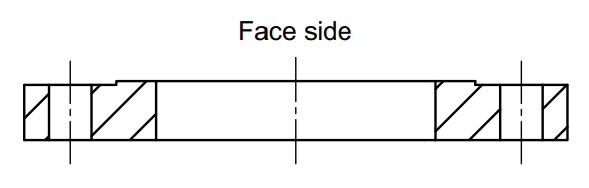

  PLATE – ハブの隆起部分なし

  パイプはボアに挿入されます。

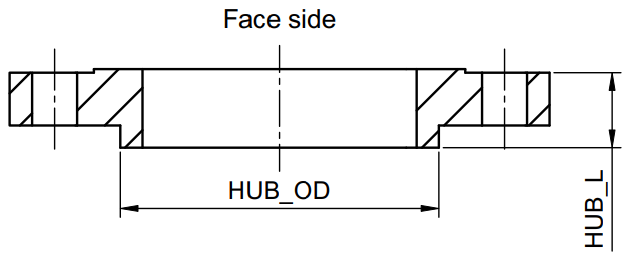

  CYL_RAISE_HUB_PIPE_INS_INTO_BORE – ハブに円筒形の隆起部分あり

  パイプはボアに挿入されます。



  必須パラメータ: HUB_OD、HUB_L

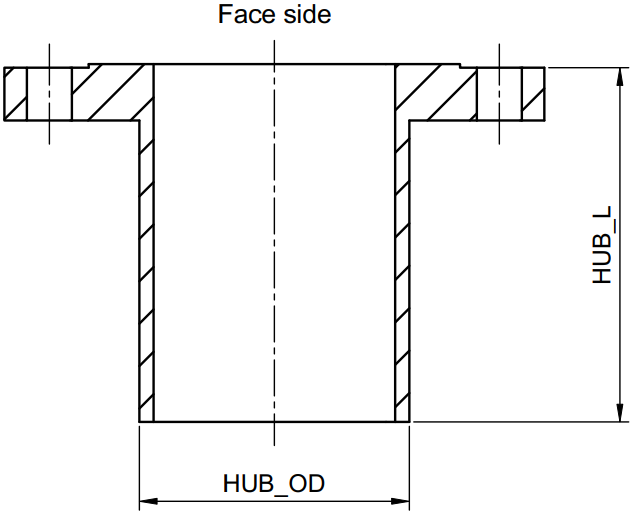

  CYL_RAISE_HUB_PIPE_CONN_TO_HUB – ハブに円筒形の隆起部分あり

  パイプはハブに接続されます。



  必須パラメータ: HUB_OD、HUB_L

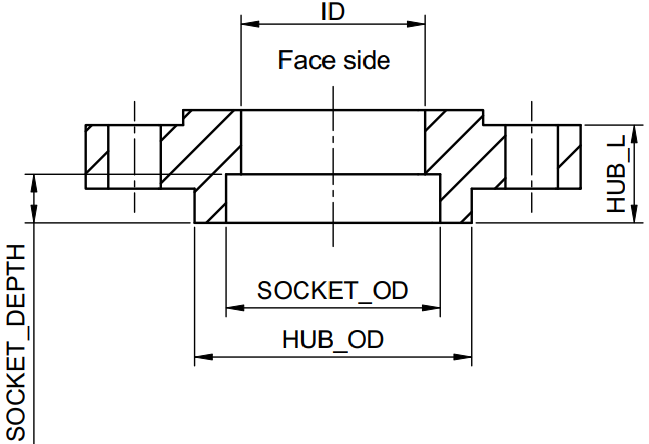

  CYL_RAISE_HUB_WITH_SOCKET – ハブにソケット付きの円筒形の隆起部分あり

  パイプはソケットに挿入されます。



  必須パラメータ: HUB_OD、HUB_L、SOCKET_OD、SOCKET_DEPTH

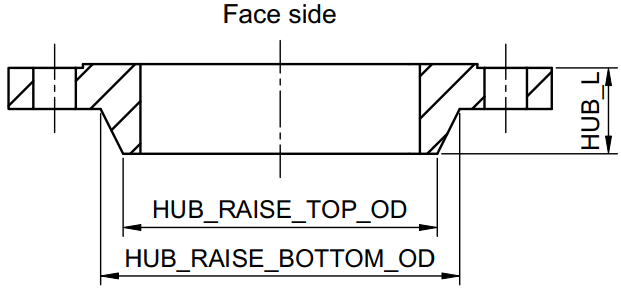

  CON_RAISE_HUB_PIPE_INS_INTO_BORE BORE – 円錐形の隆起部分を持つハブ

  パイプはボアに挿入されます。



  必須パラメータ: HUB_RAISE_BOTTOM_OD、HUB_RAISE_TOP_OD、HUB_L

  CYL_RAISE_HUB_PIPE_CONN_TO_HUB – ハブに円錐形の隆起部分あり

  パイプはハブに接続されます。



  必須パラメータ: HUB_RAISE_BOTTOM_OD、HUB_RAISE_TOP_OD、HUB_L

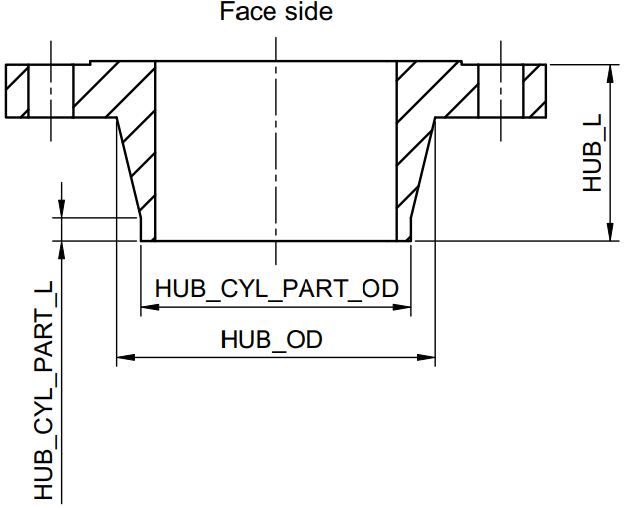

  CON_CYL_RAISE_HUB_PIPE_CONN_TO_HUB – ハブに隆起部分あり

  下部の円錐部分と上部の円筒部分で構成されています。パイプはハブに接続されます。



  必須パラメータ: HUB_OD、HUB_L、HUB_CYL_PART_OD、HUB_CYL_PART_L

• FACE_TYPE – 面タイプ

  値はすべての行で同じである必要があります。以下のタイプがサポートされています。

  注: 赤い線は、ガスケットの厚さ(またはASME_RING_JOINTの場合は、フランジ間の距離)がZ軸に沿って測定される面を示しています。

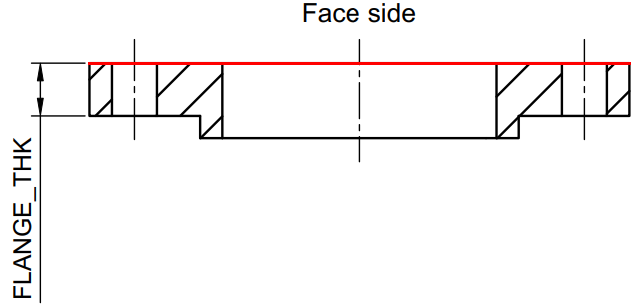

  FLAT – 平面

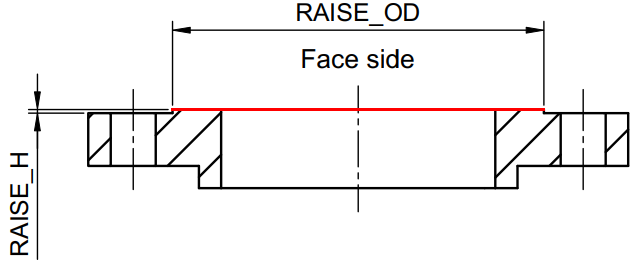

  RAISED



  必須パラメータ: RAISE_OD、RAISE_H

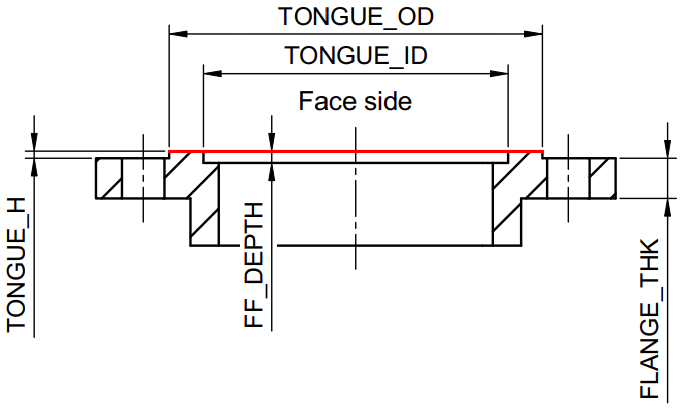

  TONGUE



  必須パラメータ: TONGUE_ID、 TONGUE_OD、TONGUE_H、FF_DEPTH

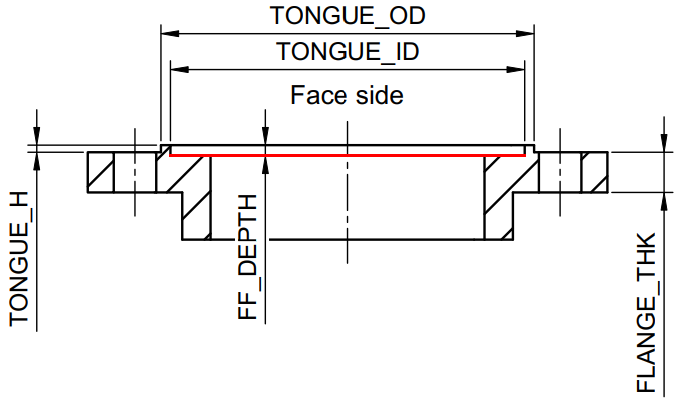

  FEMALE



  必須パラメータ: TONGUE_ID、TONGUE_OD、TONGUE_H、FF_DEPTH

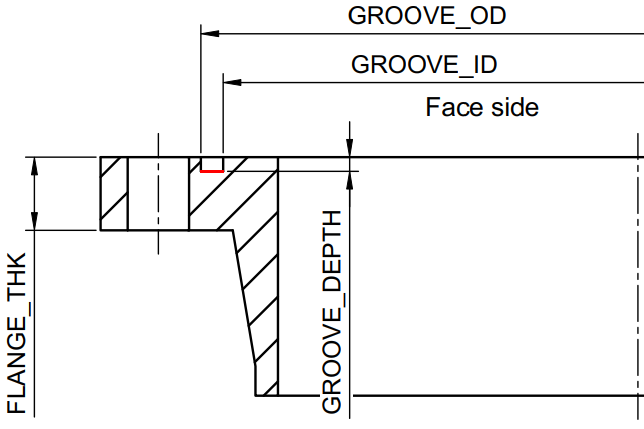

  FLAT_WITH_GROOVE



  必須パラメータ: GROOVE_ID、GROOVE_OD、GROOVE_DEPTH

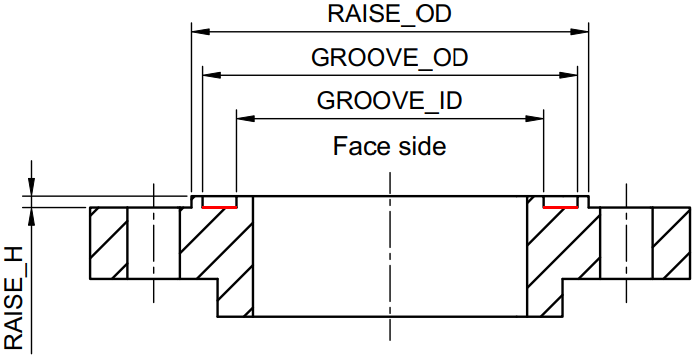

  GROOVE



  必須パラメータ: RAISE_OD、RAISE_H、 GROOVE_ID、GROOVE_OD

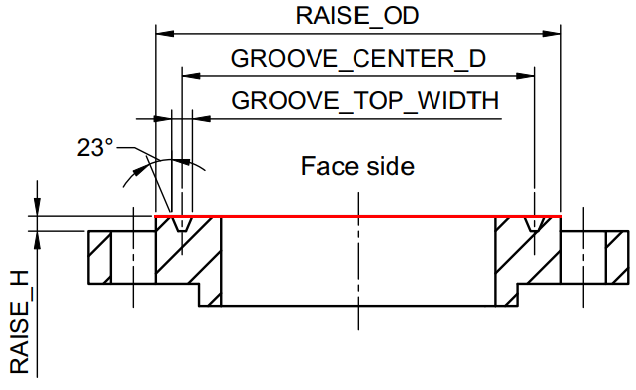

  ASME_RING_JOINT



  必須パラメータ: RAISE_OD、RAISE_H、GROOVE_CENTER_D、GROOVE_TOP_WIDTH

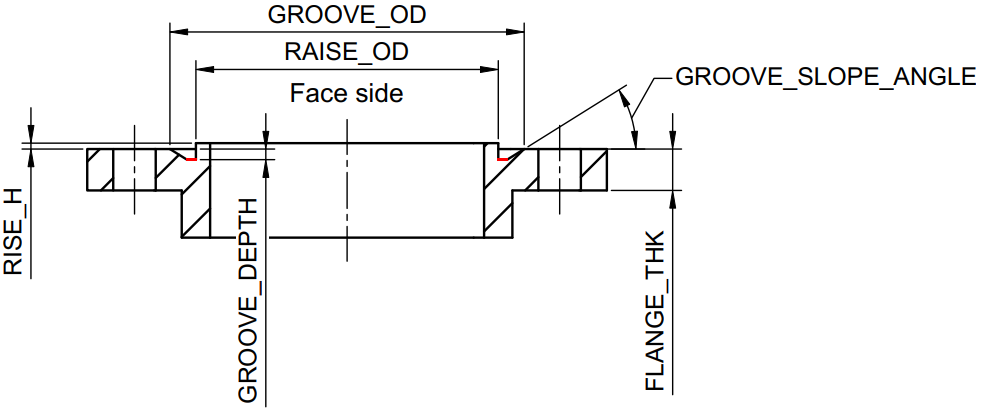

  DIN_O-RING_GROOVE



  必須パラメータ: RAISE_OD、RAISE_H、 GROOVE_OD、GROOVE_DEPTH、GROOVE_SLOPE_ANGLE

オプションパラメータ：

• Thickness: パイプの厚さ

• Gap:

  • パイプがボアに挿入されている場合、ボアの最も高い点からパイプ接続点までのZ軸に沿った距離です。
  • パイプがソケットに挿入されている場合、ソケットの底からパイプ接続点までのZ軸に沿った距離です。
    注: デフォルト値は0です。他のパイプ接続タイプの場合は、省略する必要があります。
• IS_CUSTOM_PIPE_THK_ALLOWED:

  • 値が0でない場合、カスタムのThickness値がサポートされます。
  • 値が0の場合、カスタムのThickness値はサポートされません。
    注: 現時点では、パラメータHUB_RAISE_TOP_ODがOuterDiameterに対応している場合にフランジタイプCON_RAISE_HUB_PIPE_CONN_TO_HUBに対してのみ機能します。デフォルト値は0です。

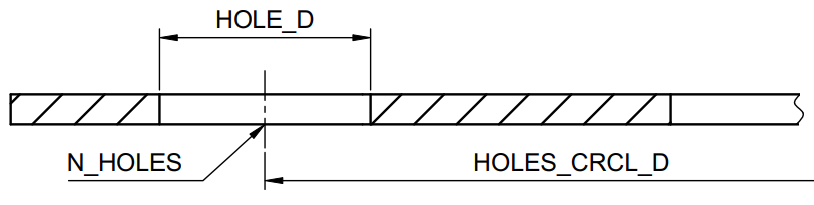

ガスケット

カテゴリー："Gasket"

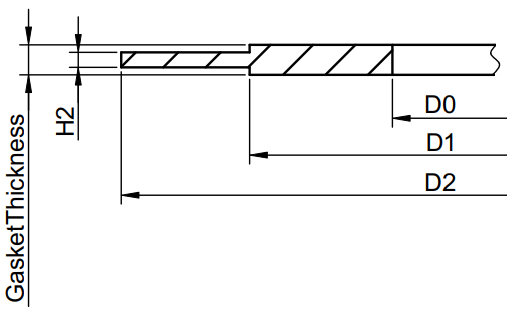

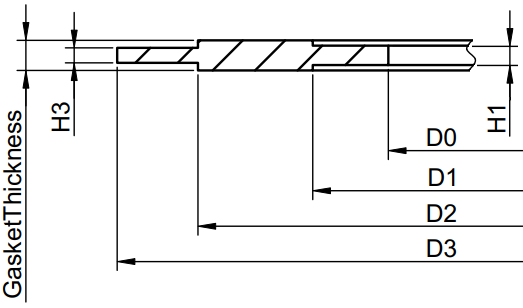

MULTIRING

1つまたは複数の後続リングで構成されるガスケットの一種です。リングは長方形のプロファイルです。リングの厚さH (i)、境界直径D (i-1)、D (i)

GasketThicknessパラメータが設定されている場合、Hパラメータが設定されていないすべてのリングに使用されます。

注: HをGasketThicknessより大きな値にすることはできません。

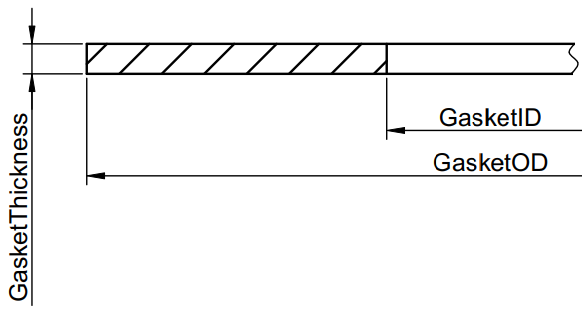

FLATFACE

長方形のプロファイルのガスケットです。

GasketID: ガスケットの内径

GasketOD: ガスケットの外径

GasketThickness: ガスケットの厚さ

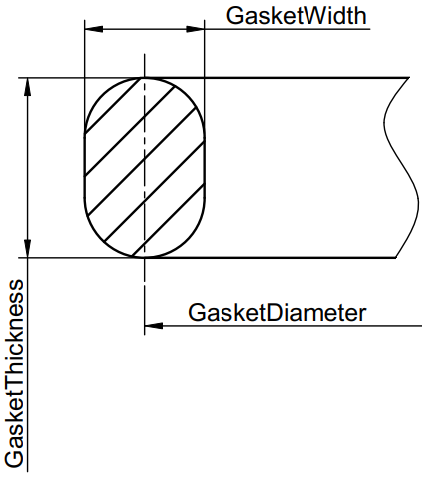

OVAL

楕円形または円形のプロファイルのガスケットです。

GasketDiameter: ガスケットピッチ径

GasketWidth: ガスケットの幅

GasketThickness: ガスケットの厚さ

注: GasketWidthをGasketThicknessより大きな値にすることができます(例: ASME B16.20ジャケット付き)。また、ガスケットの幅を厚さよりも小さな値にしたり(例: ASME B16.20 楕円形)、同じ値にすることもできます(例: AS 2129 Oリング)。

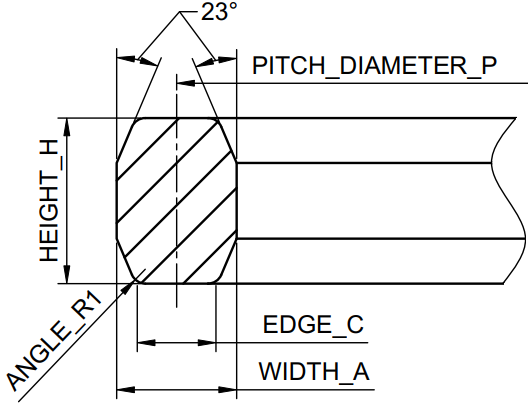

OCTAGONAL_R

ASME B16.20タイプR規格に対応した特殊形状ガスケットです。

WIDTH_A: ガスケットの幅

HEIGHT_H: ガスケットの高さ

EDGE_C: 平面の幅

PITCH_DIAMETER_P: ガスケットの平均ピッチ径

ANGLE_R1: リングの半径

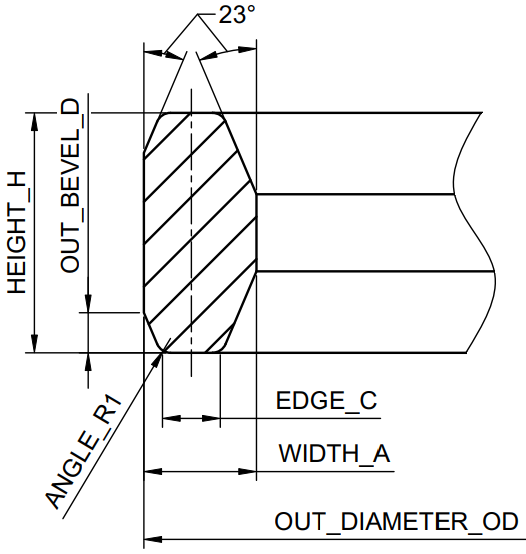

OCTAGONAL_RX

ASME B16.20タイプRX規格に対応した特殊形状ガスケットです。

WIDTH_A: ガスケットの幅

EDGE_C: 平面の幅

OUT_BEVEL_D: 外側ベベルの高さ

HEIGHT_H: ガスケットの高さ

OUT_DIAMETER_OD: ガスケットの外径

ANGLE_R1: リングの半径

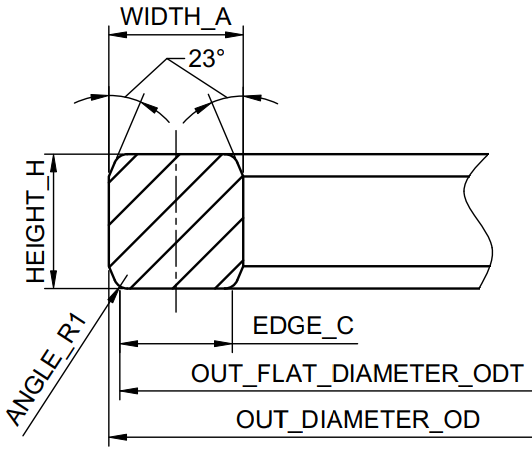

OCTAGONAL_BX

ASME B16.20タイプBX規格に対応した特殊形状ガスケットです。

WIDTH_A: ガスケットの幅

EDGE_C: 平面の幅

HEIGHT_H: ガスケットの高さ

OUT_DIAMETER_OD: ガスケットの外径

OUT_FLAT_DIAMETER_ODT: 平面の外径

ANGLE_R1: リングの半径

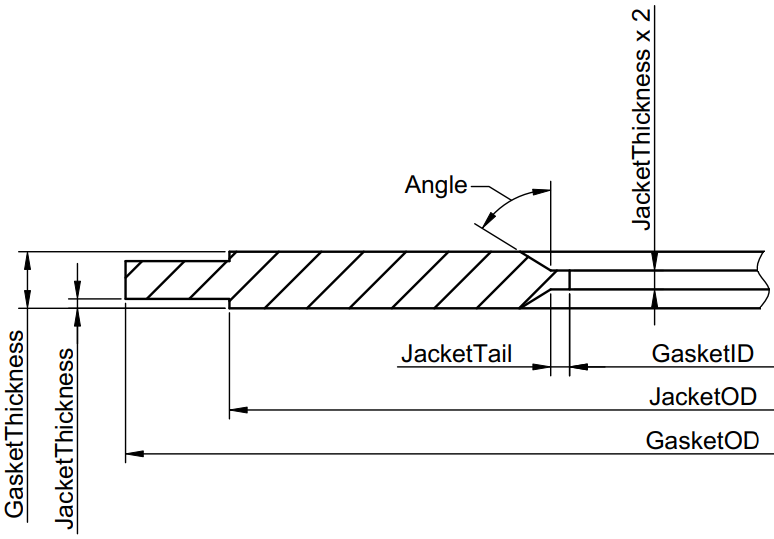

JACKET_A

DIN EN 1514-3 タイプA規格に対応した特殊形状ガスケットです。

GasketID: ガスケットの内径

JacketOD: ジャケットの外径

GasketOD: ガスケットの外径

JacketThickness: ジャケットの厚さ

GasketThickness: ガスケット全体の厚さ(コアと2xジャケット)

JacketTail: ジャケットテールの長さ

Angle: テール部前面のジャケット傾斜角

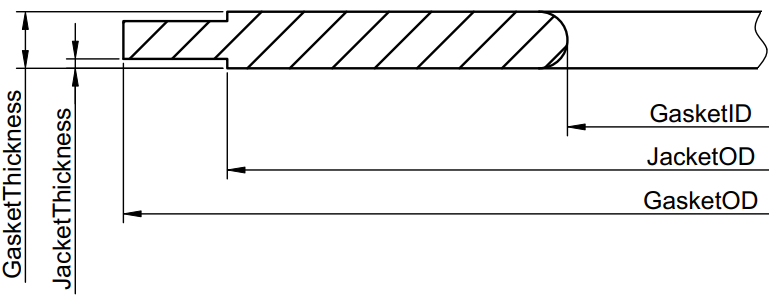

JACKET_C

DIN EN 1514-3 タイプC規格に対応した特殊形状ガスケットです。

GasketID: ガスケットの内径

JacketOD: ジャケットの外径

GasketOD: ガスケットの外径

JacketThickness: ジャケットの厚さ

GasketThickness: ガスケット全体の厚さ(コアと2xジャケット)
