ソリッドモデリング
BricsCAD Mechanicalには、押し出しや差など従来の3Dモデリングツールをはじめとするソリッドモデリングのための豊富なツールセットが用意されています。さらに、プッシュ/プル、面を複写、強力な3D拘束などの直感的なダイレクト編集ツールを使い、3Dパーツの形状や大きさを調整することができます。また、CREATESKETCHFEATUREシステム変数をオンにしておくと、作成した3Dソリッドがパラメータ化され、スケッチフィーチャーが メカニカルブラウザパネルに表示されます。

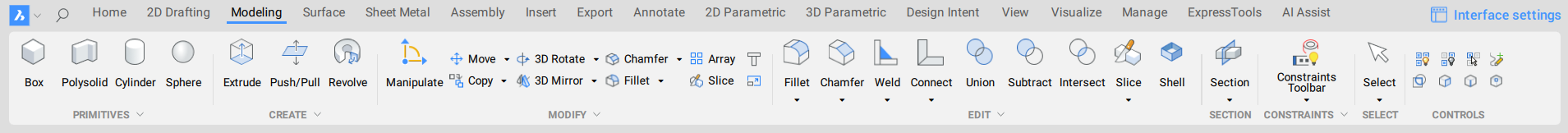

3Dソリッドツールは、メカニカルワークスペースリボンのモデリングタブにあります。
| ツール/ツールセット | 説明 |
|---|---|
| 押し出し | スケッチから3Dソリッドを作成します。 |
| 回転 | |
| ロフト | |
| スイープ | |
| 厚み付け | |
| プリミティブツールセット: 直方体、ポリソリッド、円柱、球、くさび、角錐、円錐、トーラス |
下地のスケッチがなくても、直接3Dソリッドを作成することができます。 |
| プッシュ/プル | 3Dソリッドを編集します。(面やエッジへの適用) |
| 移動 | |
| 3D回転 | |
| 面をコピー | |
| フィレット | |
| 面取り | |
| シェル | 3Dソリッドの編集 |
| スライス | |
| ブーリアンツール: 和、差、交差、分離 | |
| 尺度 | |
| 3Dミラー | |
| 整列 | |
| 削除 | 3Dソリッド全体、およびフィーチャー(フィレットや穴など)を形成する面のセットに適用できます。 |
| 3D監査 | 読み込まれたジオメトリのエラーを見つけて修正します。 |
| 3D簡略化 | 3Dソリッドのスプライン面から正準面(平面、円筒、円錐、球、トーラス)を自動的に認識することができます。これは、3D拘束を適用する前に必要となることもあります。 |
| ステッチ | ぴったりくっついた境界を形成する接触面や領域を、1つの3Dソリッドにつなぎ合わせることができます。 |
| ツイスト、ポイントを移動、エッジを移動、曲線を変形 | 3Dソリッドを一様に変形させることができます。 |
| ツールセットを選択 | 3Dソリッドの面やエッジを、長さ、面積、滑らかさなど、特定の幾何学的・位相的基準に基づいて選択することができます。 |
| 拘束 | 3Dソリッドの面やエッジに3D拘束を加え、位置合わせやサイズ変更を行うことができます。3Dパーツをパラメトリック化します。 平行、垂直、同軸、接線などの幾何学的な3D拘束を自動的に適用します。 |
