フランジの作成

概要

フランジは、ほとんどの板金部品のメインとなるフィーチャーです。BricsCADでは、さまざまな方法を使用してフランジを作成できます。
  • 閉じた2Dプロファイルからベースフランジを作成します。これにより、その境界が定義されます。
  • 既存のフランジのエッジを引っ張って、1つまたは複数のエッジフランジを作成します。
  • 2Dポリラインを押し出して、一度に複数のフランジを作成します。(ポリラインのすべての線形エッジがフランジになります)
Tip: フランジを作成する他の方法もあります。これらを説明しています。
  • フランジはロフト板金部品の要素として作成することができます。ロフトベンドの作成と分割を参照してください。
  • フランジは既存のジオメトリを認識することができます。板金の変換と修復を参照してください。

履歴(ヒストリー)ベースのMCADとは対照的に、BricsCADは同じツールセットを適用してフランジを個別に変更します。

ベースフランジの作成

板金の設計はベースフランジを作成することから始めます。ベースフランジを作成するには、閉じた平面プロファイルを選択してSMFLANGEBASEコマンドを実行します。

以下のいずれかの操作を行います:
  • 板金ツールバーのベースフランジを作成ツールボタン(
    )をクリックします。
  • 板金メニューのベースフランジ作成を選択します。

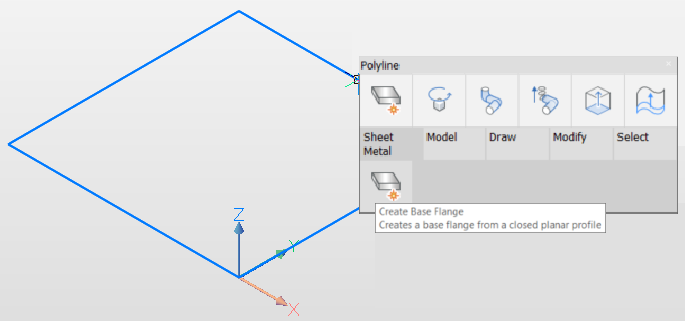

  • クワッドカーソルメニューの板金セクションでベースフランジを作成を選択します。

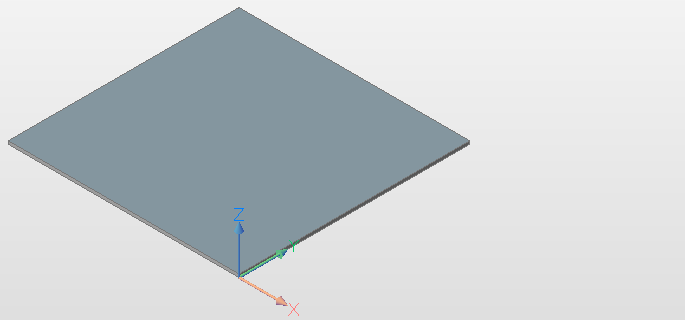

ベースフランジを作成するにはSMFLANGEBASEコマンドで、プロファイルを押し出します。

ベースフランジの高さは、板金部品のデフォルトの厚さプロパティです。板金部品の厚さを変更するには、メカニカルブラウザの厚さフィールドに適切な値を入力します。

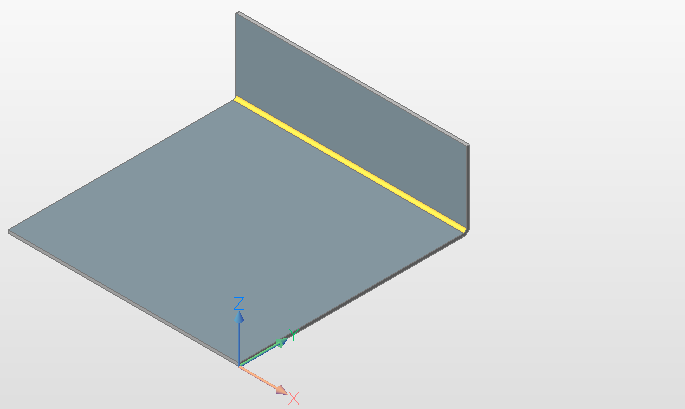

エッジフランジの作成

板金にフランジを追加できます。

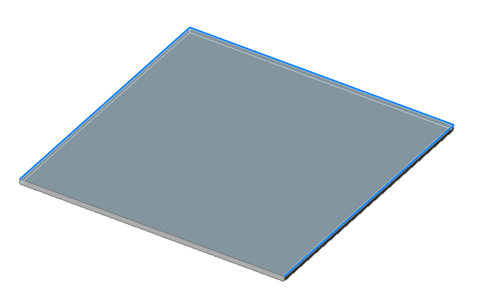

  1. 線形エッジを選択します。

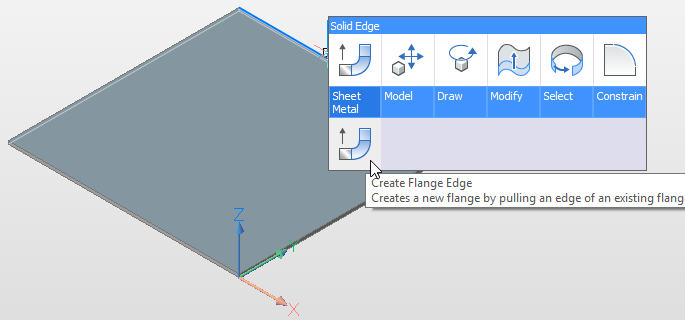

  2. クワッドカーソルメニューの板金セクションでSMFLANGEEDGEコマンドを選択します。

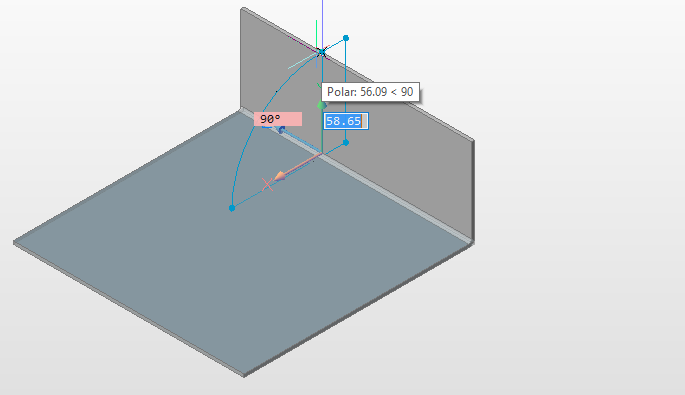

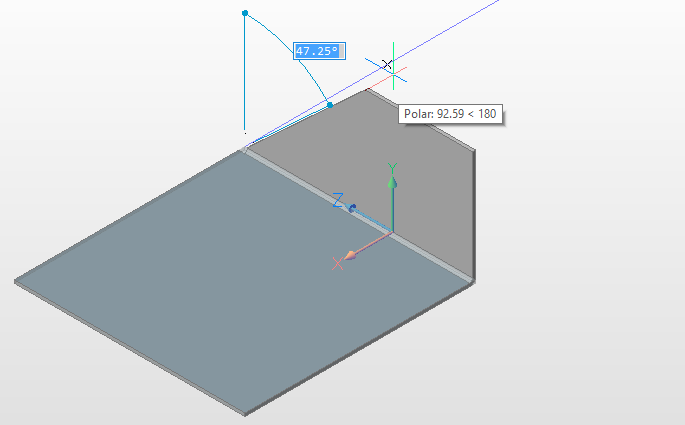

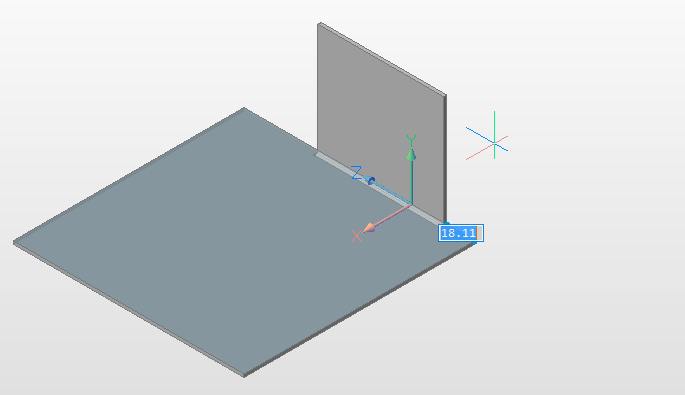

  3. マウスポインタを移動して、エッジフランジの長さと2つのフランジ間の角度を定義します。ダイナミック入力フィールドを使用して、必要な値を入力することもできます。

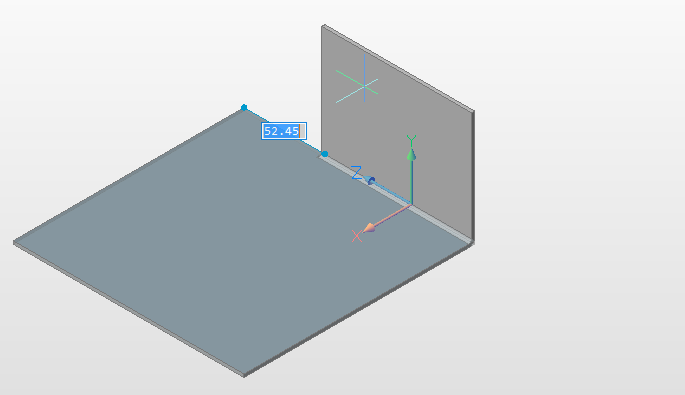

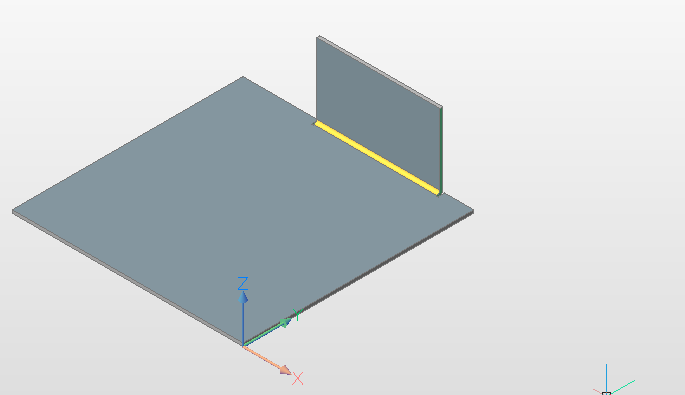

エッジの幅と異なるエッジフランジを作成するには、SMFLANGEEDGEコマンドのオプションを選択し、エッジの片側または両側からのオフセット距離を定義します。

Note: エッジとは異なる幅のエッジフランジを作成すると、ベンドリリーフが自動的に作成されます。

テーパー角度のあるエッジフランジを作成

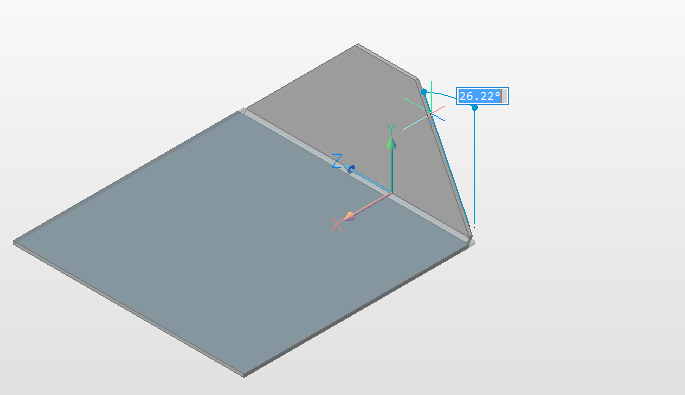

SMFLANGEEDGEコマンドのテーパー角度オプションを使用して、台形のエッジフランジを作成できます。

ポリラインを押し出して複数のフランジを作成

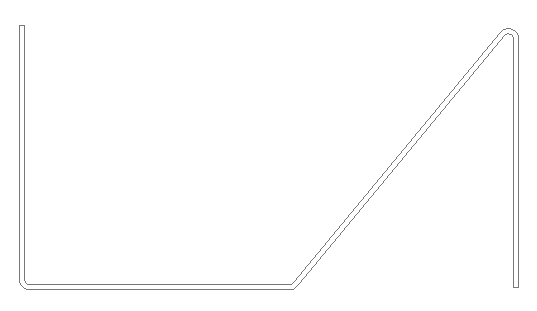

単純ですが重要な種類の板金部品があります。これらの部品を正面側から見ると、太いポリラインのように見えます。

この部品を作成するには、以下の方法があります。

  • SMFLANGEEDGEコマンドを連続して呼び出すか、または
  • ポリラインを作図し、DMEXTRUDEコマンドを使用してから、DMTHICKEN、SMCONVERT、およびSMBENDCREATEコマンドの順に使用します。

ただし、以下の手順をお勧めします。

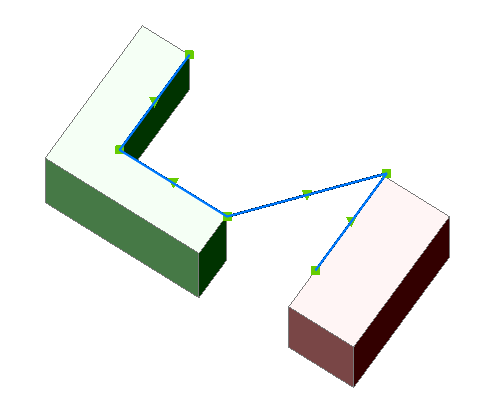

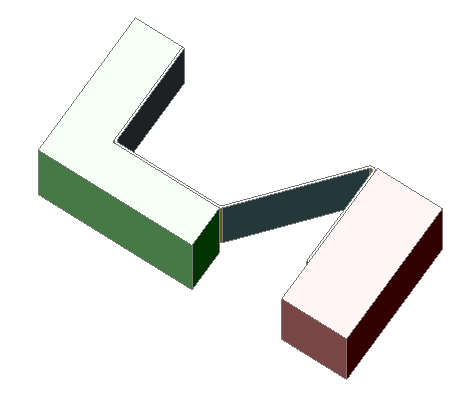

BricsCADでは、複雑なアセンブリ内の部品を他の部品と一緒に作成して、アセンブリ内の他の図形に干渉しないようにすることができます。

SMETRUDXEでは、各線分の太くなる方向を個別にコントロールすることができます。
  1. 作成したい板金部品のスケッチを表すポリラインを作図します。
    以下のいずれかの操作を行います:

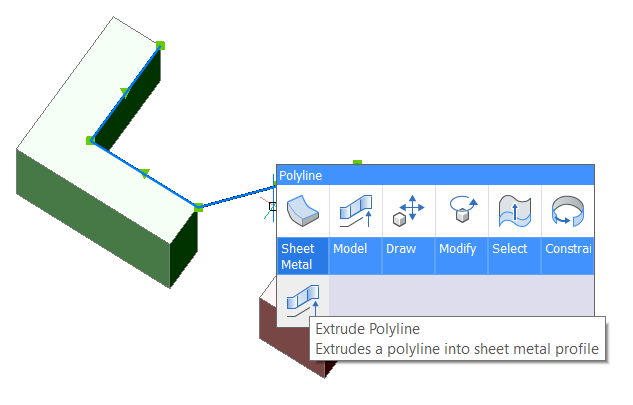

    • 板金ツールバーのポリラインを押し出しツールボタン(
      )をクリックします。
    • 板金メニューのポリライン押し出しを選択します。
    • クワッド カーソルメニューの[板金] グループで[ポリラインを押し出し]を選択します。

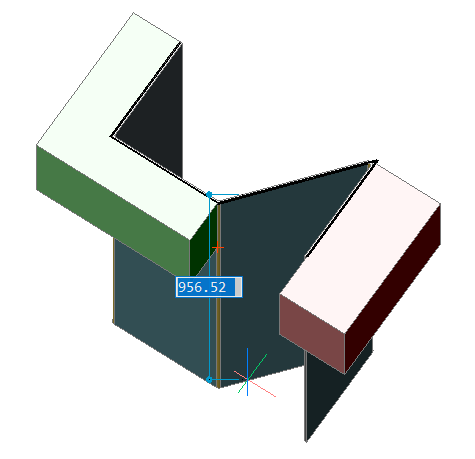

  2. カーソルを合わせて押し出しの高さを選択するか、値を入力して Enterキーを押して受け入れます。
    ボディが作成され、拡張機能が尊重されます。板金部品は元のポリラインの寸法を超えません。厚みが違っても挙動は同じです。

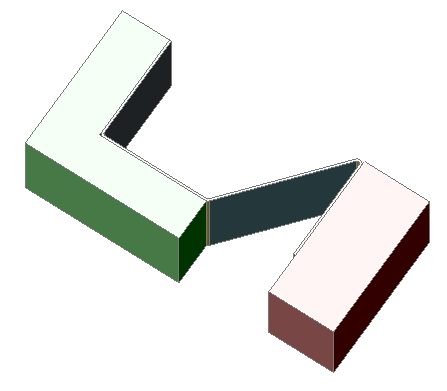

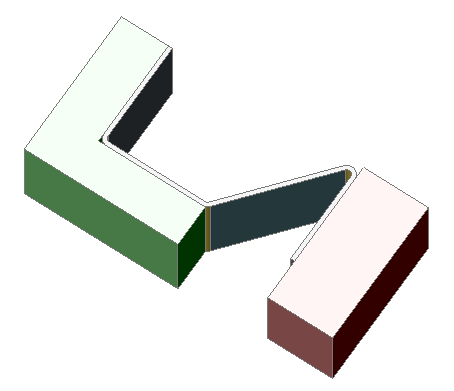

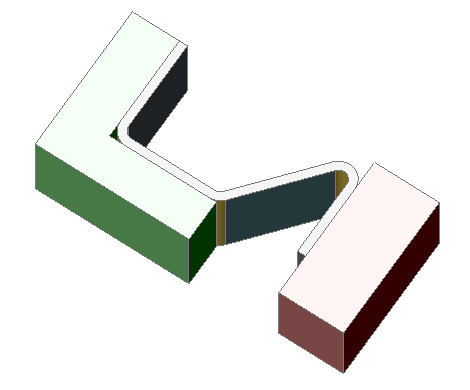

    厚さ1ミリ 厚さ2ミリ 厚さ4ミリ
Note: 外形寸法を保持するポリシーは、SMFLANGEEDGEを使用したシーケンシャルフランジ構築、SMFLANGEBENDを使用した部品のベンド、SMCONVERTを使用した板金設計の認識など、他のワークフローで作成された板金部品にも機能します。フランジの押し出し方向を変更する場合は、フランジにSmFlipコマンドを適用します。

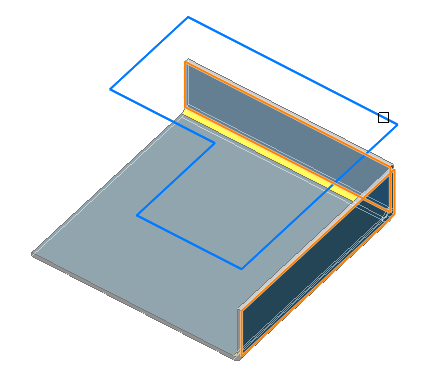

フランジを作成する輪郭を押し出し

SMFLANGECONTOURコマンドを使用すると、特定の輪郭を新しいフランジに押し出し、モデルに取り付けることができます。これは、SMFLANGEBASE、SMFLANGECONNECT、およびSMBENDCREATEコマンドの順序と考えることができます。実際には、選択したフランジの厚み面がインテリジェントに選択され、新しいフランジの厚み面に接続されます。

以下のいずれかの操作を行います:
  • 板金ツールバーの閉じた輪郭からフランジを作成ツールボタン(
    )をクリックします。
  • 板金メニューの閉じた輪郭からフランジ作成を選択します。
  • クワッドカーソルメニューの板金セクションで輪郭からフランジを作成を選択します。

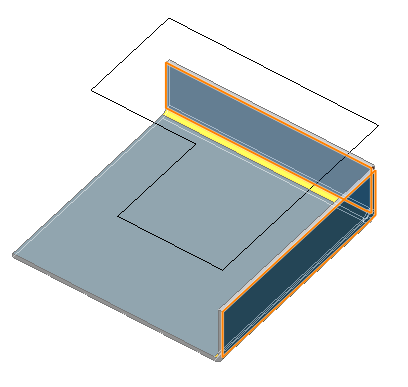

    必要なフランジをすべて選択したら、輪郭をクリックします。

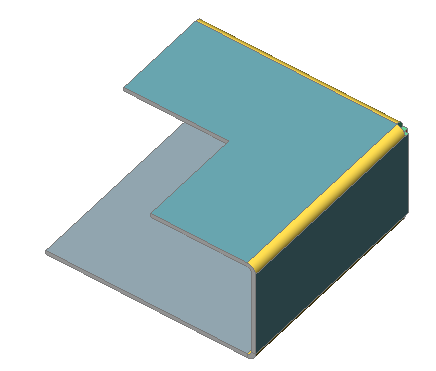

    このコマンドは新しいフランジを作成し、部品上で選択したフランジとマージします。

ベンド、コーナーリリーフ、ジャンクション

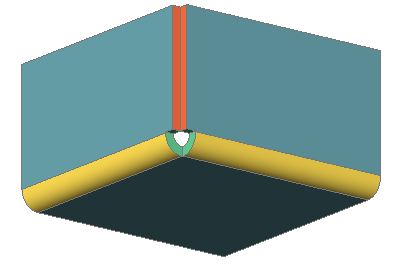

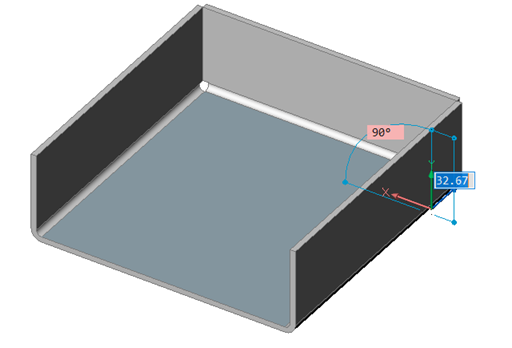

SMFLANGEEDGEコマンドを使用して、エッジフランジを引っぱると、エッジフランジとベースフランジとの間にベンドフィーチャーが自動的に作成されます。3つのフランジが集まるコーナーに、自動的にコーナーリリーフフィーチャー作成されます。この操作により、ベンドで接続されていない2つのフランジ間にジャンクションも作成されます。

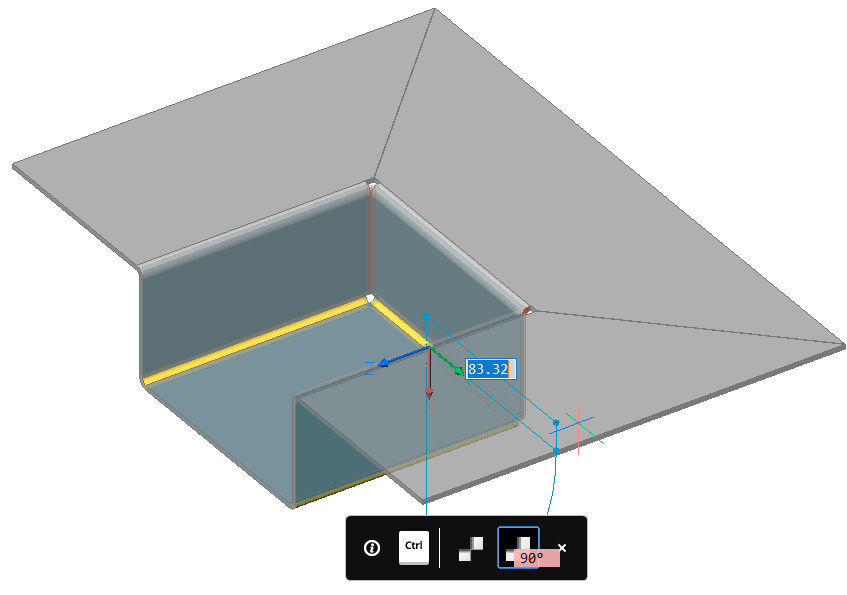

複数のフランジを作成

同時に複数のフランジを作成することができます。

以下のいずれかの操作を行います:

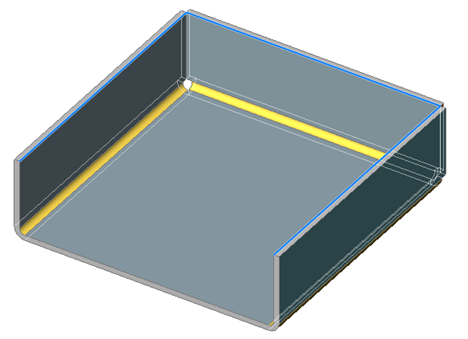

  • 複数のエッジを選択し、クワッドカーソルメニューの板金コマンドグループでエッジフランジを作成(
    )を選択します。

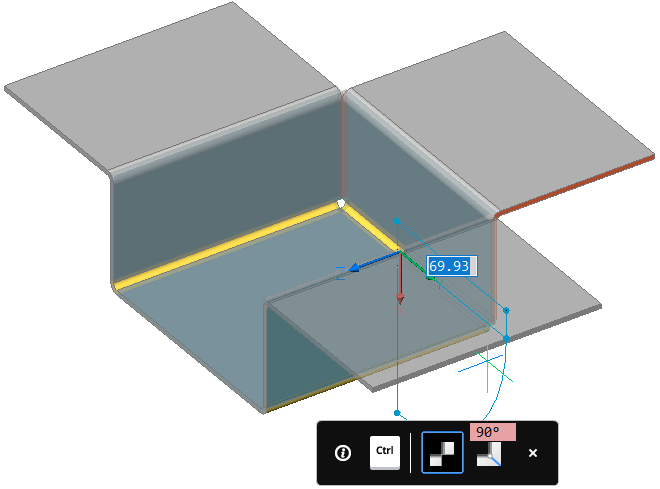

  • SMFLANGEEDGEコマンドを起動し、複数のエッジを選択します。
  • エッジをダイナミックに作成します。

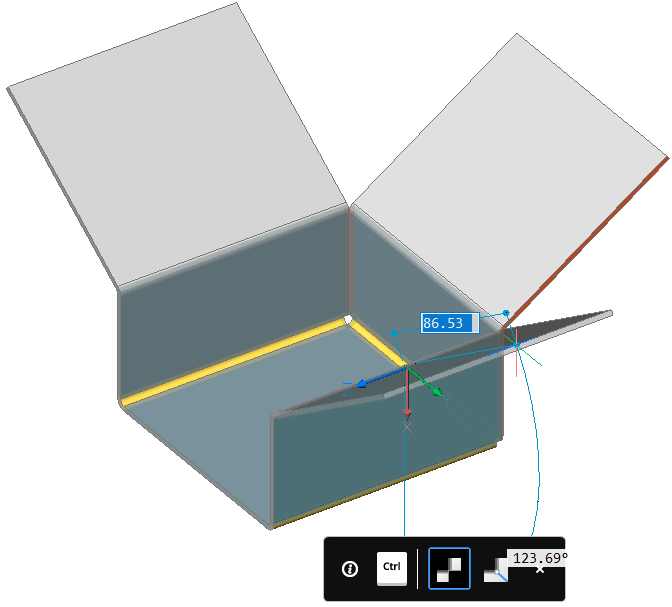

    ダイナミック入力フィールドを使用して、角度とフランジの高さを定義します。TABキーを押して、角度フィールドと距離フィールドを切り替えます。

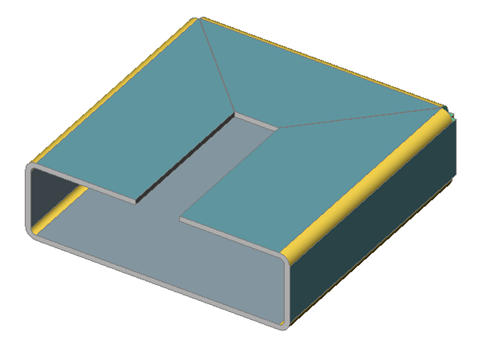

  • 新しく作成されたフランジの内側のエッジを選択します。
  • フランジを作成します。

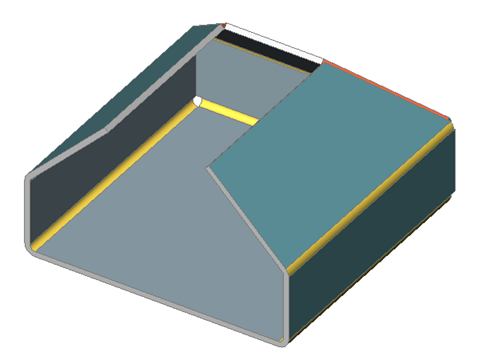

    このコマンドはフランジの交点を自動的に計算し、ジャンクションまたはマイターフィーチャーを作成します。角度が90度でマイターが作成されます。

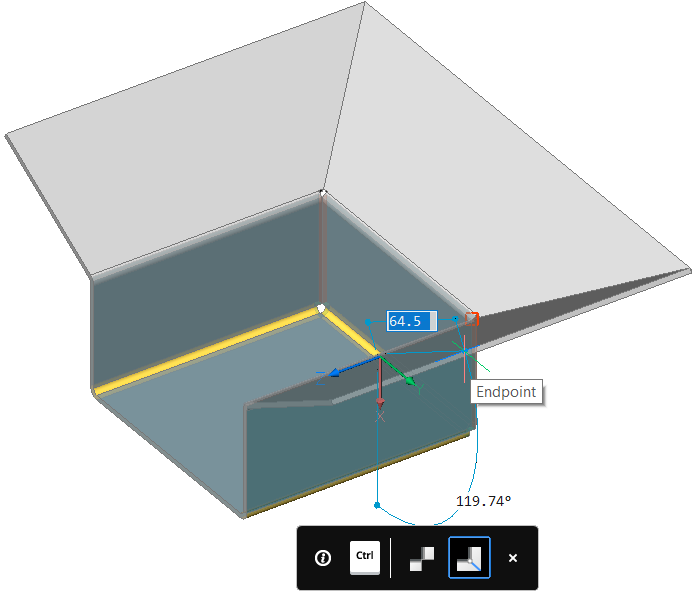

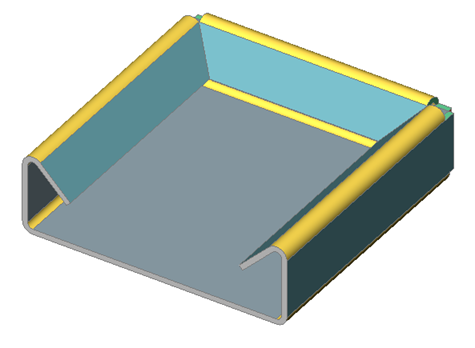

    他の角度ではジャンクションが作成されます。
    いずれの場合も、重大な干渉は回避されます。
    フランジが外開きで作成された場合、マイターの接続タイプをコントロールするには、[接続切替] オプション(ウィジェットコントロールでも使用可能)を使用します。
    ジャンクション:
