2D拘束

パラメトリック拘束は、2D幾何形状の関係を維持し寸法を制御する目的で使用します。

拘束には2種類あります。

  • 幾何拘束:図形間の関係をコントロールします。
  • 寸法拘束:長さ・角度・半径・直径等の図形の大きさをコントロールするために使用します。

寸法拘束は、他の寸法拘束やパラメータとともに、値や計算式を使用することができます。寸法拘束は、パラメータマネージャーパネルおよびメカニカルブラウザパネルで編集できます。

Note:
  • 初めに幾何拘束、次に寸法拘束を適用することをお勧めします。
  • PARAMETERCOPYMODEは、拘束された図形がコピーされるときに、拘束と関連するパラメータがどのように処理されるかを制御します。
  • PARAMETRIZE2Dは、幾何パラメータと寸法パラメータを自動的に作成します。
拘束を使用する場合、図面は次の3つの状態のいずれかになります。
  • 下に拘束:いくつかの図形が拘束されています。変更コマンドや操作を使用しても変更できないものがあります。
    Note: BricsCAD V23で作成された拘束されていない図形の場合は、2DCONSTRAINTFLAGSシステム変数の値を 1に設定する必要があります。
  • 完全拘束:すべての関連する幾何的及び寸法拘束は、設計のジオメトリに適用されます。作画は、寸法拘束の値を変更することで変更できます。
  • 矛盾拘束:1つ以上の拘束が他の拘束に違反または矛盾しています。
パラメトリック拘束で以下を行えます。
  • 幾何学的な設計意図の維持
  • 寸法拘束に異なる値を適用することで、設計の複数拘束を作成

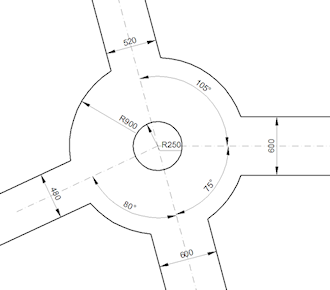

同じ拘束のロータリーを表す図面の2つのパターン

コマンドとツールバー

2Dパラメトリック拘束ツールは、2D拘束ツールバーとパラメトリックリボンタブにあります。

寸法拘束や幾何拘束の表示をコントロールするツールは、2つのフライアウトツールバー寸法拘束幾何拘束にあります。

コマンド 説明
DCDISPLAY [寸法拘束表示] 寸法拘束を表示または非表示に設定します。
GEOMCONSTRAINT [幾何拘束] 図形/図形上の有効な拘束間の幾何関係を適用します。
GCFIX [2D拘束 固定] 点や図形を固定位置に拘束します。
GCCOINCIDENT [2D拘束 一致]

一致した幾何拘束を2点に適用、もしくは点を図形に拘束します。

GCCONCENTRIC [2D拘束 同心円] 円、円弧、楕円、楕円弧の中心点が一致するように拘束します。
GCCOLINEAR [2D拘束 同一直線上] 線またはポリラインセグメントを強制的に同一線上にします。
GCPARALLEL [2D拘束 平行] 強制的に2つの線または直線のポリラインセグメントが互いに平行になるようにします。
GCPERPENDICULAR [2D拘束 直交] 2つの線またはポリラインセグメントを直交方向になるように拘束します。
GCTANGENT [2D拘束 正接]

2つの図形の接点が互いに保たれ、延長線上も保たれるよう拘束します。

使用可能な図形:線、ポリラインセグメント、円、円弧、楕円、楕円弧。

GCHORIZONTAL [2D拘束 水平] 現在の座標のX-軸に平行になるように、線、直線のポリラインセグメントまたは点のペアを拘束します。
GCVERTICAL [2D拘束 垂直] 現在の座標の-軸に平行になるように、線、直線のポリラインセグメントまたは点のペアを拘束します。
GCSMOOTH [2D拘束 スムーズ] スプラインが別のスプライン、線、円弧、ポリラインと流体幾何学的な連続性を維持するよう拘束します。
GCSYMMETRIC [2D拘束 対称] 選択した線分に対して、2つの図形や点が対称になるように拘束します。
GCEQUAL [2D拘束 同じ値] 同じ半径、円、円弧または同じ長さの線とポリラインセグメントを拘束します。
CONSTRAINTBAR [幾何拘束表示]

図形の拘束バーの表示を管理します。

図面を開いた時、拘束バーは常に非表示になります。

DIMCONSTRAINT [寸法拘束]

図形や図形上の拘束点間に寸法拘束を適用します。

関連付け寸法をダイナミック寸法に変換します。

DCHORIZONTAL [水平寸法拘束] 現在座標系について、2点の水平距離(X距離)を拘束します。
DCVERTICAL [垂直寸法拘束] 現在座標系についての2点の垂直距離(Y距離)を拘束します。
DCLINEAR [長さ寸法拘束] 現在座標系についての2点の水平距離(X距離)、もしくは垂直距離(Y距離)が拘束されます。
DCALIGNED [平行寸法拘束] 2つの点または線やポリラインセグメントの長さの距離を拘束します。
DCRADIUS [半径寸法拘束] 円の半径、円弧またはポリラインセグメントの円弧を拘束します。
DCDIAMETER [直径寸法] 円の直径、円弧またはポリラインセグメントの円弧を拘束します。
DCANGULAR [角度寸法拘束] 2本線間の角度または、ポリラインセグメントの線、円弧または円弧ポリラインの合計角度、または図形の3点間の角度を拘束します。
DCCONVERT [寸法拘束変換] 自動調整寸法を拘束寸法に変換します。
DELCONSTRAINT [2D拘束 削除] 図形からすべての寸法と幾何拘束を削除します。
