アダプティブグリッドスナップ

アダブティブグリッドスナップ機能を使用すると、キーボード入力なしで簡潔な値を使用して、図形の作成、編集、ナッジ、マニピュレートができます。

スナップステップサイズは、現在の画面のズーム率に応じて調整されます。SNAPTYPE = 2の場合、アダプティブグリッドスナップが有効になります。

ADAPTIVEGRIDSTEPSIZEシステム変数は、使用可能な最小のステップ サイズをコントロールします。 デフォルト値は4ピクセルです。

マニピュレータでのアダプティブグリッドスナップの使用

  1. 図形またはサブ図形の上にカーソルを移動し、マウスの左ボタンを少し長めに押して(左クリック長押し)図形を選択します。

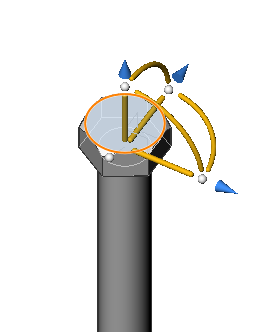

    マニピュレータウィジェットが表示されます：

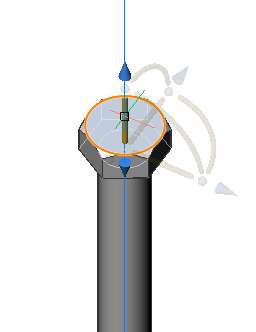

  2. 図形を移動したい方向の軸の上にカーソルを移動させます。選択した軸がハイライト表示されます：マニピュレータの他の部分が薄くなります。
  3. クリックして軸を選択し、カーソルを移動させます。

    ルーラーが表示されます。

    現在の移動距離がダイナミック入力フィールドに表示されます。

    グリッドスナップの解像度は、ズーム率に応じて自動的に調整されます。

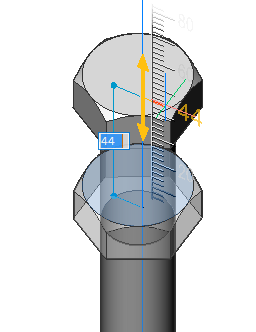

    2ミリ間隔のルーラー表示：

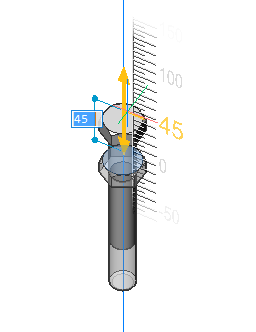

    5ミリ間隔のルーラー表示：

  4. (オプション)ズームインまたはズームアウトしてダイナミックグリッドを調整します。
  5. 以下のいずれかの操作を行います：
    • ルーラーのカレントの値をそのまま使用するにはクリックします。
    • ダイナミック入力フィールドに値を入力してEnterを押します。
