CAD標準仕様
概要
1 つ以上の標準仕様(DWS)ファイルを図面DWGファイルに関連付けます。
図面DWGファイルと標準仕様DWSファイルの互換性を確認し、図形プロパティのマッピングを検証または無視する方法は 2 つあります。
- BricsCADでCAD標準仕様コマンドを使用する。
- standards_app.exeスタンドアロンアプリケーションを使用する。
BricsCADでCAD標準仕様コマンドを使用する
CAD標準仕様コマンドは、CAD標準仕様リボンパネルに表示されます。
-
STANDARDSコマンドを起動して、標準仕様DWSファイルを作業中のDWG図面ファイルに関連付け、チェックするプラグインを選択します。
- CHECKSTANDARDSコマンドを起動して、現在の図面の目的のプラグインと標準図面の互換性を確認し、推奨される一致を検証または無視します。
現在の図面の画層と他の図面または標準図面の画層とを関連付けるには、LAYTRANSコマンドを使用します。
standards_app.exeスタンドアロンアプリケーションを使用する
standards_app.exeは、BricsCADインストールフォルダー(デフォルトでは、C:\ Program Files \ Bricsys \ BricsCADV25x64)に格納されているスタンドアロンアプリケーションです。

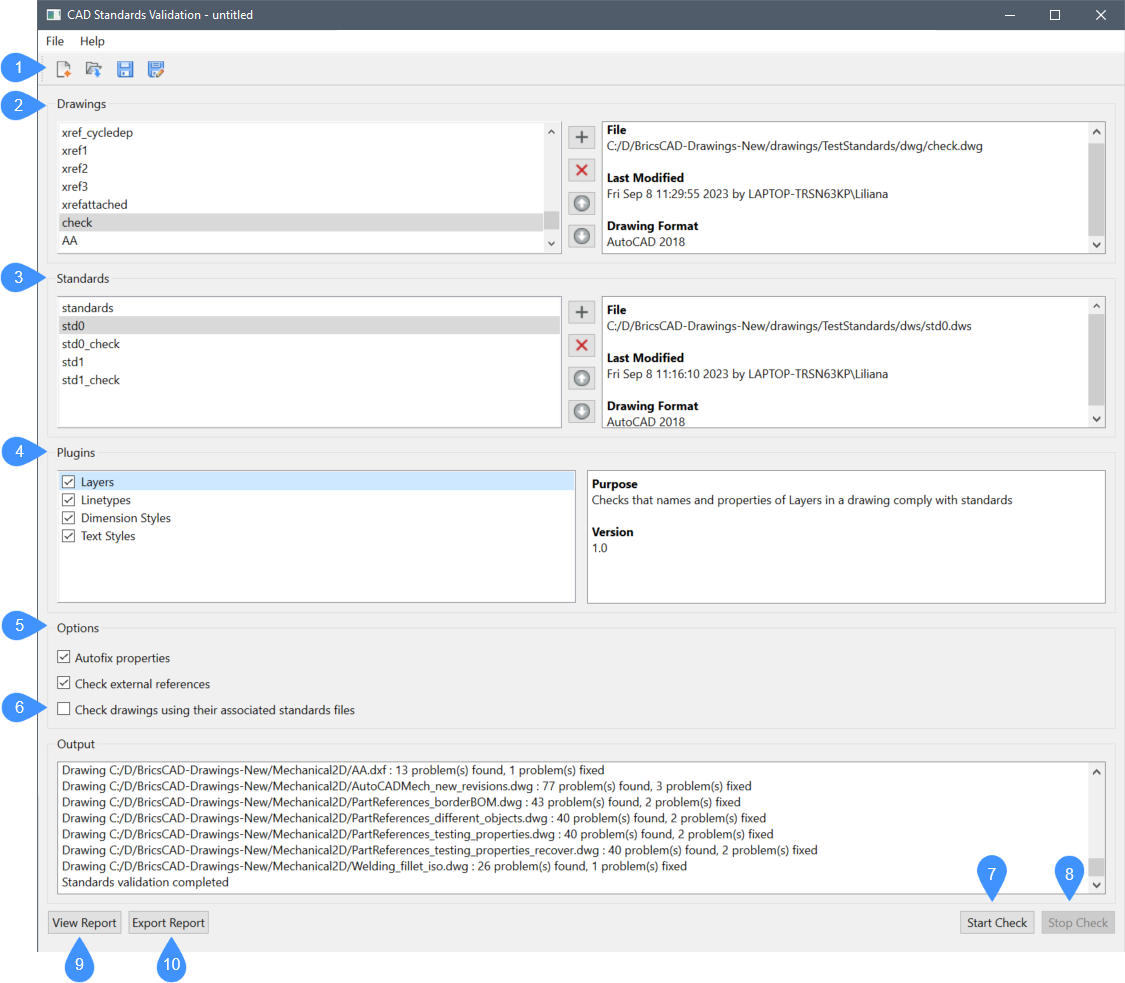

standards_app.exeアプリケーションを実行して、CAD標準仕様の検証ダイアログボックスを開きます。アプリケーションは、選択したプラグインに従って、図面(DWG)ファイルと標準(DWS)ファイルの互換性を確認します。
- ファイルメニュー
- 図面
- 規格
- プラグイン
- オプション
- 出力
- チェックを開始
- チェックを停止
- レポートを表示
- レポートの書き出し
ファイルメニュー
CHXファイルの管理オプションを表示します。CHXファイルには、図面(DWG)ファイルおよび標準仕様(DWS)ファイルと、これらのファイルのチェックに選択できるオプションがリスト化されます。ACADから使用することも、最初から作成することもできます。
- ファイルを追加
- CHXファイルを最初から作成します。
- 開く
- CAD標準仕様の検証ダイアログボックスが開き、既存のCHXファイルを選択できます。
- 保存
- CAD標準仕様検証の設定をCHXファイルに保存します。
- 名前を付けて保存
- CAD標準仕様検証の設定を別のCHXファイルに保存します。
図面
チェック対象に追加した図面ファイル(DWG)が一覧表示されます。
-
：新しい図面をリストに追加します。 -
：選択したファイルを削除します。 -
：リスト内で選択したファイルを上に移動します。 -
：リスト内で選択したファイルを下に移動します。
規格
規格のチェックに使用される図面標準(DWS)ファイルが一覧表示されます。
- 図面標準ファイルを作成するには、画層、寸法スタイル、線種、文字スタイルを定義するDWGファイルを DWSファイルとして保存します。
- 右側のボタンは、図面(DWG)ファイルの場合と同様に機能します。
プラグイン
チェック操作に使用されるプラグインが一覧表示されます。
プラグインとは、標準仕様ファイル内の図形のプロパティまたはその集合を指します。チェックを入れたプラグインのみがチェック操作の対象として考慮されます。
使用可能なプラグインは以下の通りです。
- 画層
- 図面の画層の名前とプロパティが規格に準拠していることを確認します。
- 線種
- 図面内の線種の名前とプロパティが規格に準拠していることを確認します。
- 寸法スタイル設定
- 図面内の寸法スタイルの名前とプロパティが規格に準拠していることを確認します。
- 文字スタイル設定
- 図面内の文字スタイルの名前とプロパティが規格に準拠していることを確認します。
オプション
- Autofixプロパティ：標準プロパティをターゲットの名前付きオブジェクトに自動的に適用します。
- 外部参照をチェック：チェックに外部参照を含めます。
- 関連する標準仕様ファイルを使用する図面をチェック：関連付けられた標準仕様ファイルを含む図面ファイルをチェックします。
出力
規格チェックに関するレポートを表示します。
チェックを開始
チェックを実行します。
チェックを停止
チェックを停止します。
レポートを表示
レポートをStandardsAppの可読ウィンドウで開きます。
レポートの書き出し
チェック結果をレポート(LOG)ファイルに書き出します。
