ペーパー空間のビューポート
ALIGNSPACEコマンドは、モデル空間とペーパー空間で指定した位置合わせポイントを基準に、ビューポートの角度やズーム係数、および画面移動位置を調整します。
レイアウトでは、複数のビューポートを作成することができます。それぞれモデル空間で作成した図形に対して独自のビューで表示します。レイアウトビューポートとは、モデル空間の図形を見るための領域です。各レイアウトビューポートでモデル空間にある同じ図形または違う図形を表示させることができます。表示、尺度などの内容は、レイアウトビューポート毎に自由に調整できます。
レイアウトビューポートは独立した図形として作成され、他の作図図形と同じように、コピー、削除、移動、拡大縮小、ストレッチが可能です。図形スナップを使って、ビューポートの境界線にスナップすることができます。レイアウト上のモデル空間で作業をしているときに、任意のレイアウトビューポートをクリックして現在のビューポートにし、そのビューポートでモデル空間図形の追加や修正を行います。あるレイアウトビューポートで行った変更は、他のビューポートでもすぐに表示されます。(他のレイアウトビューポートで図面のその部分が表示されている場合)現在のビューポートでのズームや画面移動は、そのビューポートのみに影響します。
各ビューポートには、画層ごとに表示・非表示の設定が可能です。また、ビューポートのコンテンツの表示をオフにすることができます。
ビューポートの尺度を維持するために、画面をロックすることができます。ビューポートをロックするとでズームや移動ができなくなります。
レイアウトのペーパー空間には、ビューポートとは別に、図枠として必要な、キーノート、注釈、タイトルブロック等の印刷関連の図形を加えることができます。1つのレイアウトのペーパー空間に加えた作図は他のレイアウトやモデル空間には表示されません。

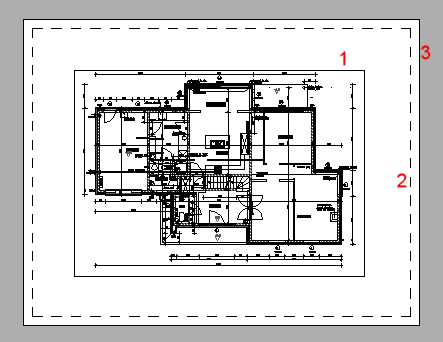

ペーパーシートと印刷可能領域の表示
- ビューポート
- ビューポート縮尺ボタンは、選択したビューポートの中央付近に表示されます。ボタンをクリックし、ドロップダウンリストから標準尺度の値を設定します。
- 印刷可能領域
印刷可能領域の表示は、DISPAPERMARGINSシステム変数でコントロールされます。
- ペーパーシートです。
ペーパーシートの表示は、DISPPAPERBKGシステム変数でコントロールされます。
