AI_DOME [ドーム型]
球体の上半分の形状をした3Dポリゴンメッシュを作成します。
アイコン：
説明

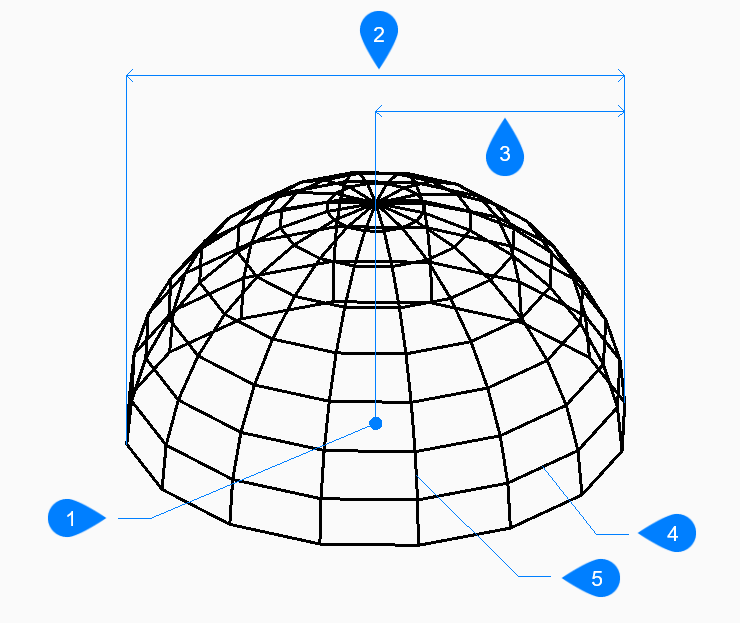

球体の上半分の形状をした3Dポリゴンメッシュを作成します。中心、半径、直径、セグメント数などのオプションを組み合わせて選択できます。
- 中心
- 直径
- 半径
- 緯度方向の分割数
- ドーム型の経度方向の分割数
使用方法
以下の方法でドーム型の作成を開始します。
- ドーム型の中心
コマンドオプション
- ドーム型の中心
- ドームの開放端の中心を指定します。
- ドームの半径を設定する
- ドームの半径を指定します。
- 直径
- ドームの直径を指定します。
- ドーム型の経度方向の分割数
- ドームの曲面をシミュレートするために使用する等値線の数を xy 平面に垂直に指定します。デフォルト値は 16 です。
- 緯度方向の分割数
- ドームの曲面をシミュレートするために使用する等値線の数を XY 平面に平行に指定します。デフォルト値は 8 です。
