AMRESCALE [寸法/記号の再尺度]

シンボル・テーブル・文字は、モデル空間とレイアウト空間の両方で尺度が変更されます。

BricsCAD Mechanical
注: このコマンドは、メカニカル図形を含む図面に対してのみ機能します。BricsCAD Mechanical図面の環境を設定するには、2Dメカニカル図面の各コマンドについての記事を参照してください。

使用方法

変更したい尺度を入力して、対象図形を選択します。寸法・シンボル・テーブルは、モデル空間とレイアウト空間の両方で尺度が変更されます。注釈は、拡大または縮小されても図面の形状に影響しません。また、寸法線と図形の間の距離は、尺度変更した寸法文字が重ならないように調整されます。PDIM図形に関連付けられた機械加工図用のシンボル(データムIDなど)はそのまま同じ側に維持され、PDIM図形と一緒に移動させることができます。

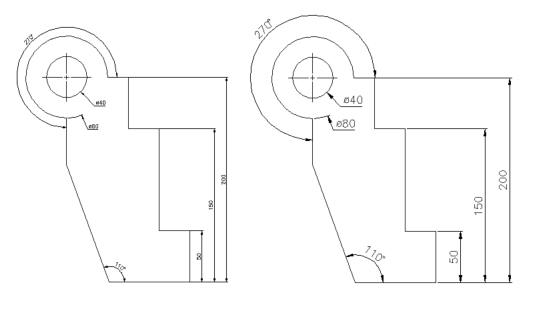

AMRESCALE実行前 AMRESCALEを尺度係数2で実行後
