BIMSETREFERENCEFACE [参照面設定]
参照面と対面を定義して、複合材のプライレイアウトをコントロールします。
使用方法
参照面は、面を選択して手動で設定することができます。対面が参照面と平行な場合は、その対面を提案するプロンプトが表示され、提案を受け入れるか、変更するかを選択できます。
注: 複合材のいずれかのプライが可変の厚さを持つ場合、参照面と平行でない対面も選択できます。この場合、固定厚さのプライは参照面から始まり、ソリッドの残りの部分は可変プライで埋められます。
|

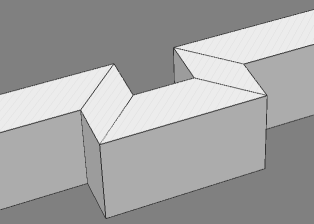

複合材のないソリッド |

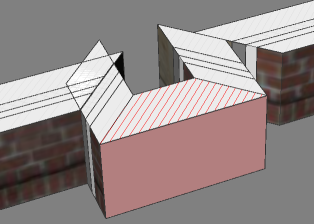

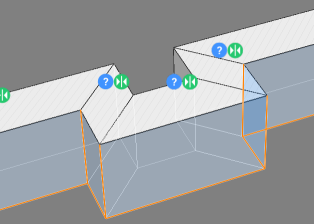

割り付けられたマルチプライ複合材 参照面が間違っているか、見つかりません |
|

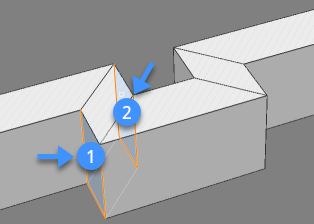

複合材をアタッチ 参照面をハイライト |
|

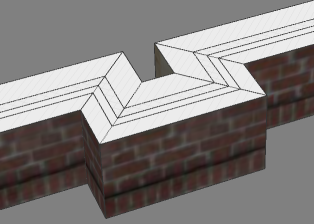

結果 |
|
コマンドオプション
- マニュアルで選択
- 対面を手動で選択します。
