COPYGUIDED3D [3Dガイドコピー]

ユーザーが選択した基準面を使用して、3Dソリッド、ブロック参照、または面セットを別の場所にコピーします。

使用方法

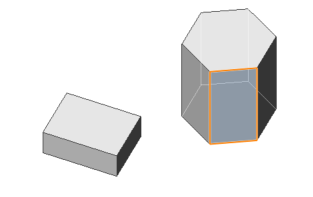

ソリッド、ブロック、または面セットを選択すると、接続や元の面が自動的に検出されます。これらの元の面は、詳細図形範囲と交差してはいけません。

解析幾何形状 (平面、円柱、球、円錐、ドーナツ状) を持つ面のみが対象となります。

挿入基点を見つけるため、アルゴリズムは、COPYGUIDEDによる曲線の使用方法と同様の方法で面を使用します。

ダイナミック寸法は、詳細図形の位置決めに使用されます。

新しい位置に合わせて詳細を変形させることができます。詳細の変換には、平行移動、回転、ミラーリングなどがあります。

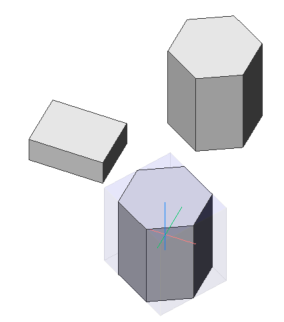

詳細は2色で表示することができます。

  • 青は、詳細エクステントがフリーモードで、挿入の可能性がないことを意味します。
  • 緑色はアルゴリズムが詳細図形範囲の配置を認識して変形を検知し、すでに変形された詳細がプレビューに表示されていることを意味します。したがって、次にマウスをクリックすると、検知された変形を使って詳細が挿入されます。

可能な挿入が検出された場合、Ctrl キーを押すと、現在のカーソル位置で検出されたすべての選択肢が切り替わります。次に、Shift キーを押しながら面セットを固定し、これらの面が検索対象とならないようにします。

コマンドオプション

元の面を手動で指定
元の面を手動で設定します。
基点を指定
1点をピックするか、座標を入力して基点を指定します。
詳細を回転
詳細をダイナミックに回転できます。
リセット
選択をすべてリセット、または自動選択を変更します。
元の面の自動検出
元の面の認識を自動に設定します。
元の面の表示を無効化
元の面の表示を切り替えます。
