DIMCONTINUE [直列寸法]

連続した線や円弧の寸法を作成します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン：

エイリアス：DCO、DIMCONT

説明

既存の直線、角度、座標寸法から、連続した直線または円弧を作成します。寸法は現在の寸法スタイルに基づいています。

使用方法

このコマンドでは、以下の2通りの方法で連続した寸法の作成を開始します。

  • 次の延長線の起点
  • 寸法の始点を選択

コマンドオプション

次の延長線の起点
次の寸法補助線のポイントを指定して、最後の直線、角度、座標寸法から連続した寸法を作成します。

直線寸法と角度寸法の場合、連続した寸法の1本目の補助線が、1つ前の寸法の2本目の補助線と一致します。

注: Enterを押してコマンドを終了するまで、寸法を連続的に配置できます。

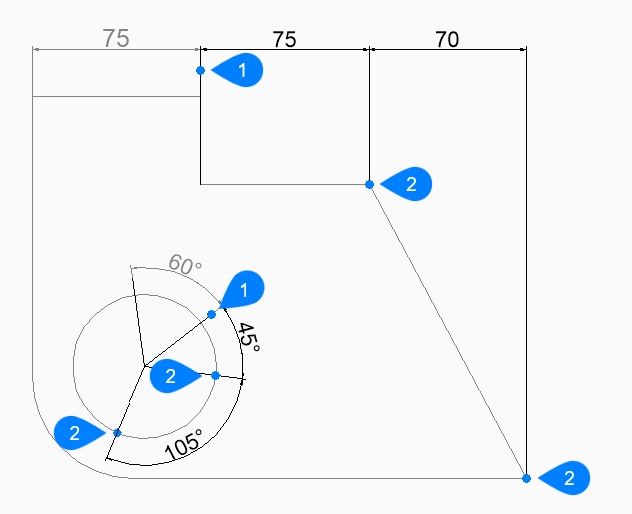

  1. 最後の寸法
  2. 次の延長線の起点
寸法の始点を選択
既存の直線、角度、座標寸法を選択できます。

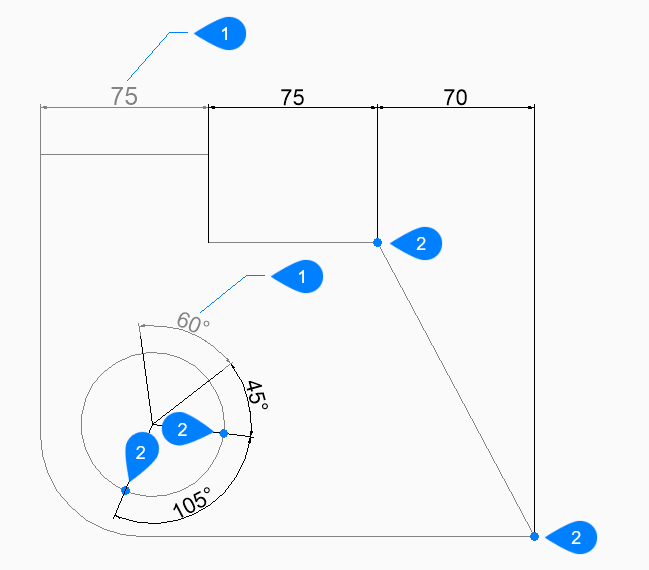

  1. 最初の寸法
  2. 次の延長線の起点
元に戻す
最後の寸法を元に戻し、1つ前の寸法から作図を続けます。
