DIMRADIUS [半径寸法]

半径寸法を作成します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

エイリアス:DIMRAD、DRA

説明

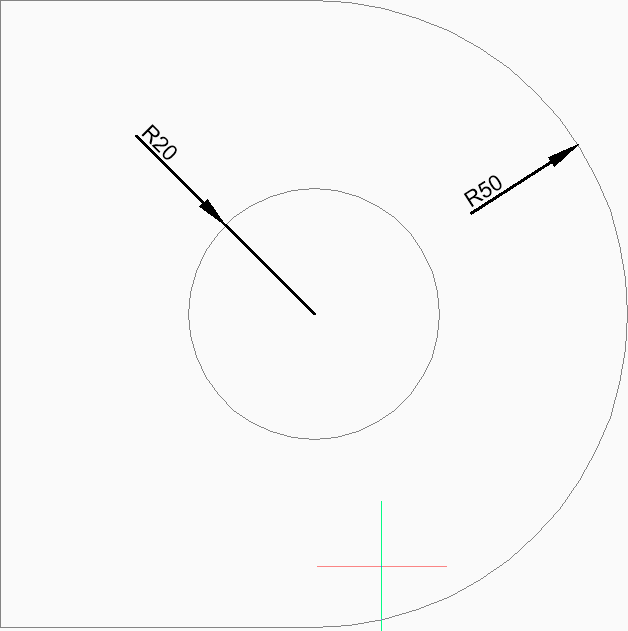

円弧、ポリライン円弧、円の半径寸法を作成します。寸法は、現在の寸法スタイルに基づきます。オプションを使い、寸法値の角度や内容を指定できます。

使用方法

このコマンドでは、以下の方法で半径寸法の作成を開始します。

  • 寸法入力する円弧、または、円を選択

コマンドオプション

寸法入力する円弧、または、円を選択
円弧、ポリライン円弧、または円を選択して、直径寸法の作成を開始できます。

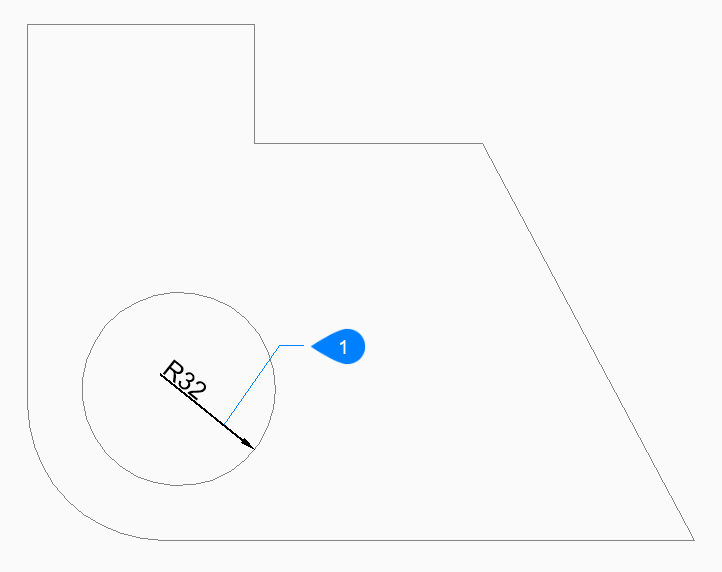

寸法線の位置
寸法線の位置を指定します。
  1. 寸法線の位置
角度

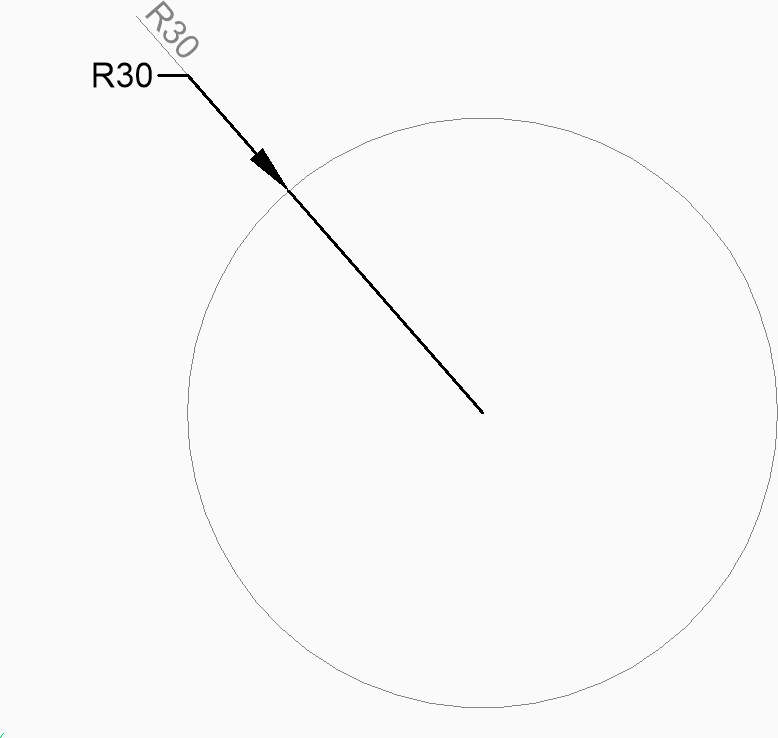

寸法テキストの角度を指定します。値を0にすると、寸法テキストが寸法線に整列します。その他の値を指定すると、寸法テキストは現在のUCSのX軸を基準にして回転します。
文字

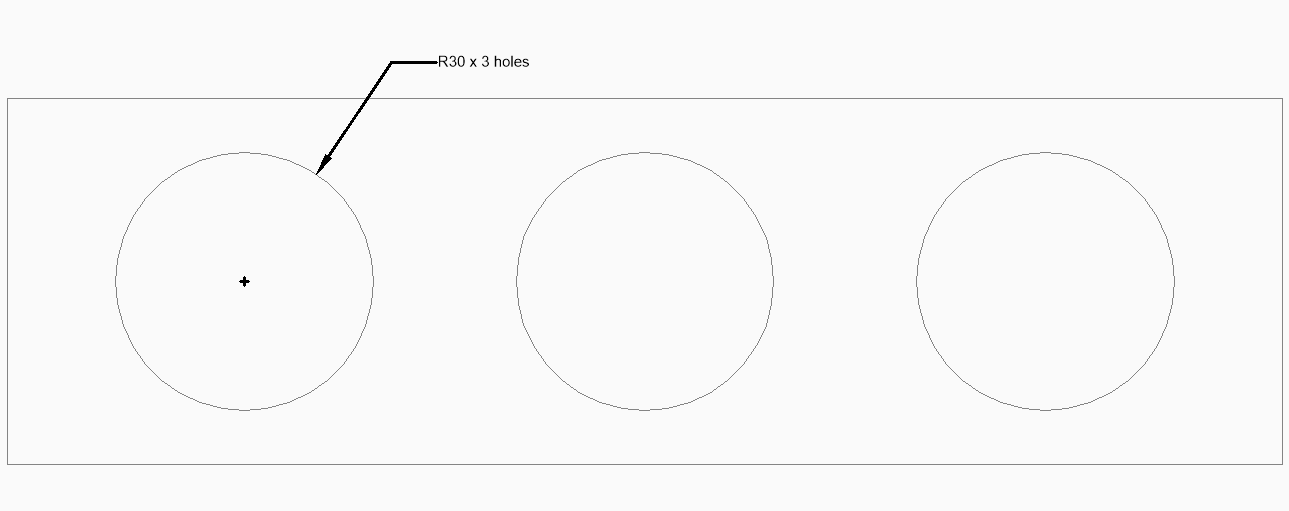

寸法値を入力して、半径の測定された長さを含むデフォルトの寸法値を上書きできます。山括弧(<>)を使い、半径の測定された長さを他の寸法値と共に表示することができます。
