ELLIPSE [楕円]

楕円または楕円弧を作成します。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

エイリアス:EL

説明

中心、軸端点、軸半径、回転角度、内角などのオプションを組み合わせて、楕円や楕円弧を作成します。

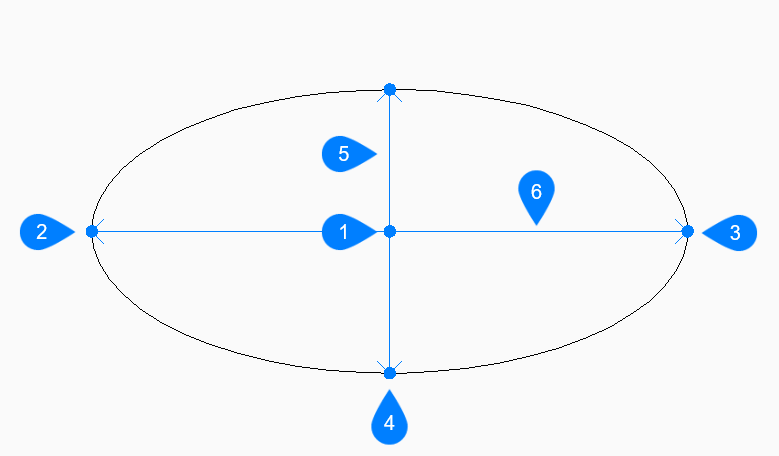

  1. 中心
  2. 楕円の軸の1点目の端点
  3. 楕円の軸の2点目の端点
  4. もう一方の楕円軸の端点
  5. 長軸
  6. 短軸

使用方法

このコマンドでは、以下の3通りの方法で楕円の作成を開始します。

  • 楕円の軸の1点目の端点
  • 円弧
  • 中心

PELLIPSE変数が1に設定されている場合、円弧オプションは使用できません。

コマンドオプション

楕円の軸の1点目の端点
楕円の1番目の軸を指定して、楕円の作成を開始できます。
軸の2点目
楕円の1番目の軸の終点を指定します。
他の軸をセット
もう一方(2番目)の軸の半径を指定します。
回転
楕円の長軸周りの角度を指定します。角度は0~89.9の範囲で指定できます。角度0は円を作図します。角度89.9は非常に細い楕円を作画します。
円弧
楕円軸の1番目と2番目の端点、および軸の半径を指定して、楕円弧の作成を開始できます。
円弧の開始角度をセット
開始角度を指定して、円弧の始点を定義します。角度は正のX軸から反時計回りに測定されます。
パラメータ
楕円弧を定義するパラメータ式の値を指定します。
p(b) = c + a * cos(u ) = b * sin(u )

ただし、

  • a = 長軸
  • b = 短軸
  • c = 楕円の中心点
  • u = 円弧に沿った点
内角
始点から計測される内角を指定します。
終了角度
終了角度を指定して、円弧の端点を定義します。

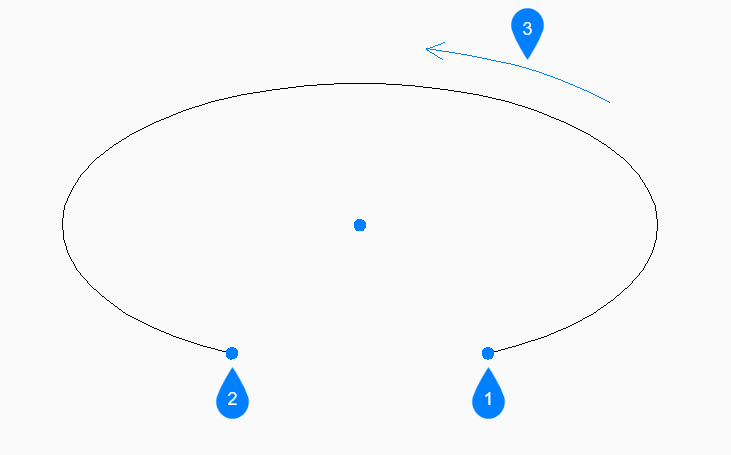

  1. 開始角度
  2. 終了角度
  3. 内角
中心
中心点を指定して楕円またが楕円弧の作成を開始できます。
