MLSTYLE [マルチラインスタイル設定]

図面エクスプローラダイアログボックスのマルチラインスタイル設定カテゴリーを開きます。

BricsCAD Lite; BricsCAD Pro; BricsCAD Mechanical; BricsCAD BIM

アイコン:

説明

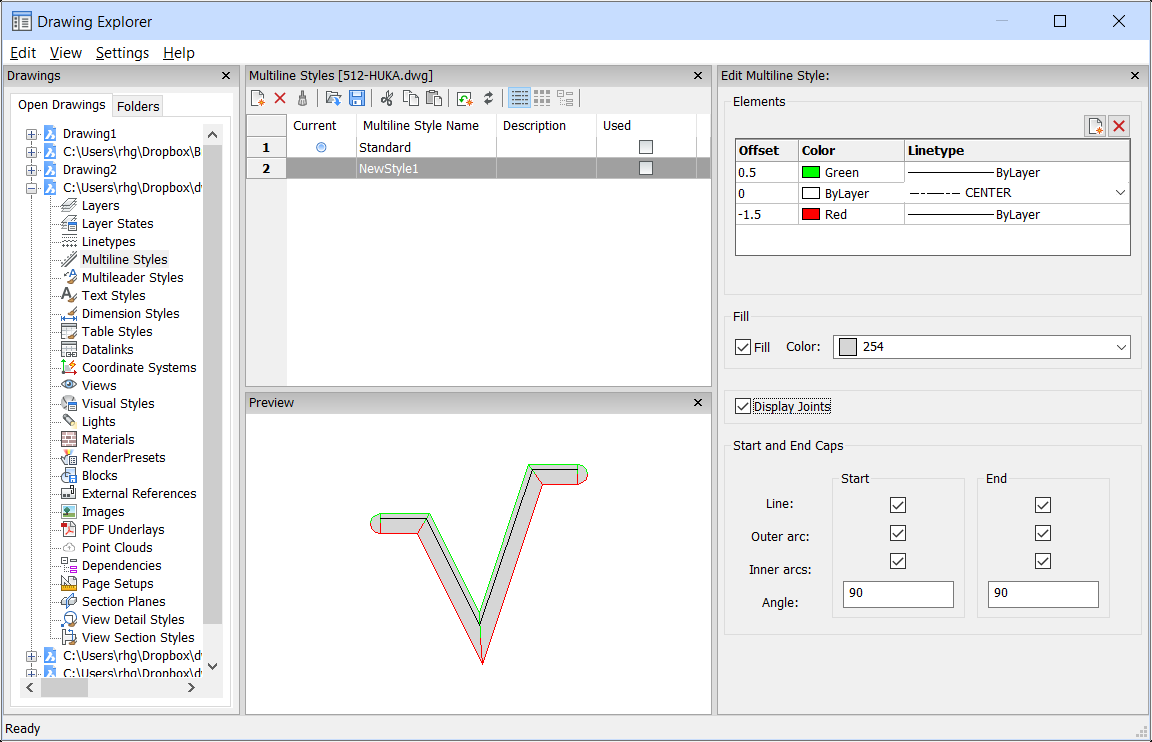

図面エクスプローラダイアログボックスのマルチラインスタイル設定カテゴリーを表示して、カレント図面のマルチラインスタイルを表示および修正します。

Note: このコマンドで定義されたいくつかのプロパティは、MLINEコマンドのオプションでオーバーライドすることができます。

マルチラインスタイルを編集パネル内のオプション

要素

マルチラインの要素を編集します。

追加

デフォルトのプロパティを使用して、マルチライン定義に行を追加します。

  • オフセット = 0作図単位
  • 色 = Bylayer
  • 線種 = ByLayer
削除

マルチライン定義から警告なしに行を消去します。

Note: 標準スタイルは削除できません。

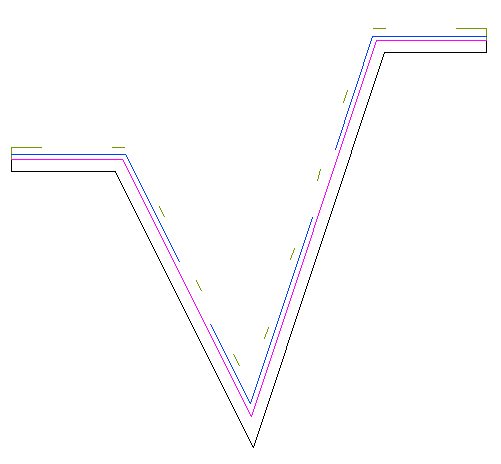

オフセット
各ラインが中心線からどれだけ離れているかを指定します。
各ラインの色を指定します。
線種

各行の線種を指定します。リストから線種を選択するか、ロードを選択して追加するの線種を指定することができます。

Note: 要素を追加したり、プロパティを変更したりすると、プレビューにはマルチラインのイメージが表示されます。変更内容が読み込まれない場合は、再作図をクリックするか、ダイアログボックスを閉じて再度開いてください。

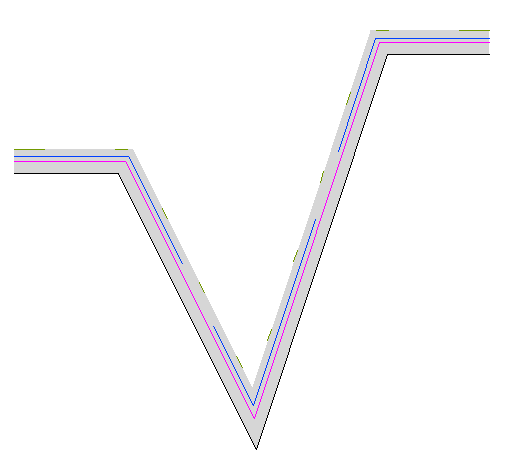

塗潰し

オンにすると、外周線の間にあるマルチラインが塗潰しされます。

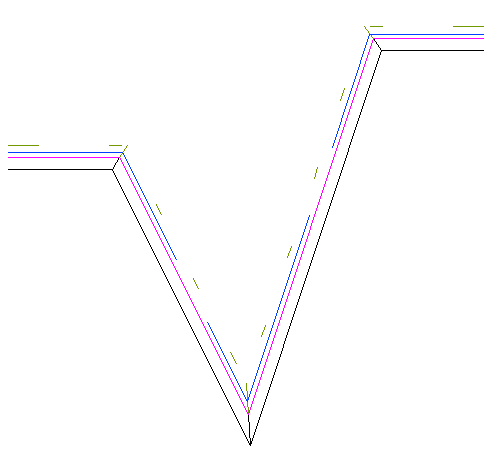

結合を表示

選択すると、マルチラインはセグメント間のジョイント(対角線)を描きます。

始点と終点のキャップ
開いているマルチラインの末端部分をさまざまな方法で閉じます。

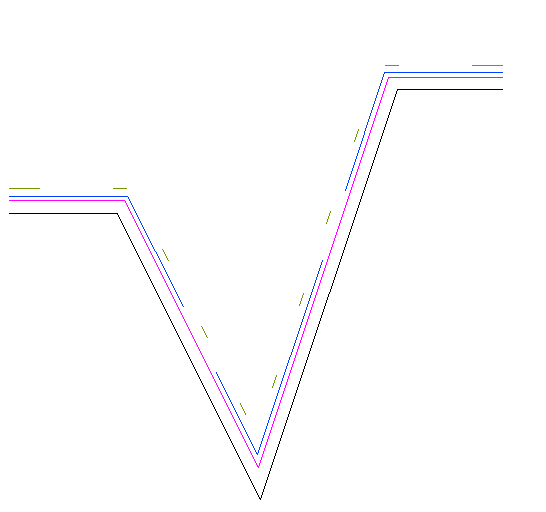

線分

端のセグメントを閉じるための直線を描きます。

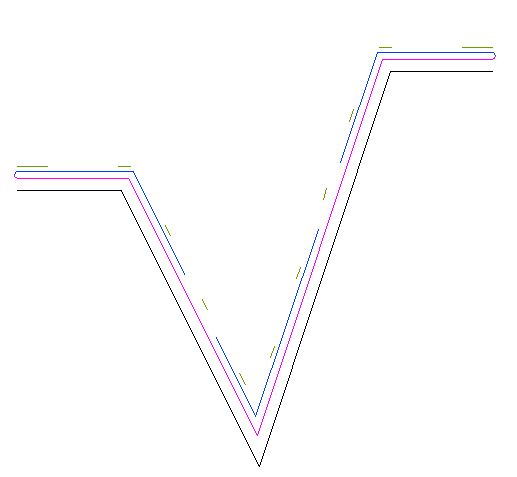

外側の円弧

マルチラインの外側の線を結んで端のセグメントを閉じる円弧を作図します。

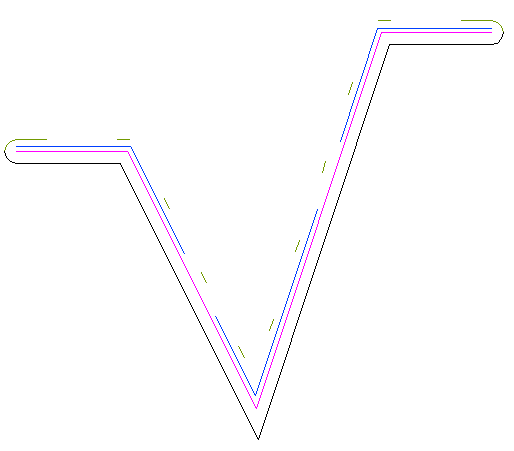

内側の円弧

マルチラインの内側の線を結んで端のセグメントを閉じる円弧を作図します。

角度
外側の円弧と内側の円弧の角度を設定します。

コンテキストメニューオプション

新規

新しいマルチライン定義を作成します。新規マルチラインスタイルダイアログボックスを表示します(関連記事新規マルチラインスタイルダイアログボックスを参照)。

削除

マルチラインスタイルの定義を図面から削除します。以下のマルチラインスタイル定義は削除できません。

  • 標準スタイル
  • 使用されているスタイル
mlnファイルからロード
マルチライン(*.mln)ファイルからマルチラインスタイルがロードされます。マルチラインスタイルをロードダイアログボックスを表示します(関連記事マルチラインスタイルをロードダイアログボックスを参照)。
mlnファイルを保存
図面上のすべてのマルチラインスタイルをマルチライン(*.mln)ファイルに保存し、他のCADシステムで使用できるようにします。マルチラインスタイルファイルを保存ダイアログボックスを表示します。
名前変更

マルチラインスタイルの名前を変更します。

Note: 標準スタイルは名前を変更できません。
すべて選択
マルチラインのスタイル定義をすべて選択します。
選択を反転
カレントの選択を解除し、選択を反転させます。
