POLYGON [ポリゴン]
多角形をした閉じたポリラインを作成します。
アイコン：
エイリアス：POL
説明
等辺多角形をした閉じたポリラインを作成します。オプションを選択して、中心、辺の数、エッジの長さと角度、中心からエッジの頂点または中点までの距離を指定することができます。

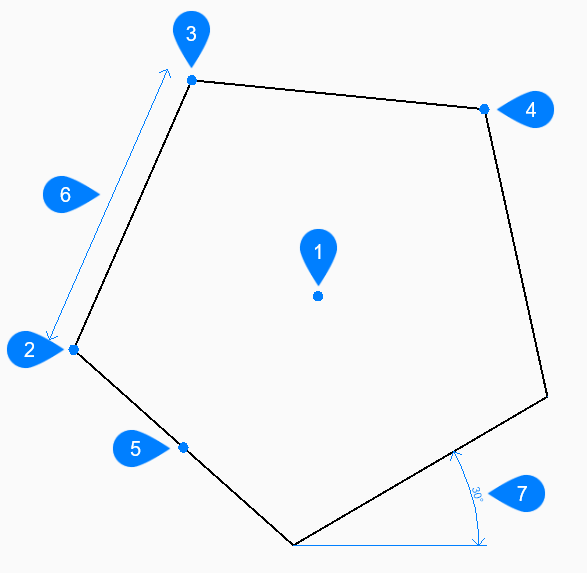

- ポリゴンの中心
- エッジのコーナー
- エッジの2点目
- 3D頂点
- 辺の中点
- エッジ長さ
- ポリゴンの角度
使用方法
このコマンドを使い、以下の基本的な手順でポリゴンを作成します。
- 辺の数をセット。
- ポリゴンの中心をセット。
- 頂点を選択。
コマンドオプション
- 辺の数をセット
- 辺の数を3～1024の範囲で指定してポリゴンの作成を開始できます。
- ポリゴンの中心をセット
- 多角形の中心点を指定します。
- 辺の中点を選択
- ポリゴンの線分セグメントの中点の位置を指定します。中点の位置によって、ポリゴンの大きさや角度が決まります。
- 線幅
- ポリゴンの線分セグメントの幅を指定します。すべてのセグメントは同じ幅になります。
- 連続
- ポリゴンの中心をセットを選択したときに、同じ大きさと向きで複数のポリゴンを作成します。Enterを押してコマンドを終了するまで、ポリゴンを連続的に配置できます。
- エッジ
- ポリゴンの1つのエッジの端点を指定して、ポリゴンの大きさと角度を定義します。
- 頂点
- ポリゴンの頂点の位置を指定します。頂点の位置によって、ポリゴンの大きさや角度が決まります。
