SMJUNCTION [ジャンクションを作成]

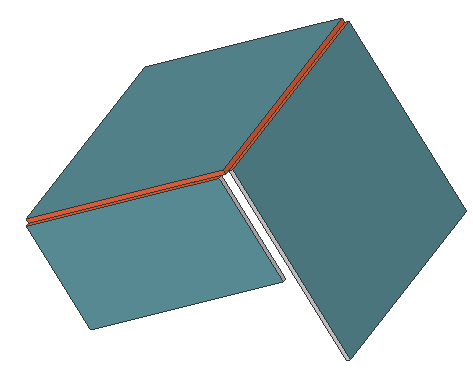

ハードエッジ(フランジ面間のシャープエッジ)とベンド、または2つのベンド(またはロフト)間のカーブしたハードエッジにジャンクションフィーチャーを作成します。
アイコン：
説明
「一致する整合面を修復」の設定(SMJUNCTIONCREATEHEALCOINCIDENTシステム変数)で、一致面を持つジャンクション設計をBricsCADが認識する方法と、通常のジャンクションに変換する方法をコントロールします。
使用方法

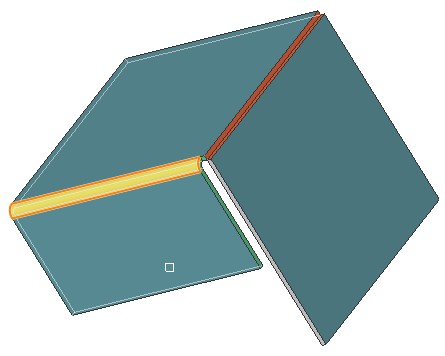

フランジ、ハードエッジ、ベンド、または3Dソリッドを選択します。また、「カーブした」エッジを、フランジとベンド間、フランジとロフトベンド間、2つのベンド間、2つのロフト間に選択することができます。
コマンドオプション
- モデル全体
- モデル全体を分析してハードエッジを検出します。湾曲したハードエッジから、フランジとベンド(または、ロフトベンド)の曲線タブ接続を行います。
